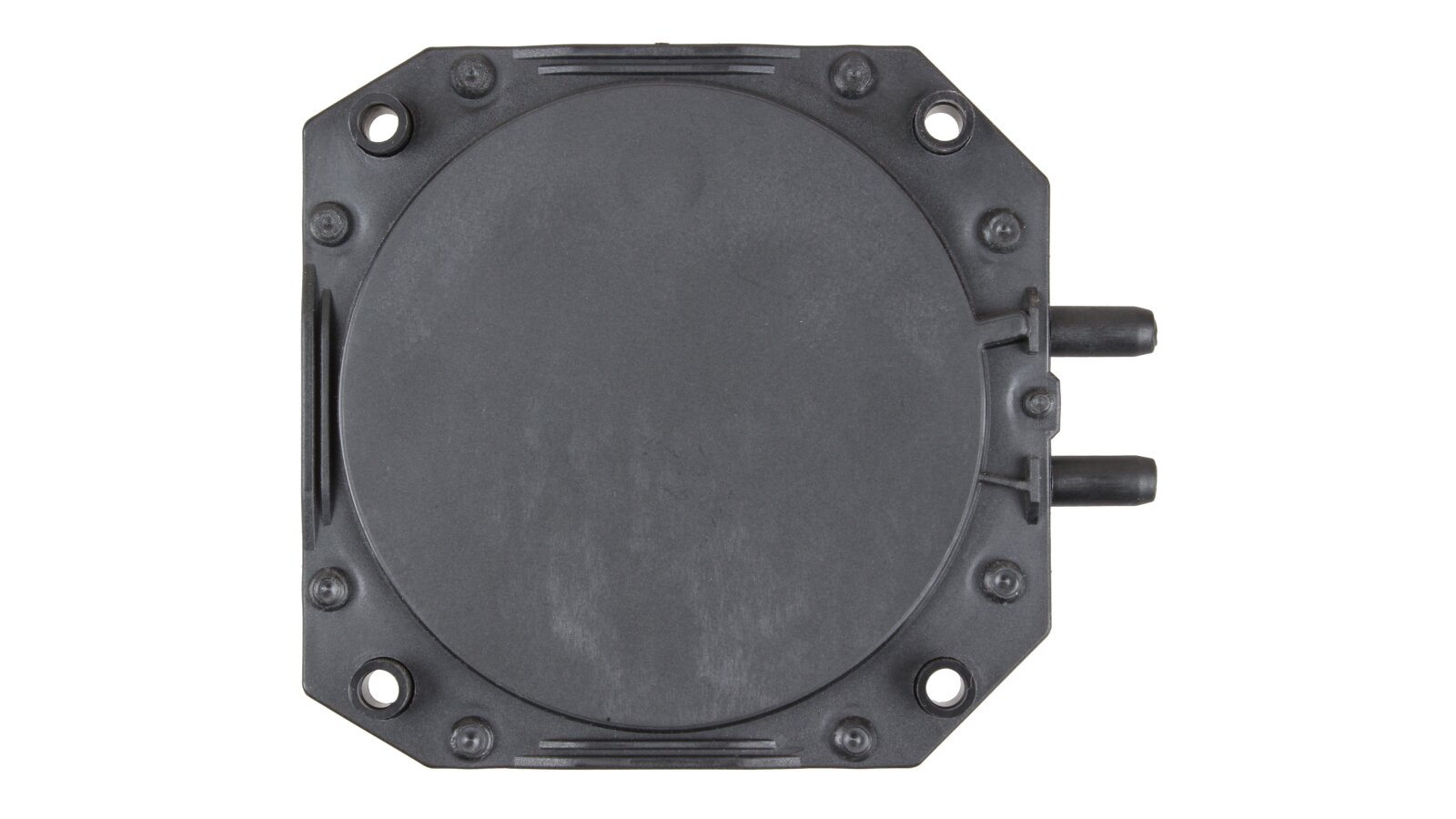

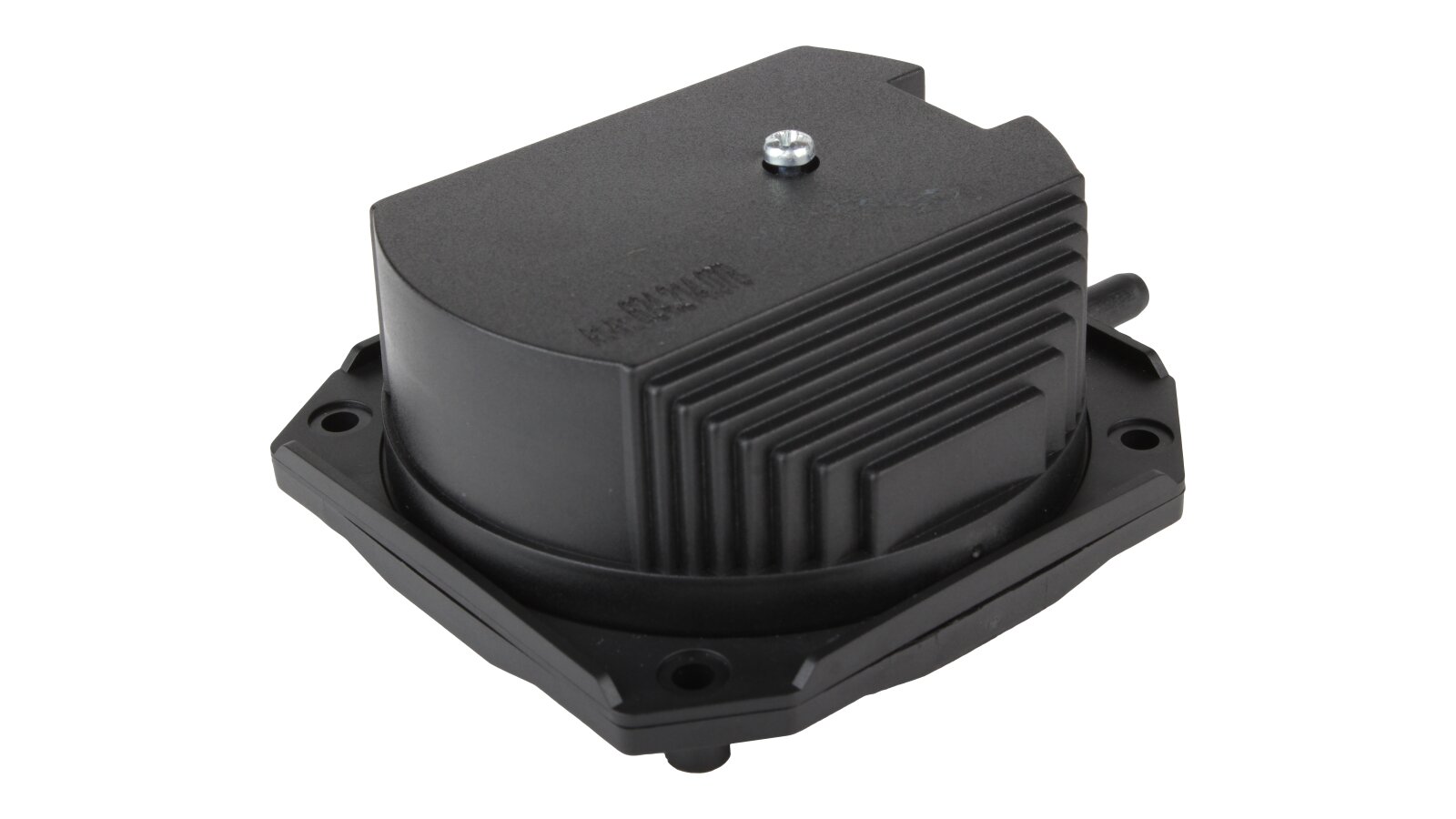

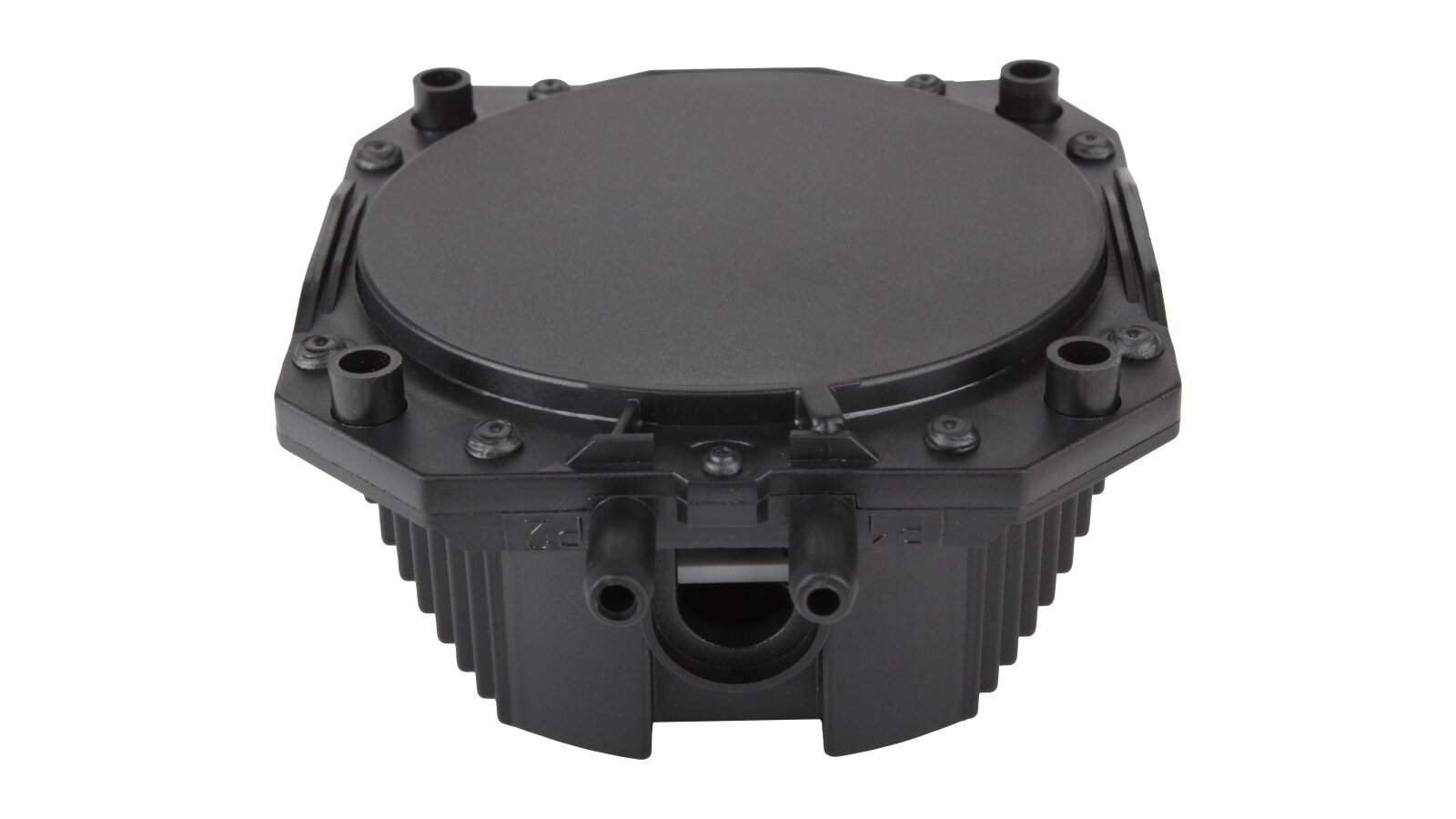

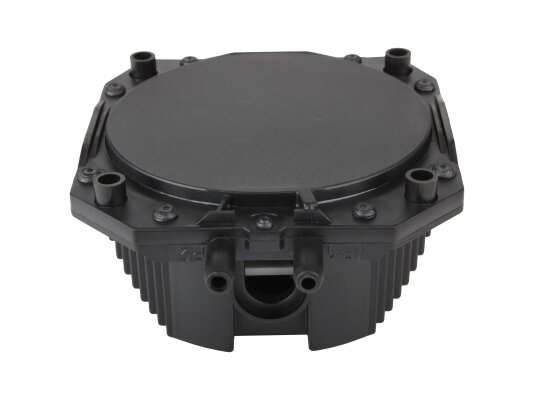

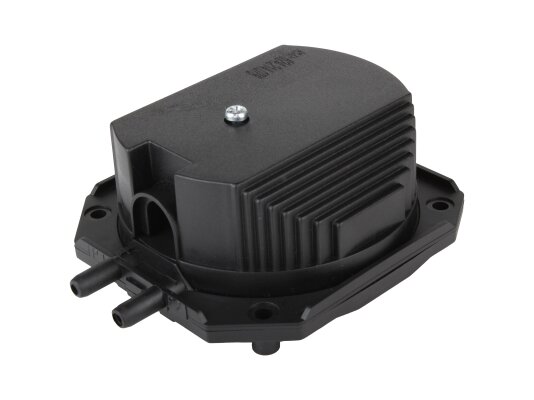

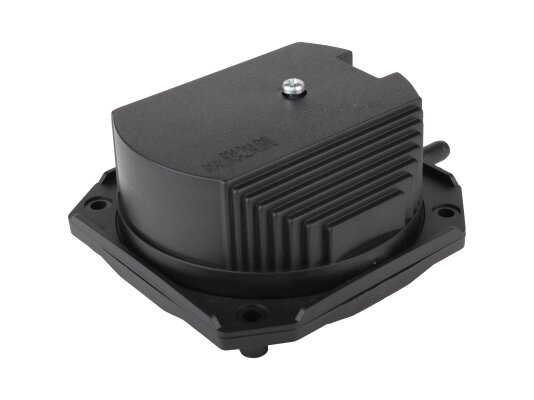

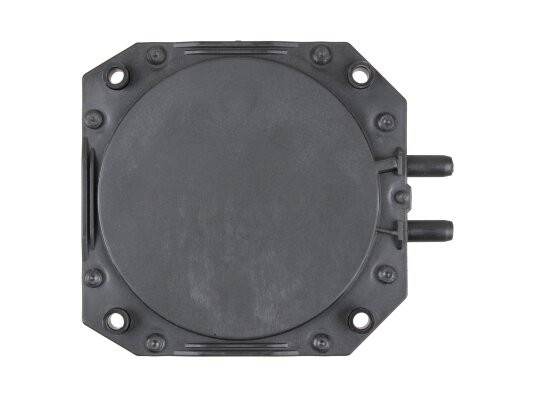

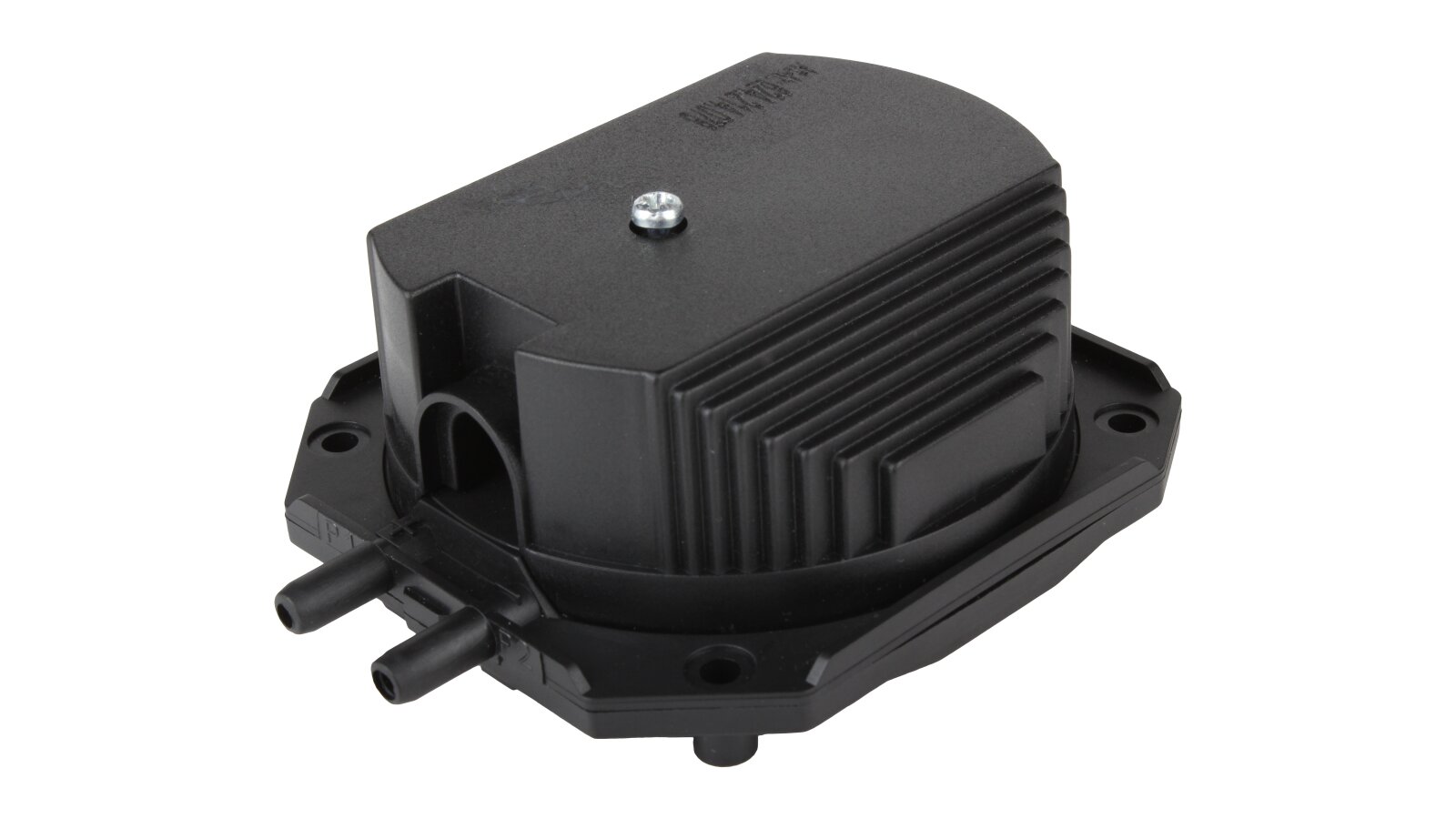

Công tắc áp suất Baltur DL 4E-1 30Z

Công tắc áp suất Baltur DL 4E-1 30Z, mã: 0005040093, được sử dụng để điều khiển nguồn cung cấp không khí / áp suất vi sai, khí thải và các loại khí trung tính khác. Nó phản ứng với sự giảm áp suất cực kỳ nhỏ. Nó không được thiết kế để tiếp xúc với khí dễ cháy. Nó được sử dụng trong các hệ thống điều khiển tự động cho nồi hơi và các thiết bị lắp đặt lò. Điểm chuyển mạch có thể điều chỉnh trong phạm vi từ 0,5 đến 4 mbar.

Tìm hiểu thêm về công tắc áp suất-cảm biến Baltur DL 4E-1 30Z

Cảm biến màng, được xử lý nhiệt theo tiêu chuẩn LSR-Membransystem, đã được chứng nhận và kiểm tra trong EC, và tuân thủ DIN EN 1854. Vật liệu có độ thẩm thấu khí thấp đã được sử dụng trong quá trình sản xuất thiết bị.

Vỏ nhỏ gọn có nắp được làm bằng nhựa PBT gia cường sợi thủy tinh. Màng làm việc, nhạy cảm với sự thay đổi áp suất, được làm bằng cao su butadiene-nitrile bền. Các tiếp điểm được bảo vệ chống bụi / ẩm theo tiêu chuẩn IP44. Đầu nối AMP được sử dụng để kết nối điện cho rơ le. Thiết bị được trang bị các phích cắm phẳng, ống nối và vít điều chỉnh.

Điều kiện lắp đặt và vận hành

Việc lắp đặt được thực hiện trên bề mặt thẳng đứng (khuyến nghị) hoặc ngang. Việc lắp đặt với mặt ngoài hướng xuống dưới được phép. Ở vị trí thẳng đứng, cảm biến kích hoạt rõ ràng theo các thông số áp suất đã đặt. Trong các trường hợp khác, rơ le sẽ chuyển mạch ở áp suất cao hơn hoặc thấp hơn giá trị đã đặt. Có nhiều phương pháp khác nhau để gắn rơ le vào bề mặt làm việc.

Rơ le hoạt động ổn định ở nhiệt độ môi trường và vận hành từ -20 đến +80 °C. Không được phép ngưng tụ và đóng băng thiết bị, vì. điều này sẽ dẫn đến hoạt động hoặc hỏng hóc không chính xác của nó.

Ưu điểm:

• chuyển mạch ổn định, chính xác;
• điều chỉnh thông số mượt mà;
• vỏ kín khí;
• màng nhạy bền;
• phạm vi nhiệt độ hoạt động rộng;
• cài đặt đơn giản trong hệ thống;
• mức độ bảo vệ điện của các tiếp điểm chống bụi / ẩm IP44.

Ứng dụng

Công tắc áp suất không khí và khí trung tính được sử dụng để điều khiển áp suất của quạt trong hệ thống sưởi và các thiết bị tạo nhiệt khác, trong hệ thống hút khí thải. Nó đóng, mở hoặc chuyển mạch các tiếp điểm khi các thông số kích hoạt đã đặt đạt được. Theo yêu cầu của người mua, rơ le DL..E có thể được cung cấp chỉ với một tiếp điểm đóng thường, ví dụ: để kết nối cố định với hệ thống điều khiển nồi hơi.
