Mô tả

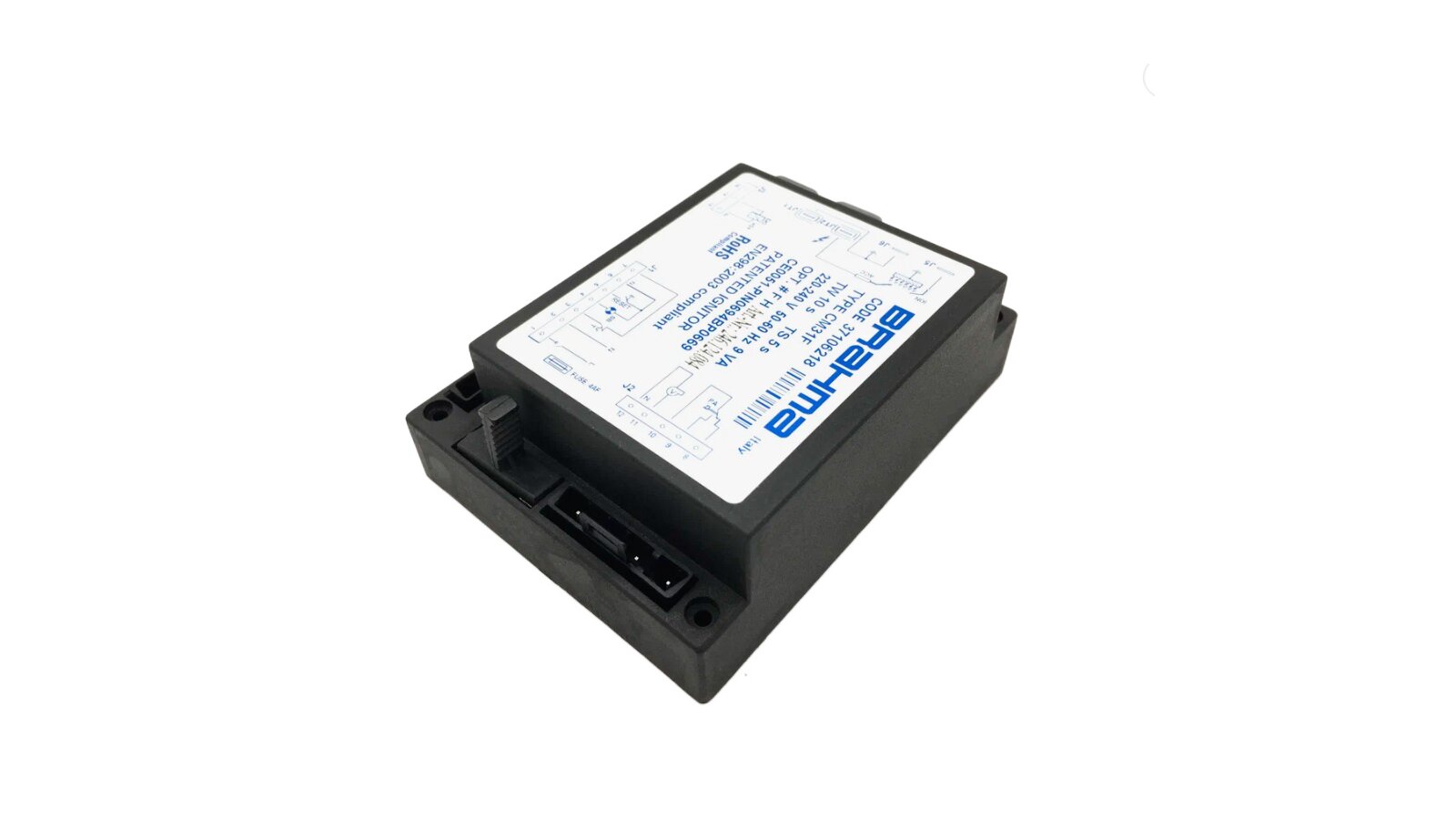

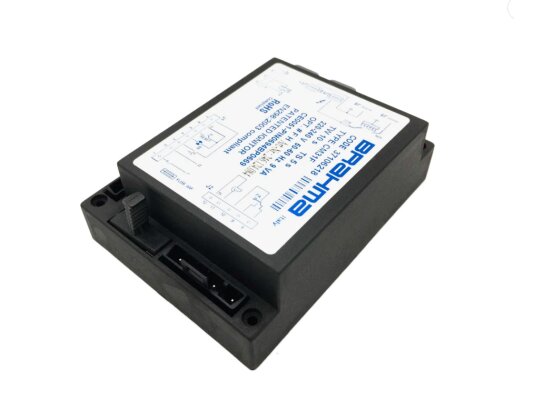

Bộ điều khiển tự động hóa đầu đốt Brahma CM31F 37106218 được lắp đặt trong các đầu đốt khí quyển hoạt động gián đoạn và có thổi cưỡng bức. Nó điều khiển tất cả các chức năng và thiết bị kết nối, đảm bảo hoạt động an toàn và hiệu quả của hệ thống đốt. Nó có khóa không khả biến (khởi động lại được thực hiện bằng nút đặt lại) và thiết bị đánh lửa hiệu suất cao tích hợp với bộ lọc chống nhiễu.
Các thông số và chức năng chính:
- điều khiển các chức năng của đầu đốt khí quyển có quạt;
- nguồn điện từ mạng 220-240 V, 50-60 Hz;
- chế độ hoạt động gián đoạn, khởi động lại sau mỗi 24 giờ;
- tự chẩn đoán các sự cố;
- kiểm soát ngọn lửa bằng phương pháp ion hóa ngọn lửa;
- khóa không khả biến (khởi động lại thủ công);
- tắt bảo vệ khi mất ngọn lửa;
- cắt nguồn cung cấp khí cho đầu đốt khi mất ngọn lửa trong < 1 giây;
- biến áp có bộ lọc EMC tích hợp;
- hai tiếp điểm an toàn nối tiếp độc lập;
- đầu nối loại molex;
- hoạt động ở nhiệt độ môi trường -20...+60 °C;
- bảo vệ bụi và độ ẩm của vỏ theo tiêu chuẩn IP 00;
- lắp đặt trong đầu đốt ở bất kỳ vị trí nào;
- bộ giao hàng không bao gồm đế;
- tuổi thọ > 250000 lần hoạt động dưới tải tối đa.
Các tính năng thiết kế
Bộ điều khiển tự động hóa đầu đốt được sản xuất theo các tiêu chuẩn an toàn châu Âu. Được lắp ráp trong vỏ chống sốc nhỏ gọn làm bằng nhựa tự tắt, bảo vệ mạch điện tử, thiết bị đánh lửa, varistor, các linh kiện điện khỏi va đập và ô nhiễm. Đầu nối Molex được cung cấp để kết nối bộ điều khiển tự động hóa, cho phép kết nối nhanh chóng và an toàn.
Varistor cung cấp khả năng bảo vệ bộ điều khiển tự động hóa khỏi các đột biến điện áp có thể xảy ra trong mạng điện. Biến áp đánh lửa được trang bị bộ lọc chống nhiễu.
Tại mỗi lần khởi động, bộ điều khiển sẽ tự kiểm tra các thành phần của nó. Tín hiệu ngọn lửa sai hoặc lỗi trong bộ khuếch đại sẽ dừng quá trình khởi động đầu đốt. Rơ le áp suất không khí được kiểm tra trước khi bật quạt.
Bộ điều khiển tự động hóa đầu đốt được trang bị khóa không khả biến, nghĩa là khởi động lại sau khi tắt bảo vệ được thực hiện thủ công.
Ứng dụng
Bộ điều khiển tự động hóa đầu đốt Brahma CM31F được sử dụng như một phần của nồi hơi khí và tổ hợp của hệ thống sưởi, máy phát nhiệt, máy nước nóng, lò và các thiết bị sử dụng khí khác.
Ưu điểm:
- điều khiển đầu đốt, kiểm soát ngọn lửa hiệu quả;
- tắt khí nhanh chóng khi mất tín hiệu ngọn lửa;
- thiết bị đánh lửa có bộ lọc EMC;
- bảo vệ chống lại sự dao động điện áp làm việc;
- kích thước tối ưu của bảng mạch in và vỏ;
- phạm vi nhiệt độ hoạt động rộng;
- lắp đặt ở bất kỳ vị trí nào.
Loạt sản phẩm bao gồm bộ điều khiển tự động hóa đầu đốt cho các đầu đốt có hoặc không có quạt, đặt lại khóa thủ công và điện, có/không có tiếp điểm bổ sung, bộ điều nhiệt an toàn, các khoảng kiểm tra an toàn khác nhau.
