Mô tả

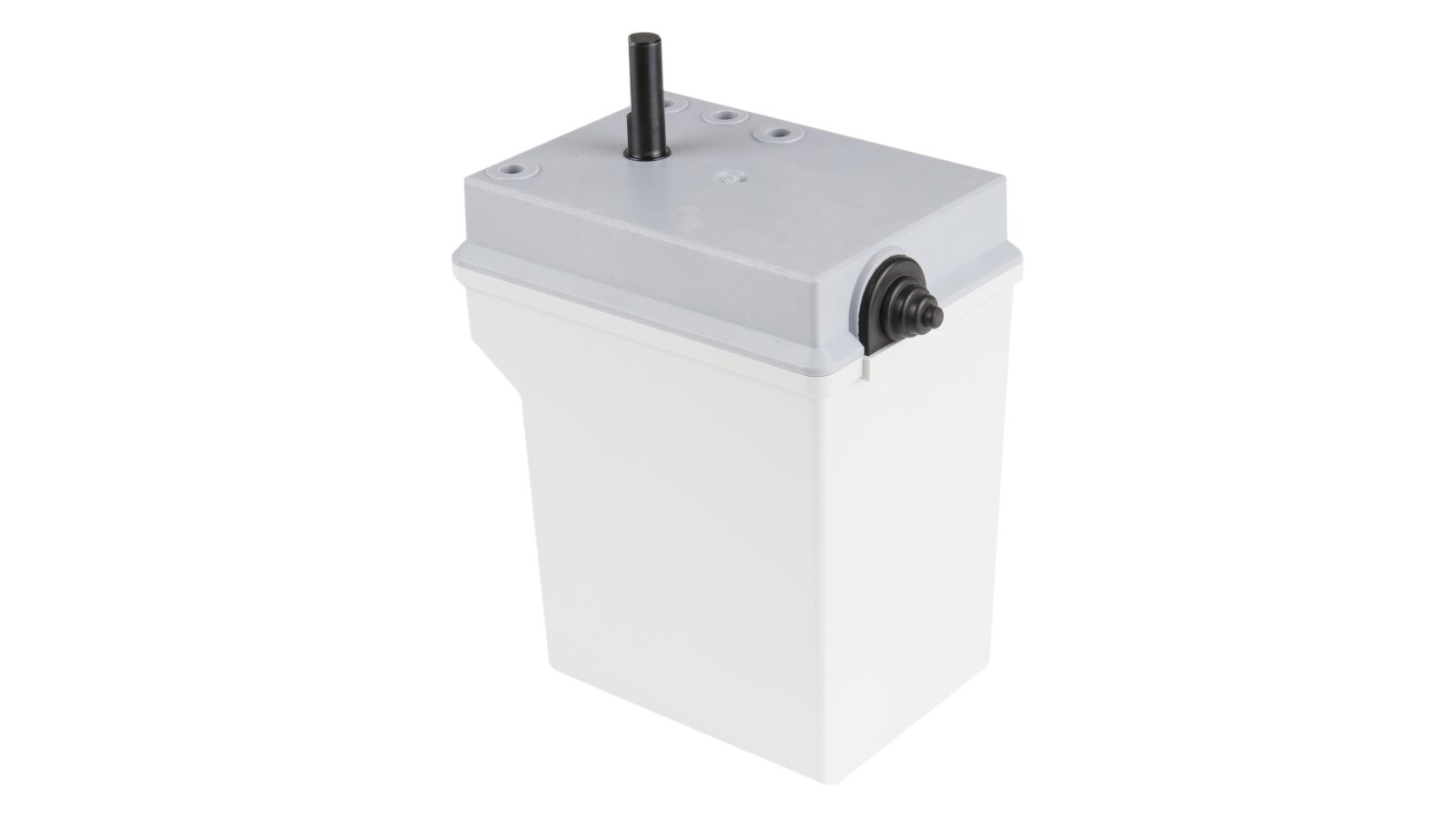

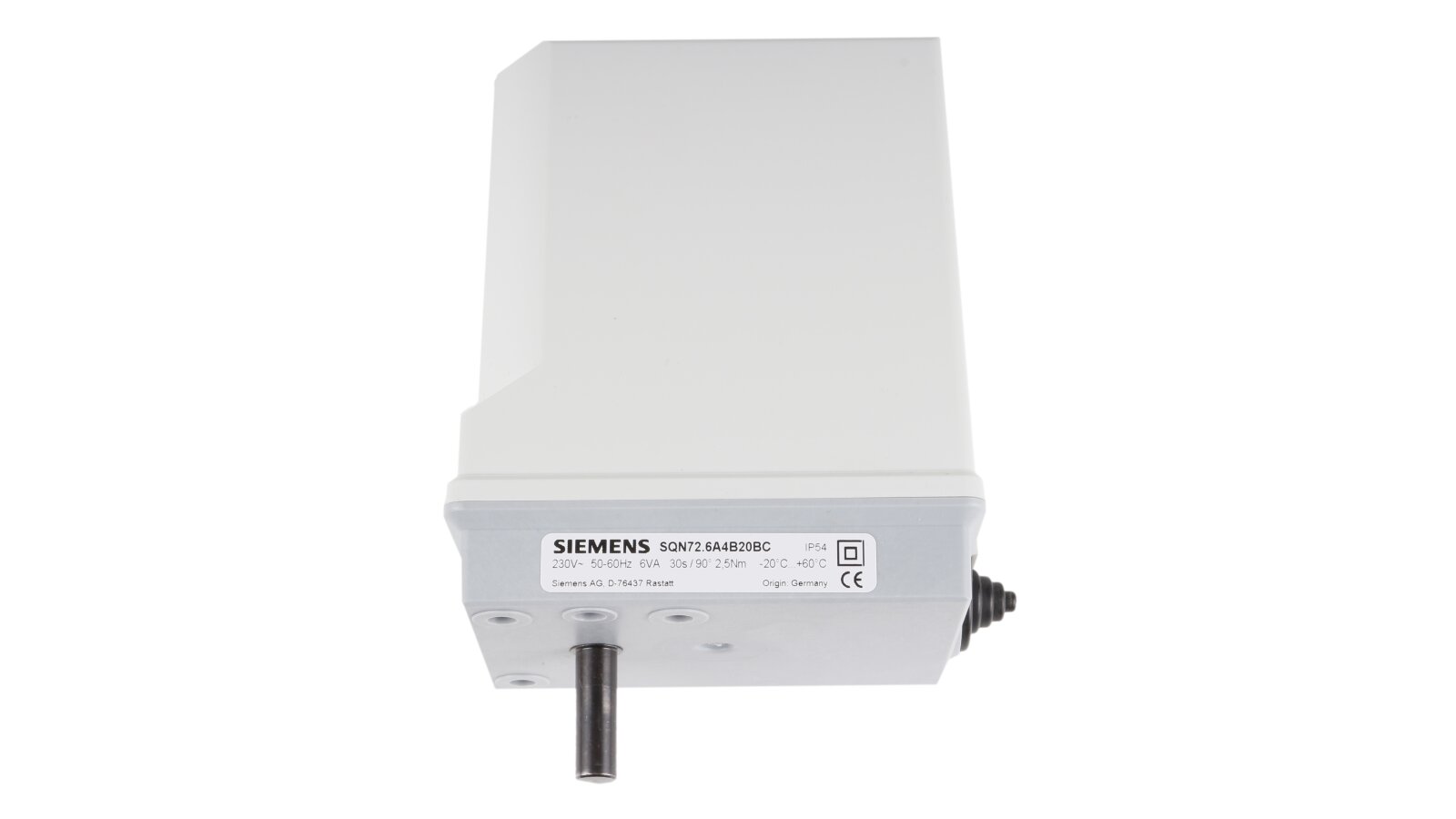

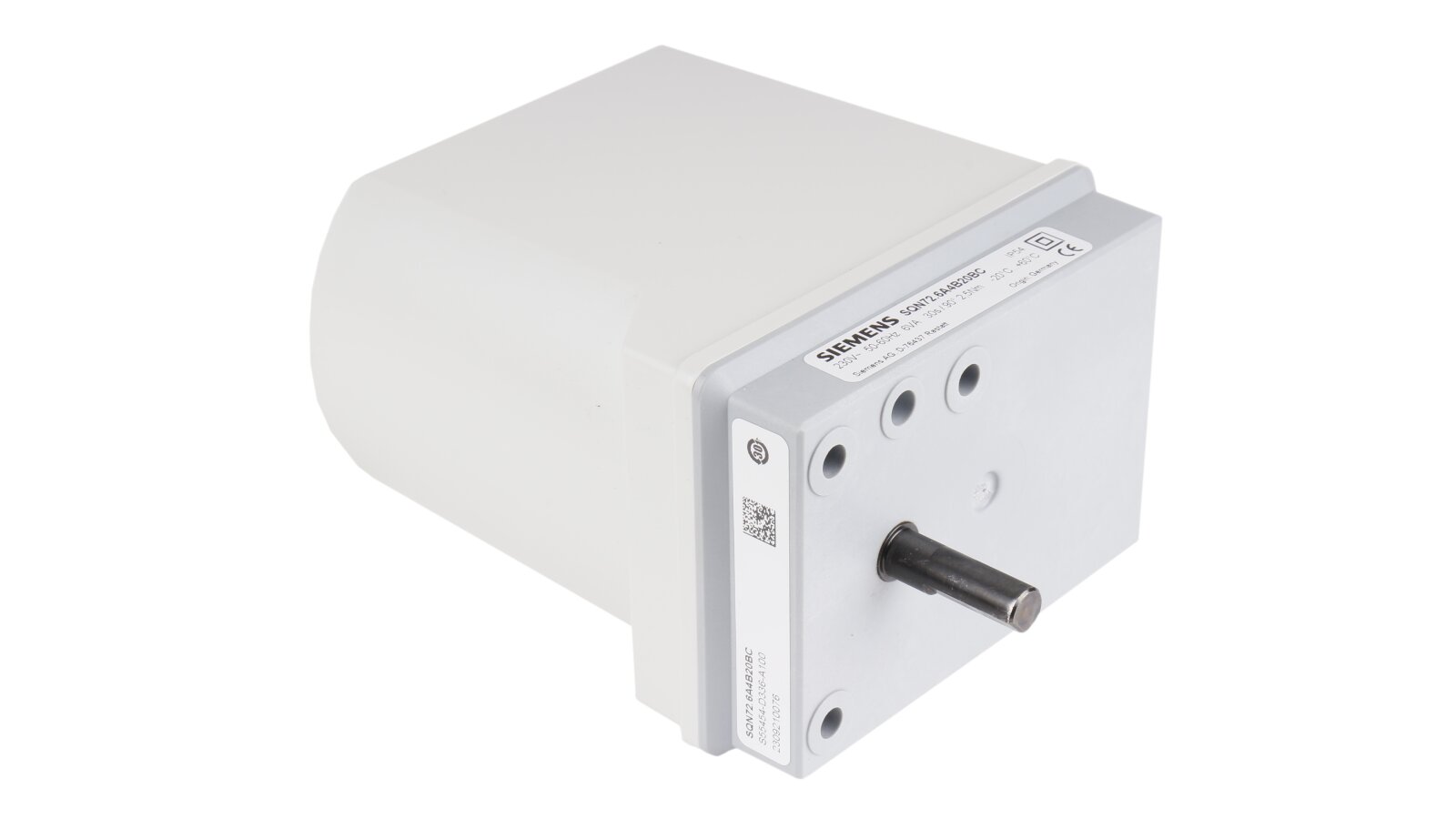

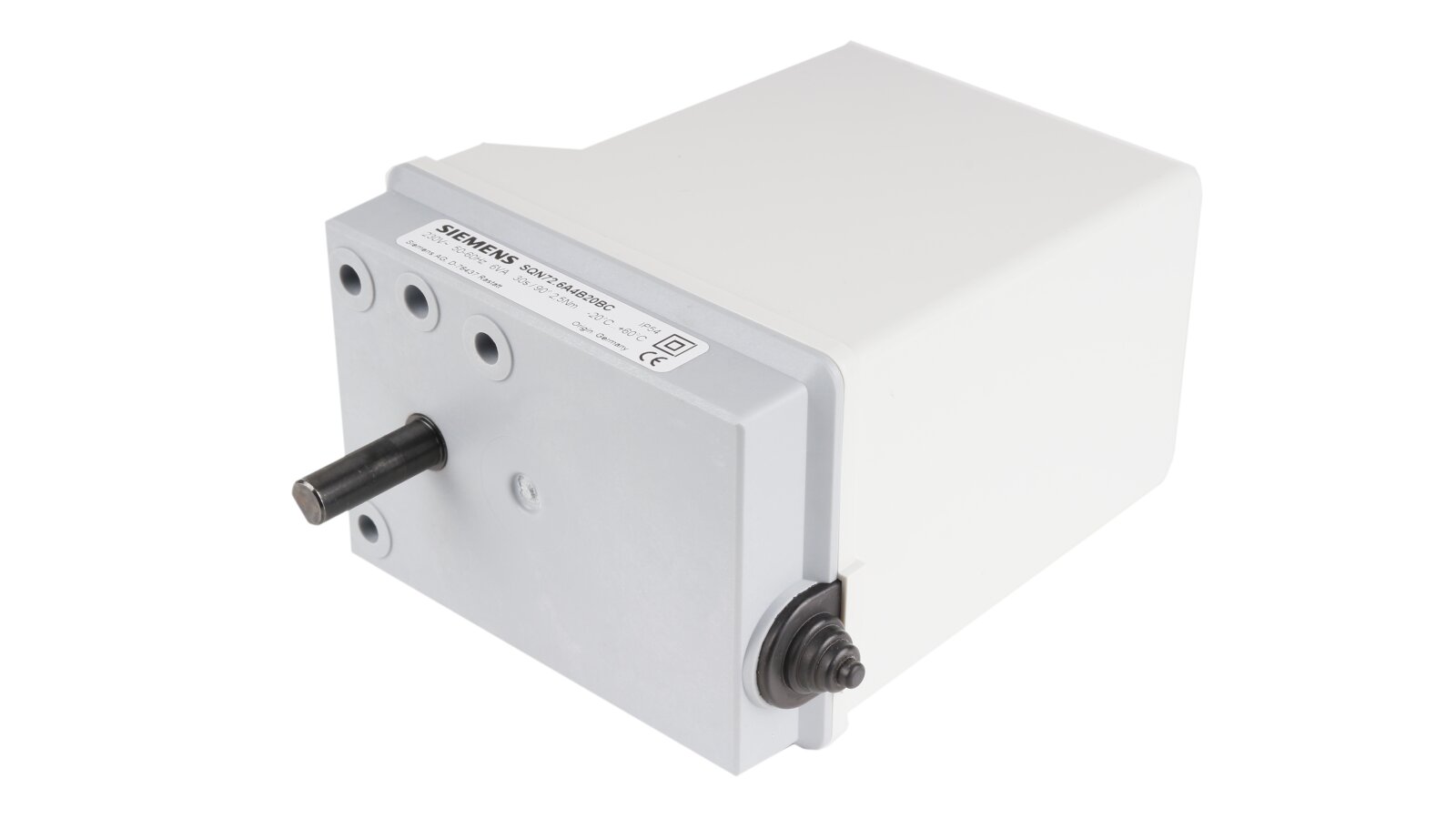

Bộ chấp hành CIB Unigas SQN72.6A4B20BC được thiết kế để trang bị cho hệ thống điều khiển lưu lượng khí tự động khi vận hành một lò đốt công nghiệp. Nó chịu trách nhiệm di chuyển van điều tiết đến góc cần thiết để đạt được thành phần tối ưu của hỗn hợp dễ cháy, đốt cháy hoàn toàn với hiệu suất tối đa. Bộ chấp hành hoạt động dưới sự điều khiển của hệ thống tự động hóa lò.
Các thông số và đặc điểm chính
Động cơ đồng bộ có thể đảo chiều hoạt động từ mạng 230 V (biến động cho phép -15%, +10%). Nó được bảo vệ chống bị kẹt. Hộp số được ngắt kết nối bằng tay. Góc mở của van điều tiết có thể điều chỉnh trong phạm vi 0-130º. Giá trị tối đa: 160º. Bộ truyền động di chuyển van điều tiết 90º trong 30 giây.

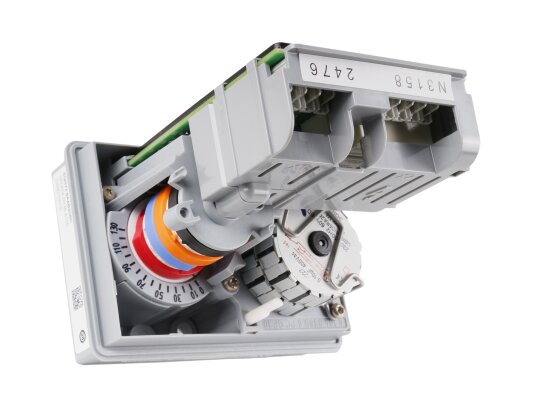

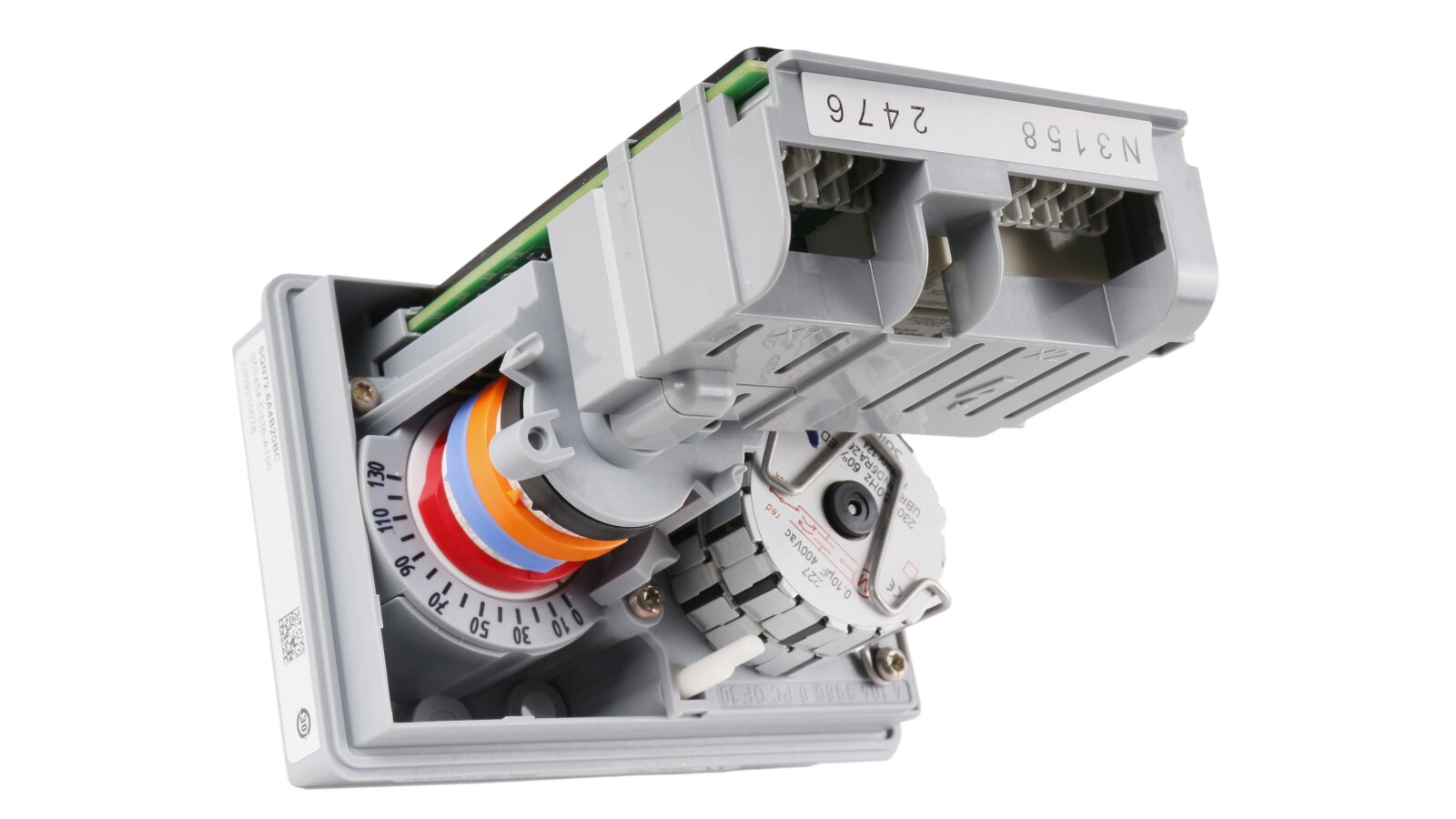

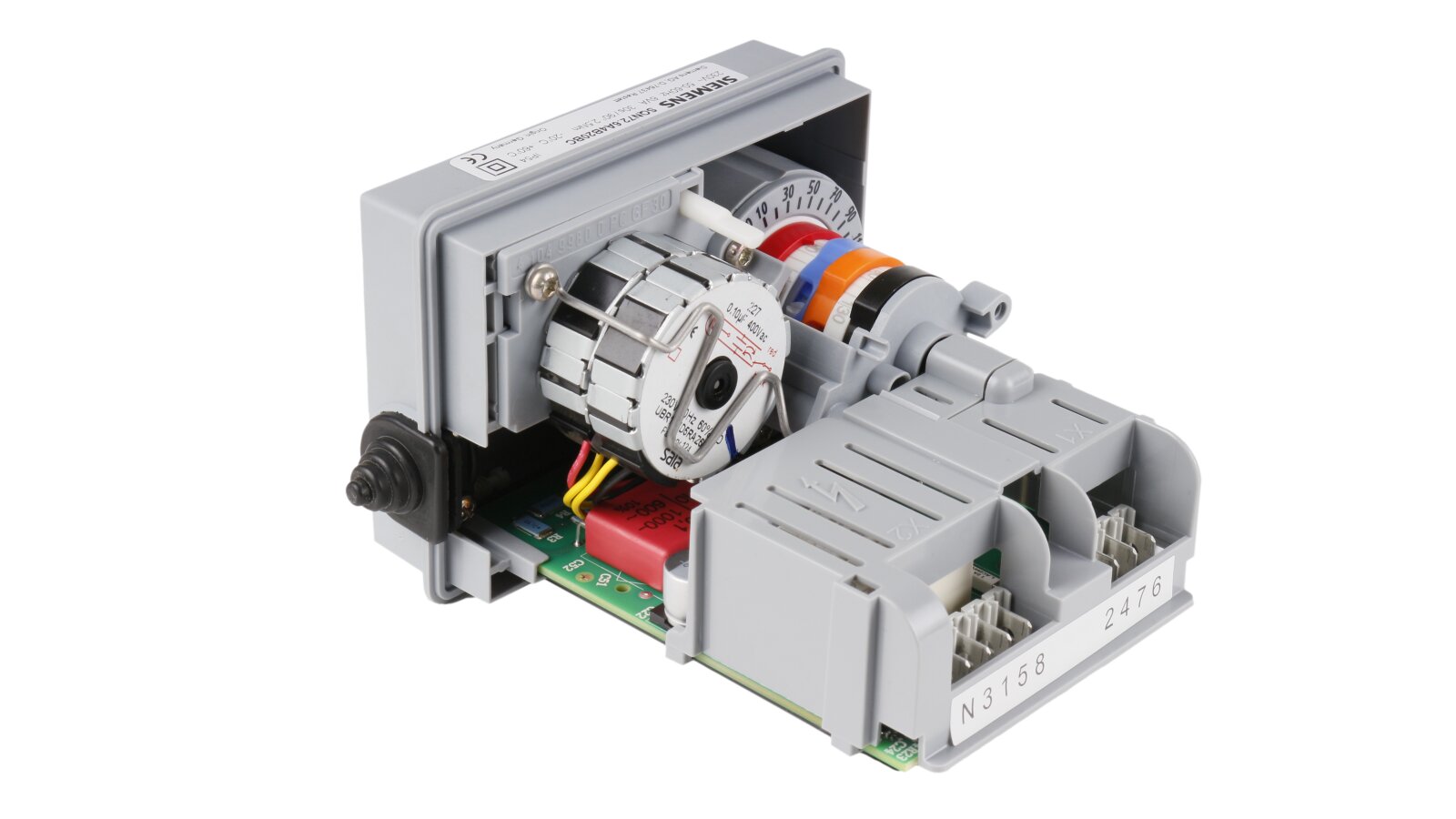

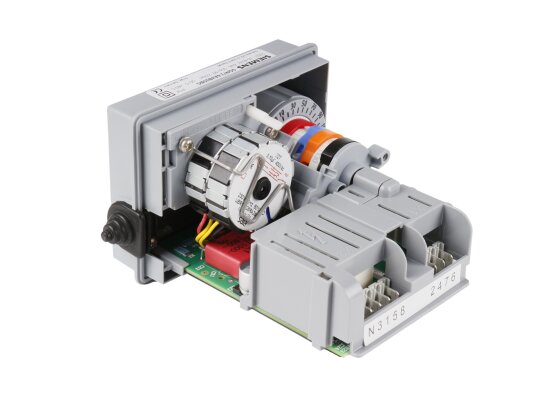

Để theo dõi thuận tiện vị trí của van điều tiết, một chỉ báo vị trí được cung cấp. Các thông số được đặt bằng các cam có thể điều chỉnh.

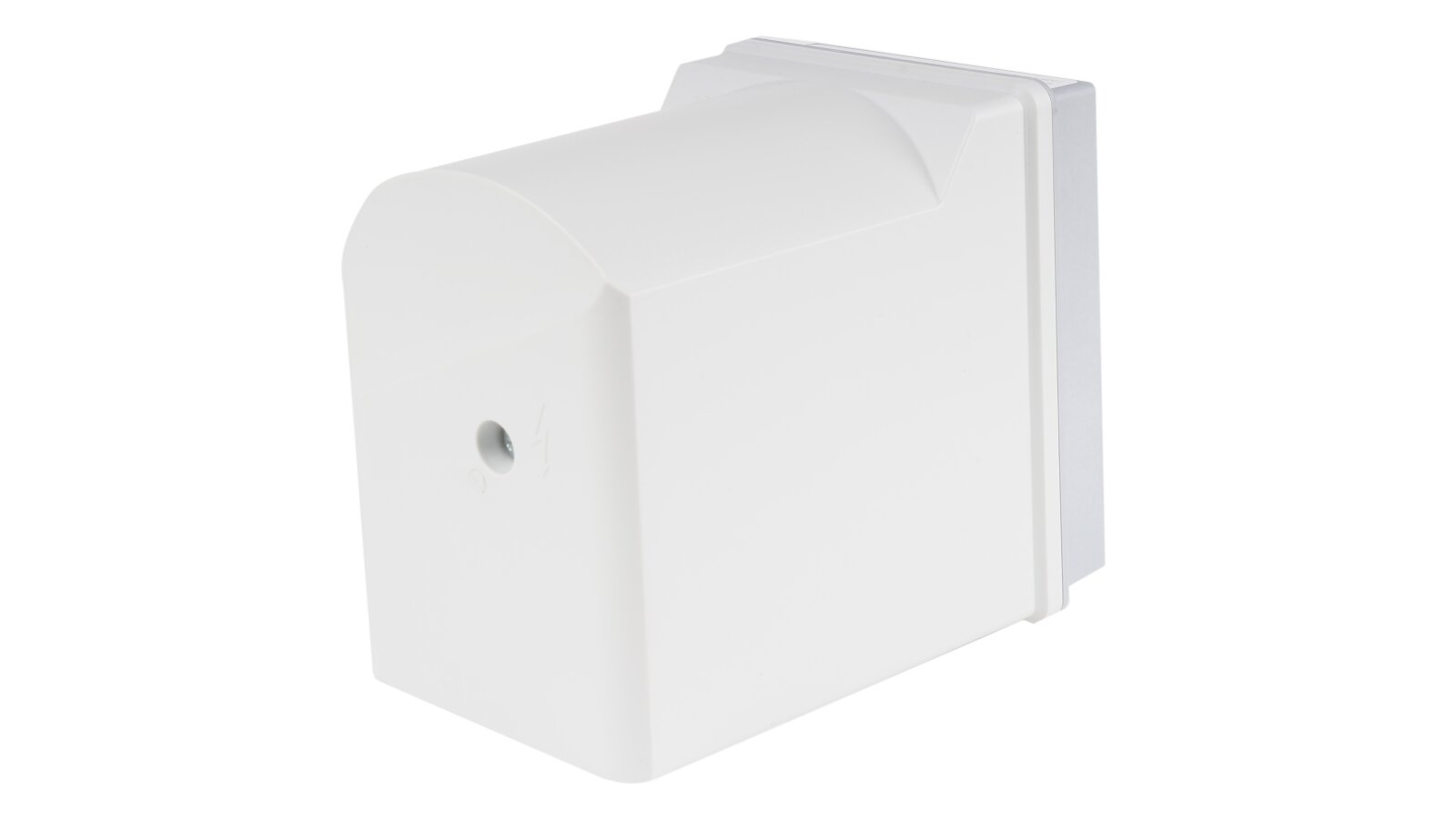

Bộ chấp hành hoạt động ổn định ở nhiệt độ không khí xung quanh -20…+60 °C. Được lắp ráp trong vỏ nhựa chống sốc, chịu nhiệt. Trục được làm bằng thép không gỉ. Các tiếp điểm điện được bảo vệ chống bụi/ẩm theo tiêu chuẩn IP 54.
Cơ chế làm việc có răng được xử lý bằng chất bôi trơn tác dụng lâu dài và không cần bảo trì thêm trong quá trình vận hành. Công tắc giới hạn và phụ trợ được cung cấp.
Ưu điểm:
- di chuyển chính xác van điều tiết không khí có tính đến cài đặt;
- bộ phận làm việc bền bỉ không cần bảo trì;
- bảo vệ chống bị kẹt;
- dễ dàng lắp đặt và điều chỉnh;
- hoạt động ổn định trong phạm vi nhiệt độ rộng;
- bảo vệ điện đáng tin cậy.
Bộ chấp hành được sử dụng để trang bị cho các lò đốt của Cib Unigas, FBR, Lamborghini, Ecoflame và các nhà sản xuất khác.
