Mô tả

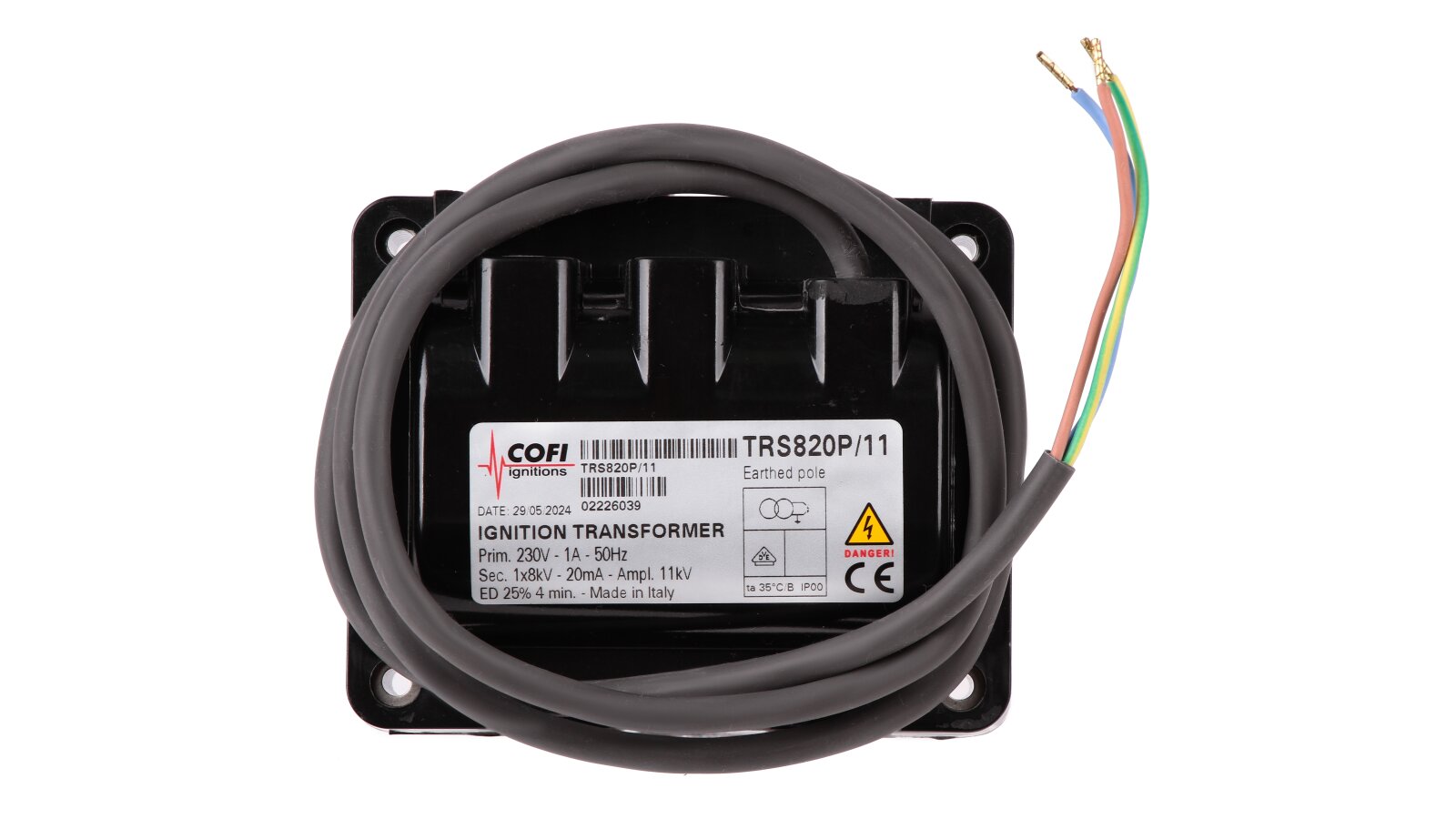

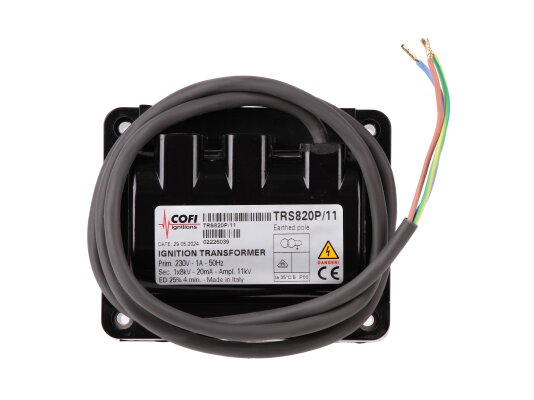

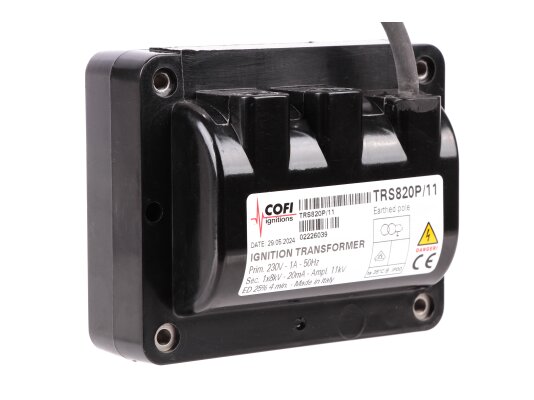

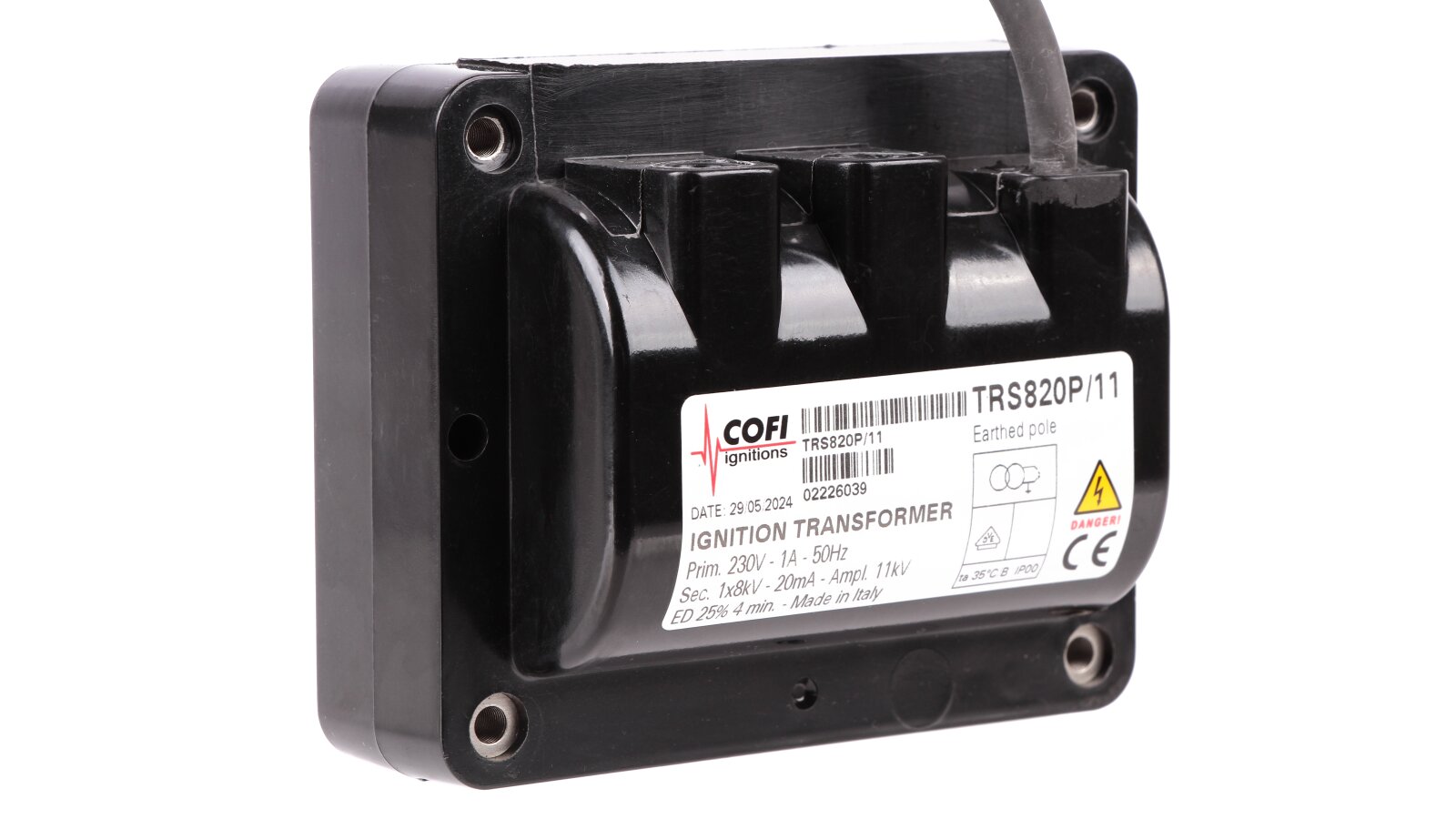

Biến áp đánh lửa Cofi TRS820P/11 chuyển đổi điện áp nguồn xoay chiều đầu vào thành điện áp cao 8 kV, cần thiết để cung cấp điện cho điện cực đánh lửa và đốt cháy hỗn hợp dễ cháy bằng tia lửa điện mạnh. Nó được tích hợp trong bộ đánh lửa của đầu đốt nhiên liệu khí hoặc lỏng. Kích thước nhỏ gọn của thiết kế cho phép sử dụng biến áp để trang bị thiết bị từ các nhà sản xuất khác nhau. Về đặc tính của nó, thiết bị không kém cạnh so với các loại tương tự lớn hơn.
Thiết kế
Biến áp Cofi TRS được trang bị vỏ làm bằng nhựa chống va đập, chịu nhiệt. Nó được làm từ vật liệu chất lượng cao theo tiêu chuẩn CEI EN 61558-2-3. Dây được sử dụng để quấn mạch thứ cấp tương ứng với loại H (chịu được +180°C).
Cách điện giữa các lớp trong cuộn dây điện áp cao được cung cấp bởi màng polyester có độ thẩm thấu điện môi cao. Việc sử dụng nhựa epoxy, chịu được nhiệt độ trên +180°C, đảm bảo độ bền cơ học cao kết hợp với các đặc tính điện môi tuyệt vời, khả năng chống lại thành phần của dầu nhiên liệu và
các chất hóa học, khả năng tản nhiệt rất tốt và loại bỏ các chất dễ bay hơi có hại từ quy trình sản xuất. Vật liệu đảm bảo độ sạch bề mặt tương đương với kim loại.
Thiết kế không được bảo vệ chống lại sự xâm nhập của bụi và độ ẩm, loại IP 00. Có một đầu ra để kết nối cáp điện cực đánh lửa. Lắp đặt được thực hiện bằng cách sử dụng vít.
Biến áp đánh lửa dòng TRS được sản xuất theo các tiêu chuẩn an toàn và độ tin cậy, và đã được kiểm tra tại nhà máy.
Đặc điểm vận hành và tính năng:
- nguồn điện từ mạng 230 V, 50/60 Hz;
- điện áp tạo ra – 8 kV;
- một đầu nối để kết nối cáp điện cực đánh lửa;
- chu kỳ không liên tục, thời gian hoạt động: 25% trong 4 phút;
- tiêu thụ năng lượng tiết kiệm;
- kích thước nhỏ gọn, tương thích với các loại đầu đốt khác nhau;
- bảo vệ quá tải;

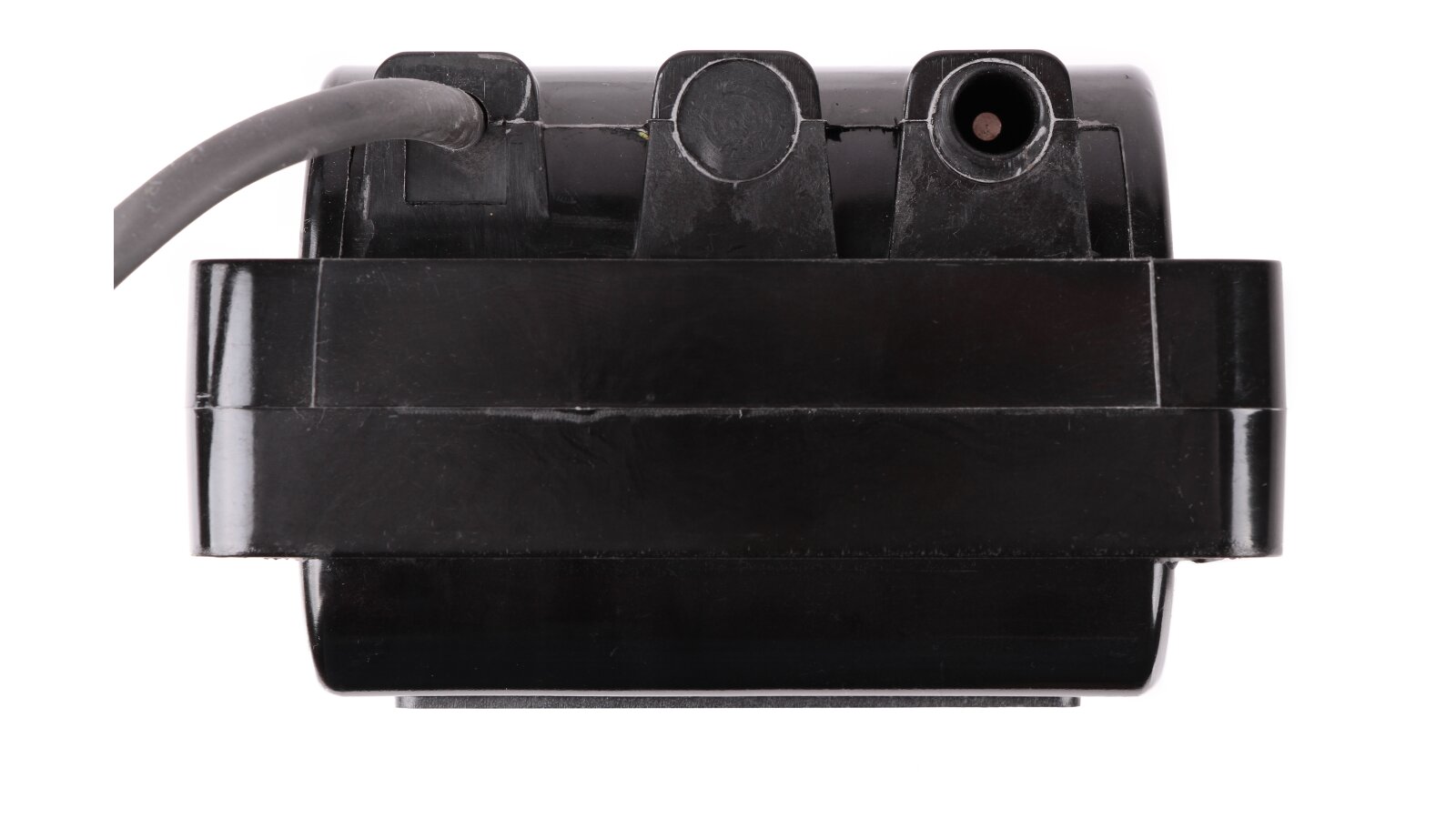

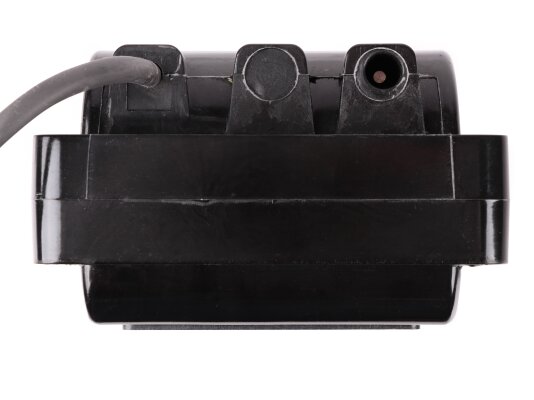

- đầu cắm Ø4 mm để kết nối cáp điện áp cao;

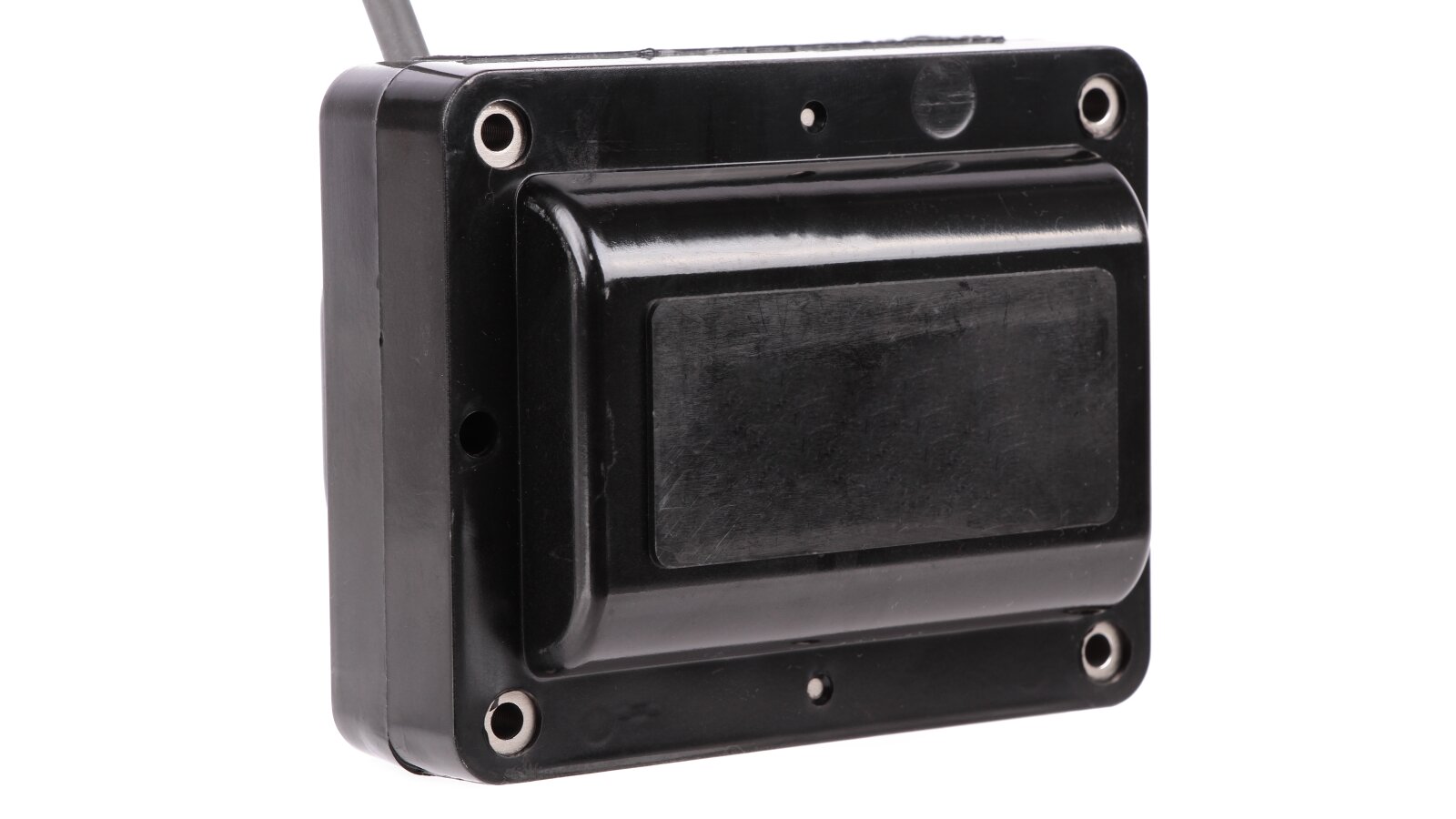

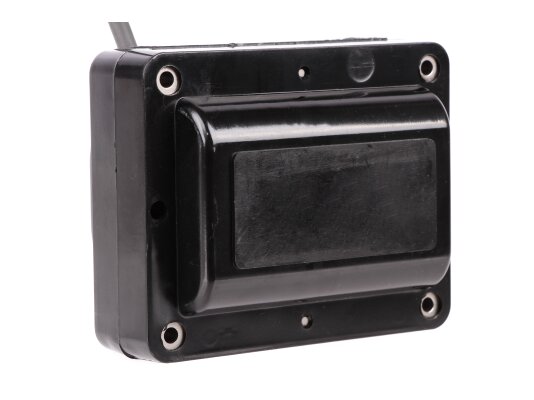

- lỗ lắp trên vỏ để gắn bằng vít;
- bất kỳ vị trí nào trong quá trình lắp đặt.
Ứng dụng
Biến áp đánh lửa Cofi phù hợp cho các đầu đốt đốt nhiên liệu khí và lỏng.
Đặc tính
