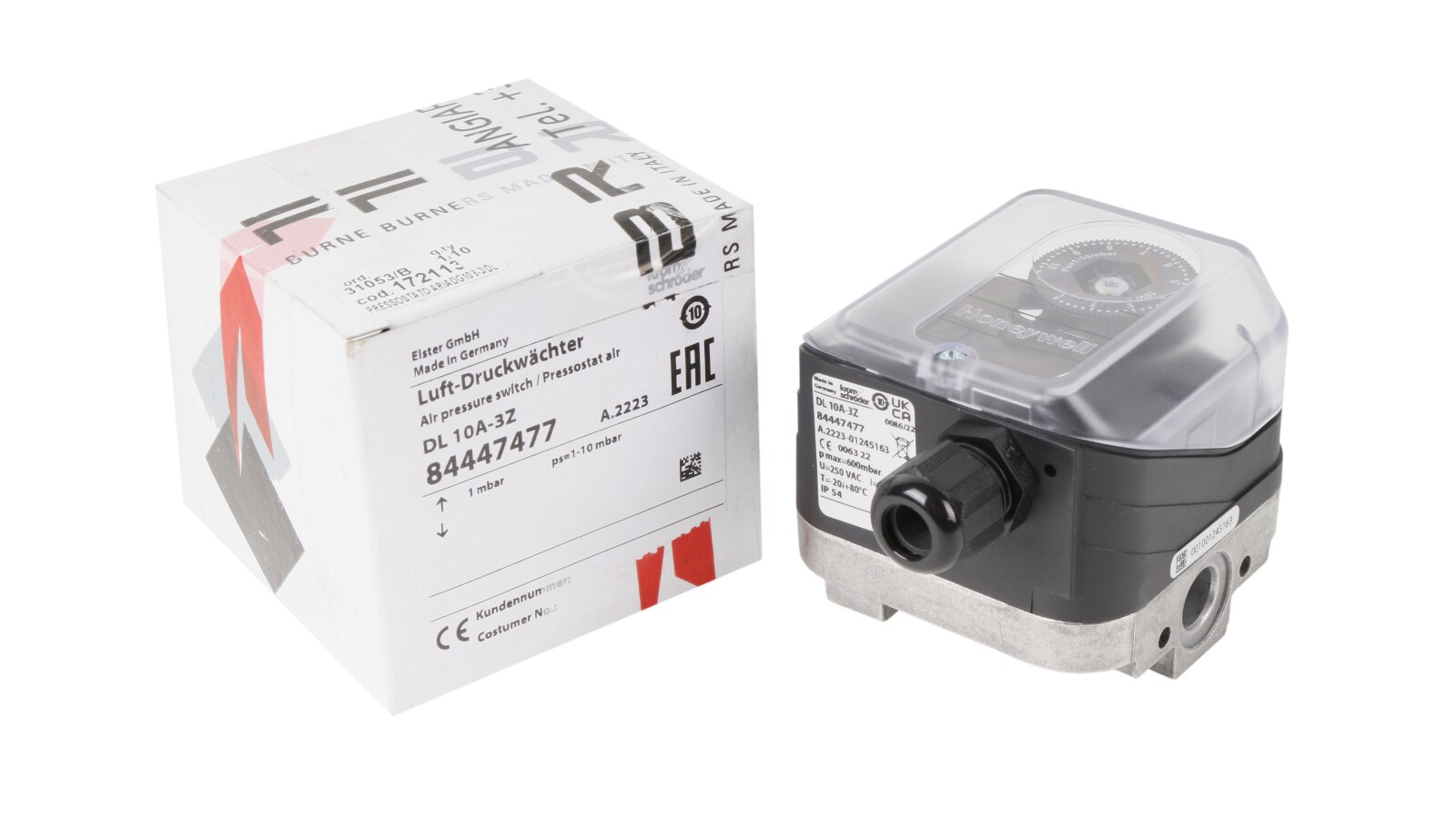

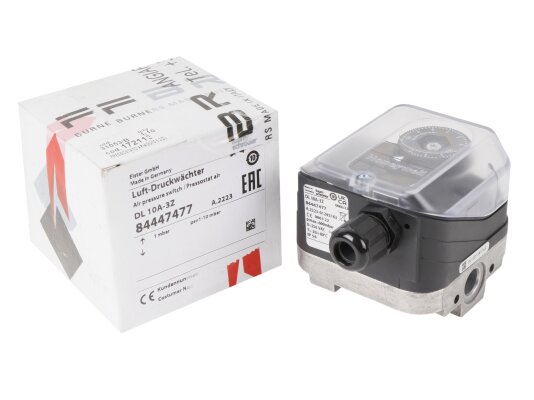

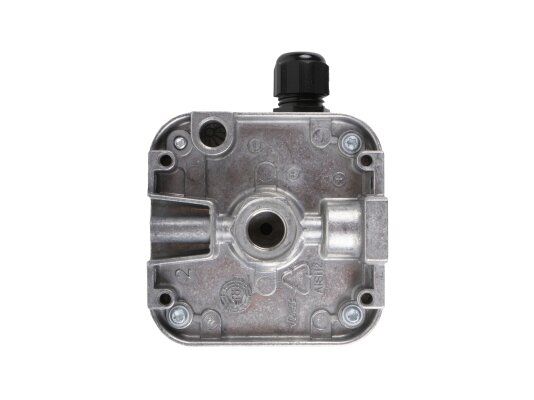

Công tắc áp suất FBR DL 10A-3Z

Công tắc áp suất FBR DL 10A-3Z, mã: 172113 được sử dụng để trang bị các thiết bị tự động hóa của các lò công nghiệp và hệ thống thông gió với áp suất trung bình lên đến 600 mbar. Nó giám sát áp suất cấp / chênh lệch của không khí, khí thải và các loại khí trung tính khác. Phản ứng với sự giảm áp suất cực thấp.

Vị trí lắp đặt và mục đích sử dụng

Bộ truyền cảm biến-rơle là một thành phần của hệ thống tự động hóa của các đơn vị lò. Nó là một phần của các thiết bị điều khiển cho van gió tròn, van chặn lửa và quạt đốt. Nó đóng, mở hoặc chuyển đổi các tiếp điểm khi các tham số kích hoạt được đặt đạt đến.

Rơle giám sát áp suất cấp, chênh lệch của không khí, khí thải và các loại môi chất khí không ăn mòn khác. Không phù hợp để sử dụng với khí dễ cháy.

Tìm hiểu thêm về bộ truyền cảm biến-rơle áp suất FBR DL 10A-3Z

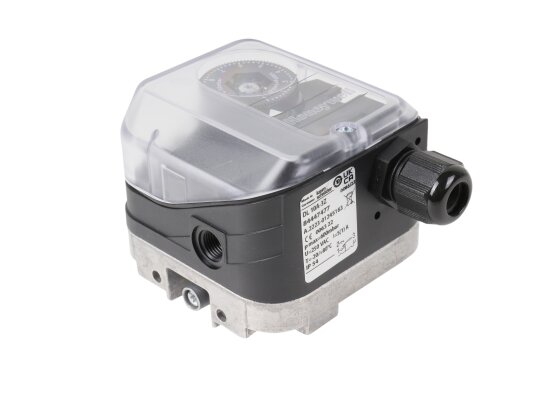

Cảm biến loại màng ngăn được làm từ vật liệu có độ thấm khí thấp. Xử lý nhiệt theo tiêu chuẩn LSR-Membransystem. Được lắp ráp trong vỏ hộp nhỏ gọn làm bằng nhựa PBT gia cường chịu nhiệt. Màng nhạy, phản ứng với sự thay đổi áp suất, được làm bằng cao su NBR đàn hồi, chống mài mòn. Các thành phần điện được bảo vệ chống bụi / ẩm theo tiêu chuẩn IP54. Kết nối được thực hiện thông qua ống cáp M16.

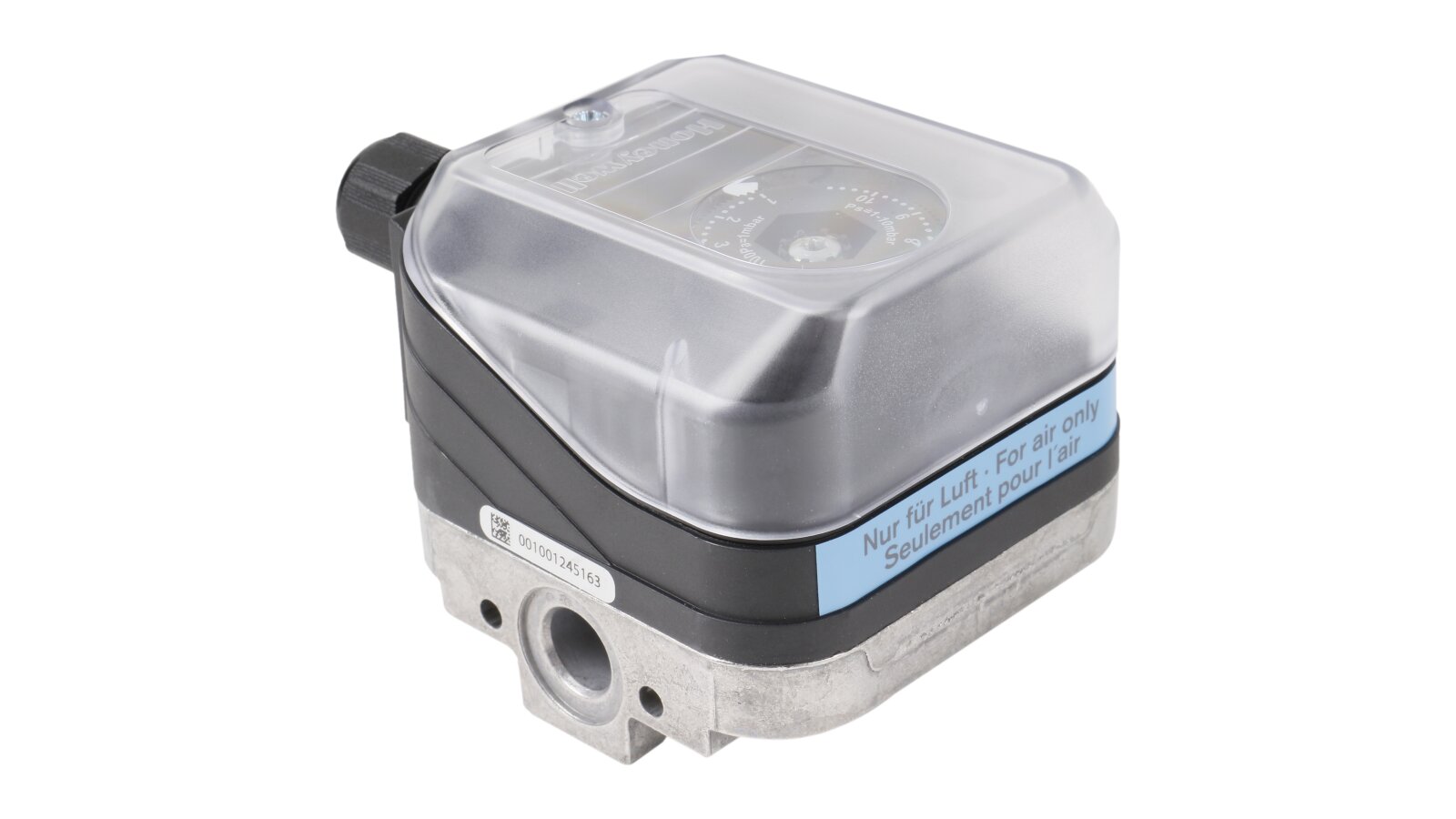

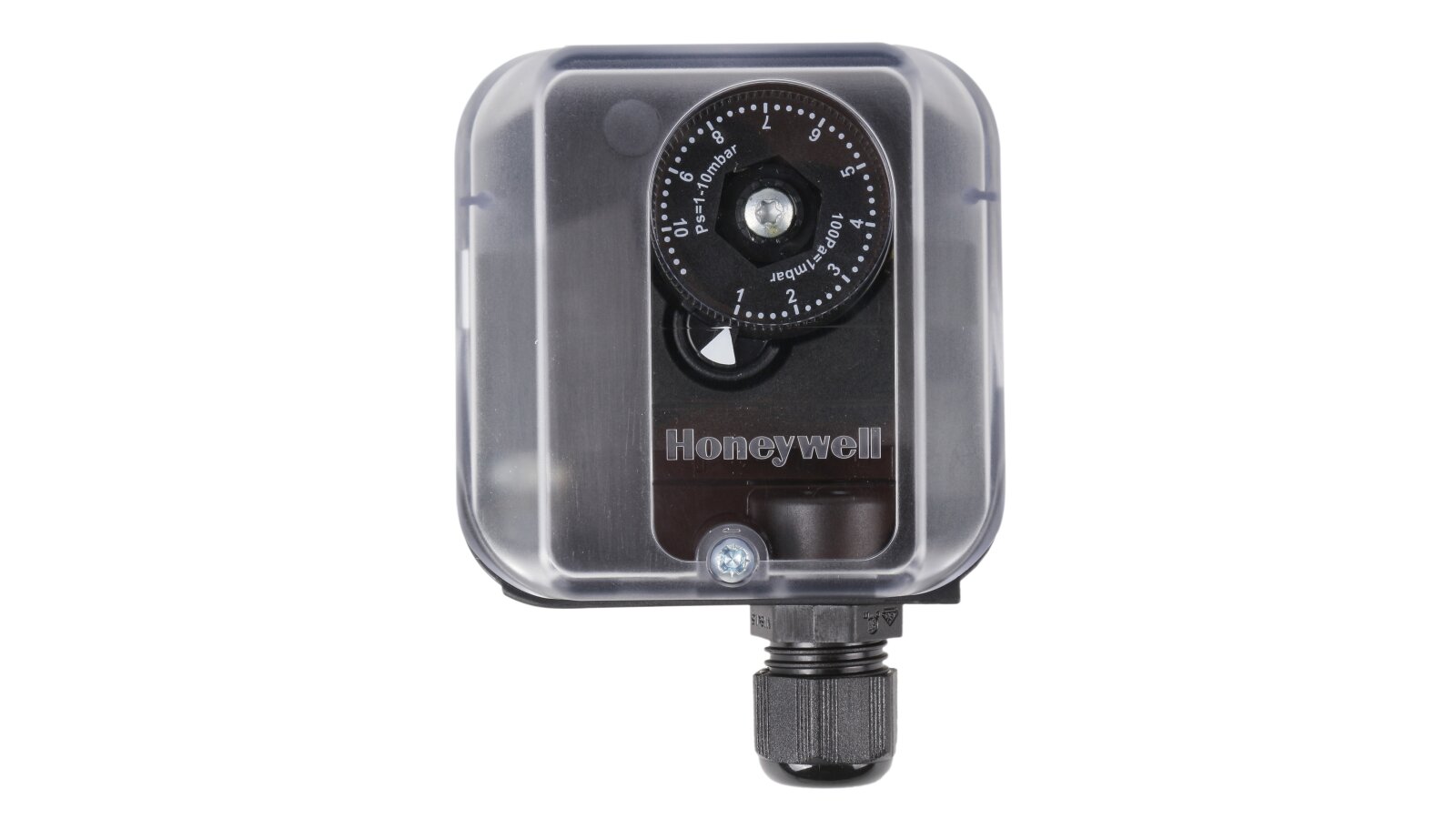

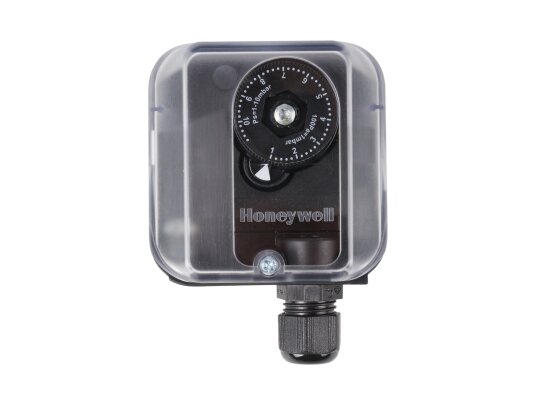

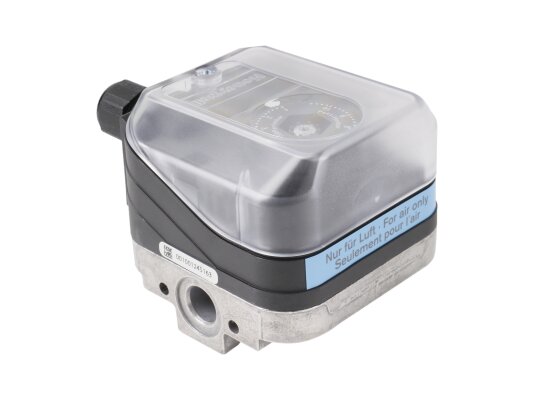

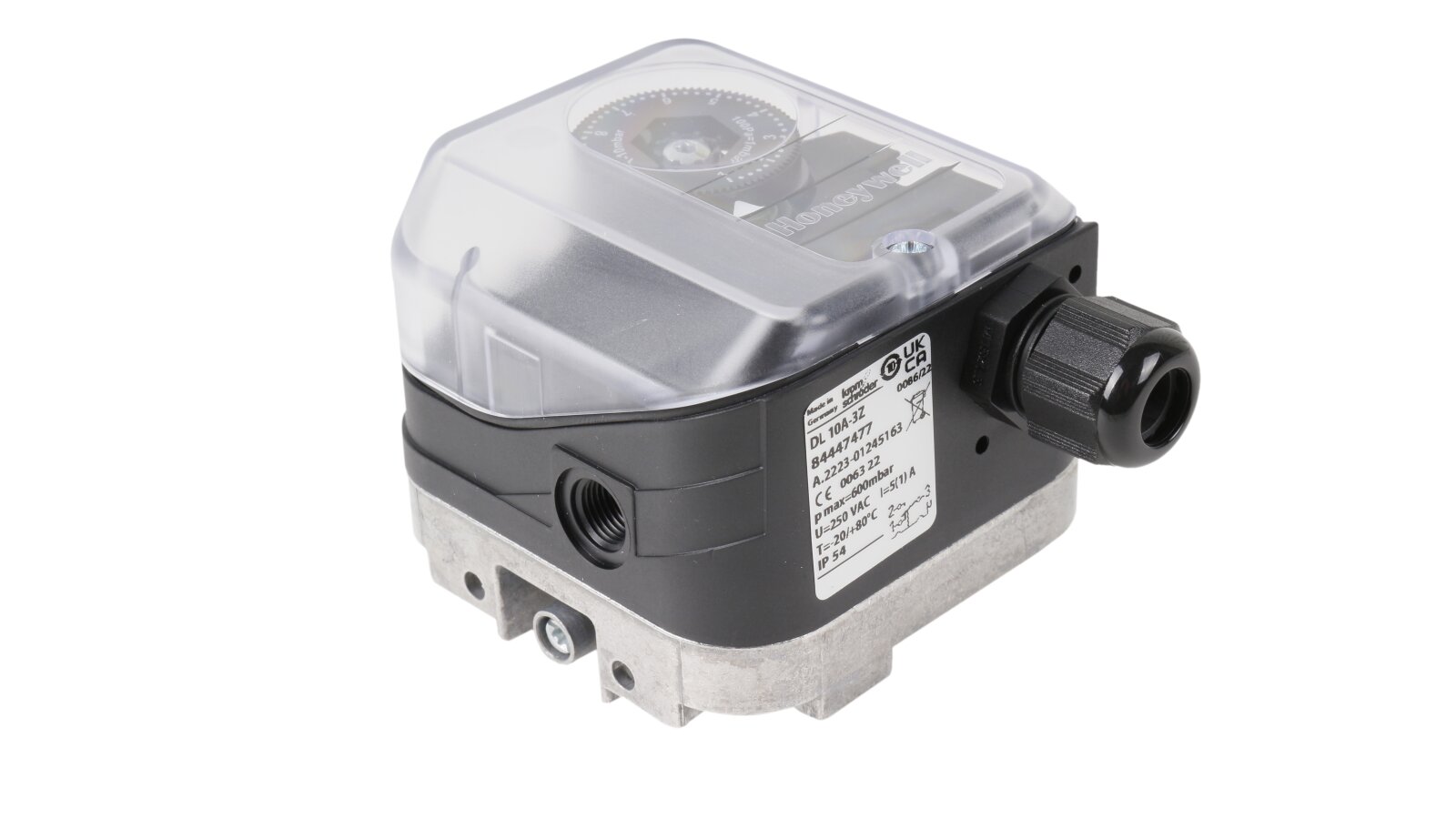

Bên dưới nắp trong suốt có một đĩa để điều chỉnh các thông số có đánh dấu thang đo. Điểm đặt được đặt trong phạm vi: 1-10 mbar. Chênh lệch chuyển mạch: 0,25-0,4 mbar. Thiết kế cho phép kết nối các thiết bị giám sát áp suất.

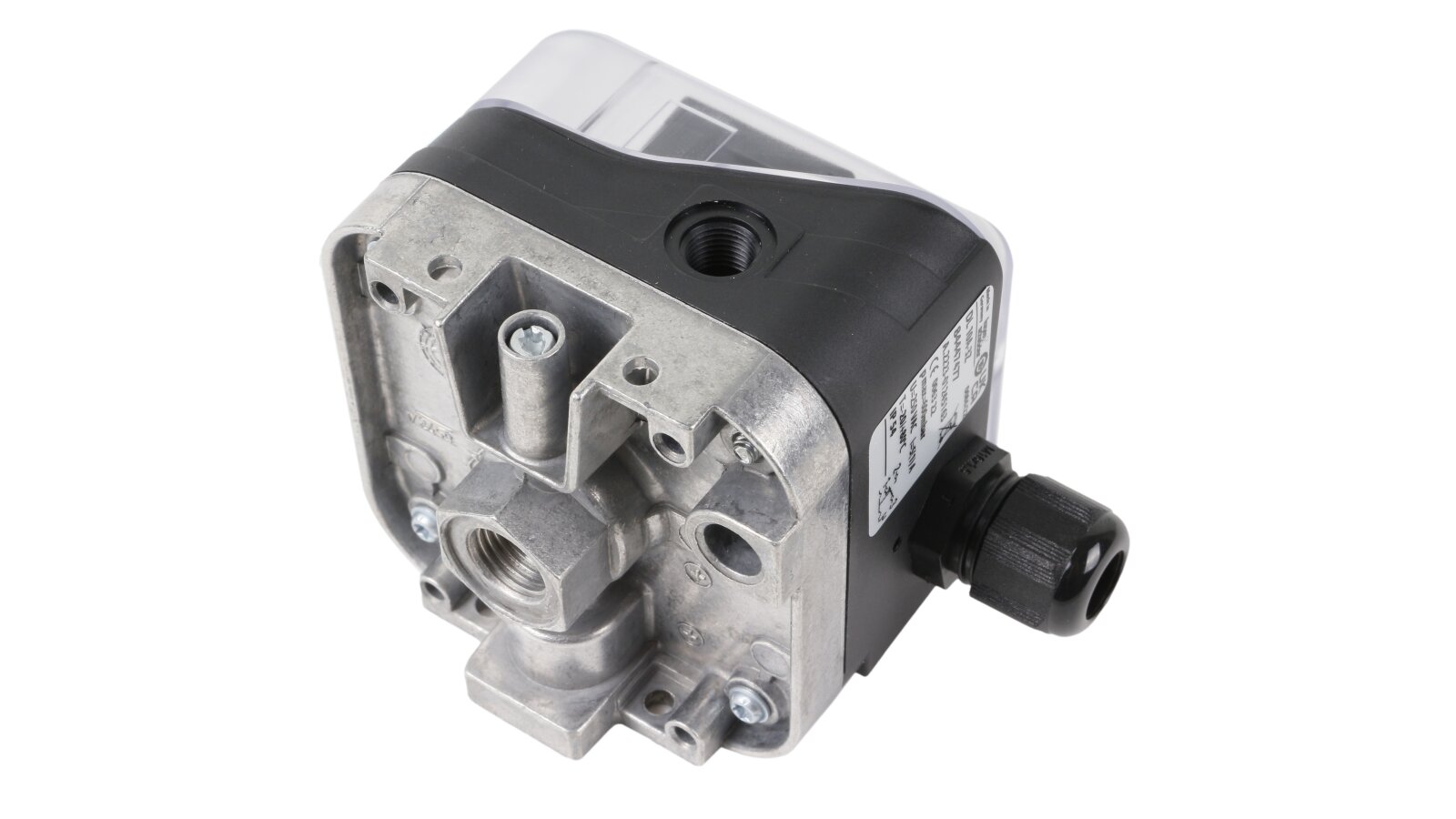

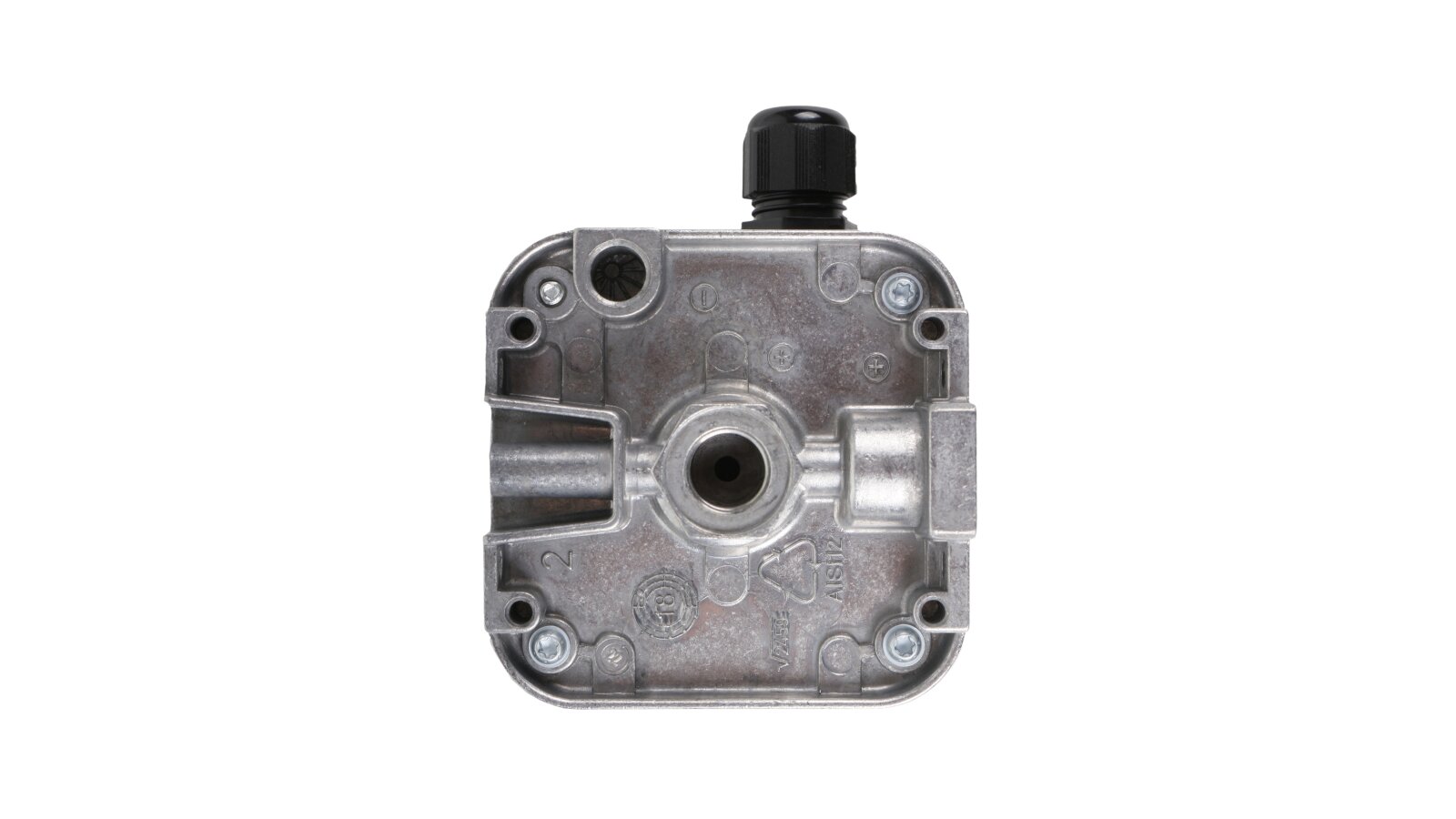

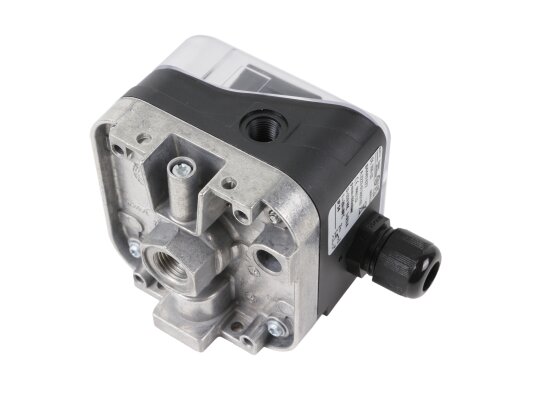

Cảm biến được trang bị ống nối cho áp suất âm, có kết nối ren Rp 1/8 để cung cấp áp suất âm.

Ưu điểm:

• chuyển mạch ổn định, chính xác;
• điều chỉnh mượt mà bằng bánh xe điều chỉnh;
• vỏ kín khí;
• màng nhạy chống mài mòn;
• cài đặt đơn giản, cài đặt tham số thuận tiện;
• bảo vệ các tiếp điểm chống bụi / ẩm theo cấp IP54.

Nhiệt độ hoạt động và lắp đặt

Rơle được thiết kế để hoạt động trong một dải rộng nhiệt độ môi trường, từ -20 đến +80 °C. Không được phép nước ngưng tụ xâm nhập vào bên trong cảm biến để tránh đóng băng, hư hỏng và hoạt động không chính xác.

Lắp đặt được thực hiện trên đường ống thẳng đứng (khuyến nghị) hoặc nằm ngang. Cho phép lắp đặt hướng xuống dưới. Khi đặt ở các vị trí khác ngoài vị trí thẳng đứng, điểm chuyển mạch sẽ dịch chuyển. Công tắc vi mô sẽ phản ứng ở áp suất cao hơn hoặc thấp hơn các tham số đã đặt (chi tiết trong hướng dẫn sử dụng cho công tắc áp suất FBR DL 10A-3Z).
