Mô tả

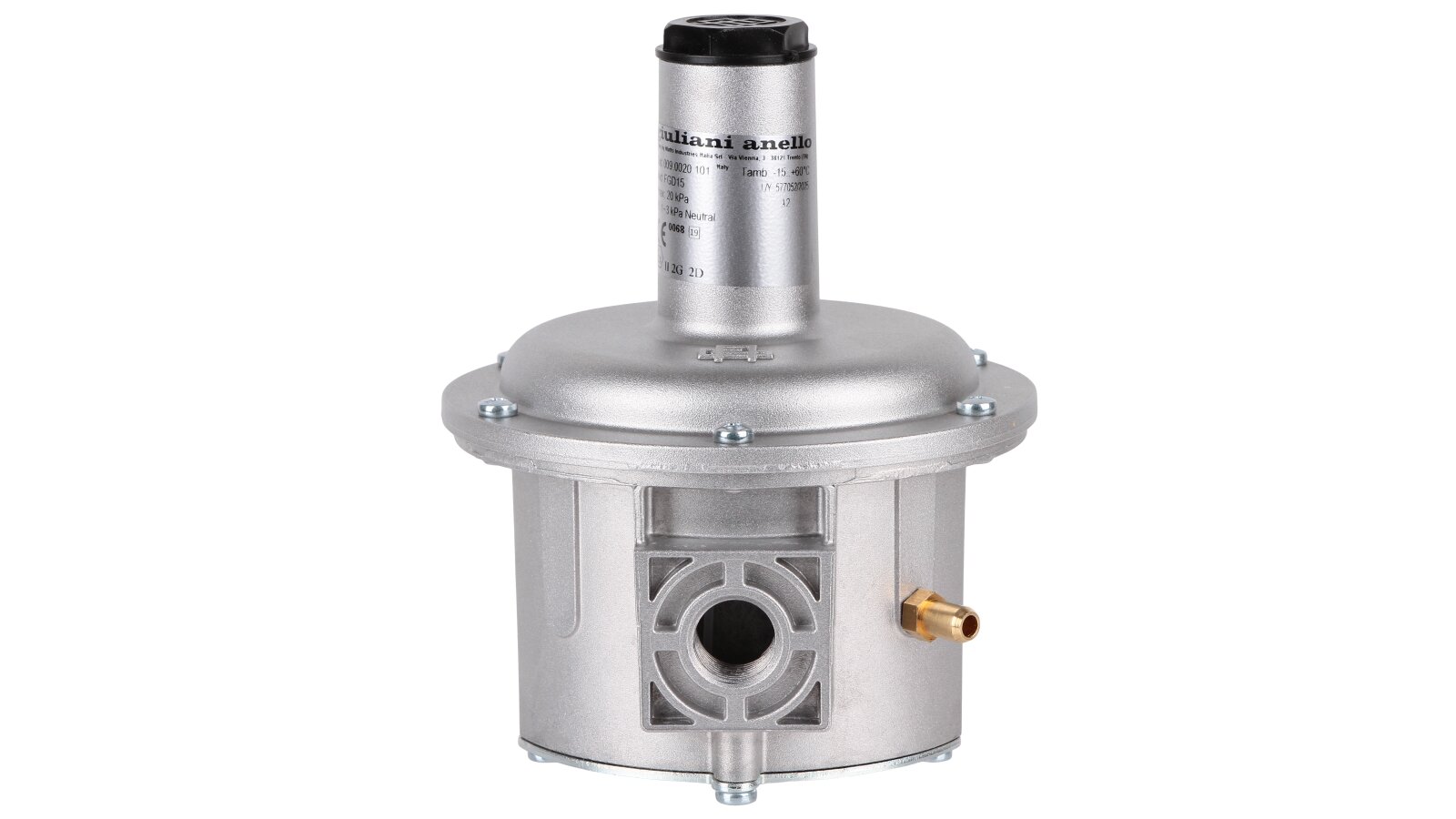

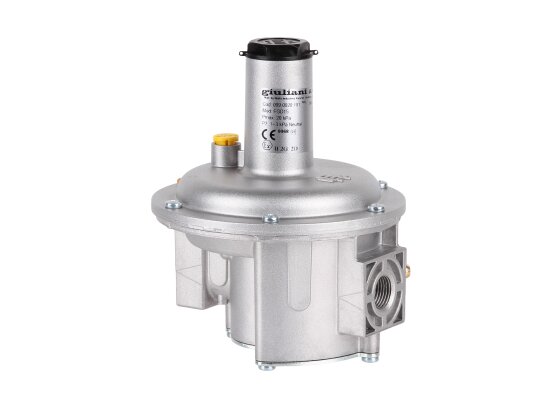

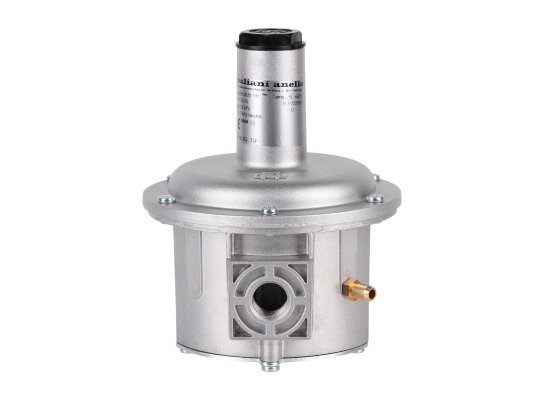

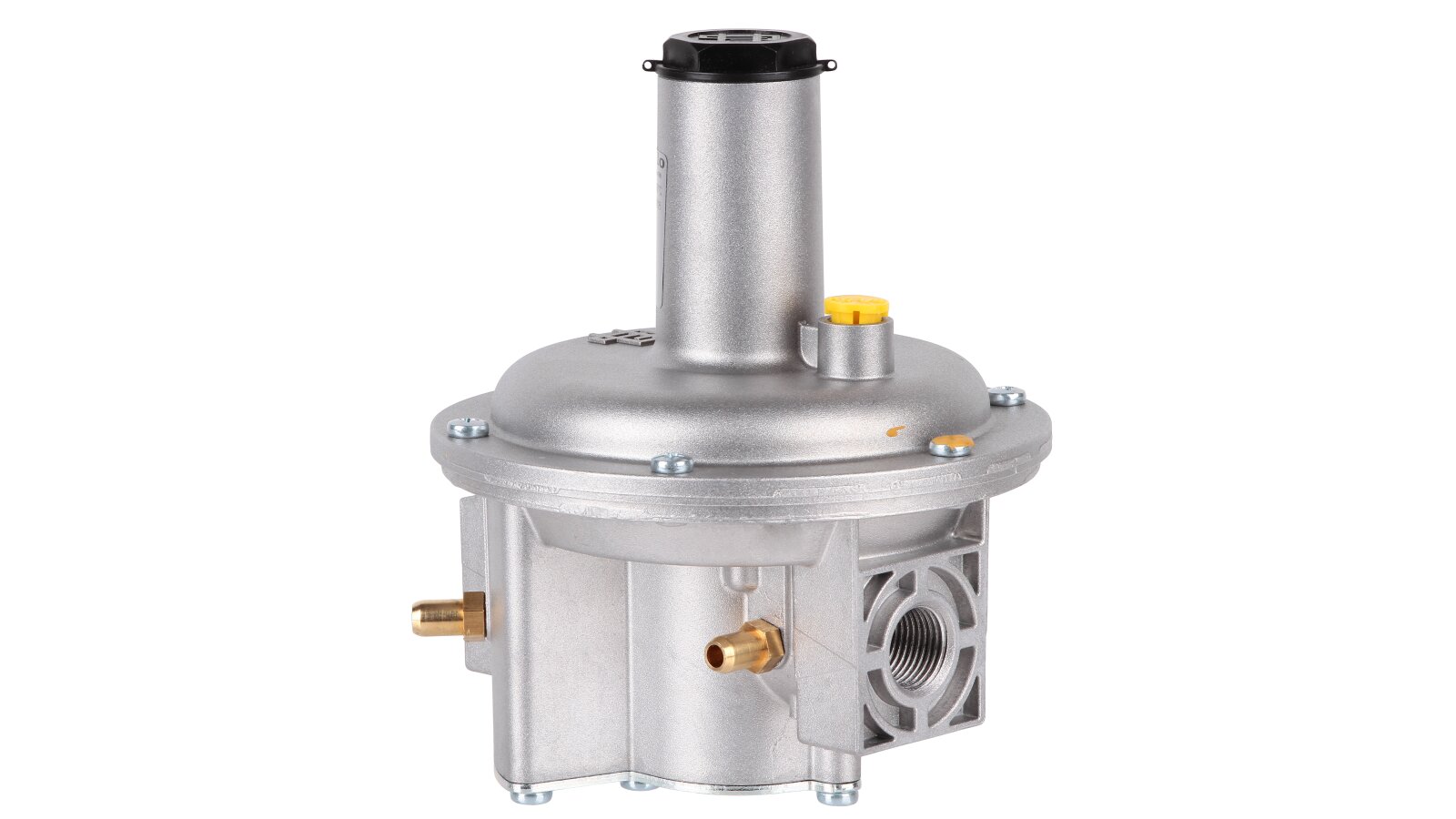

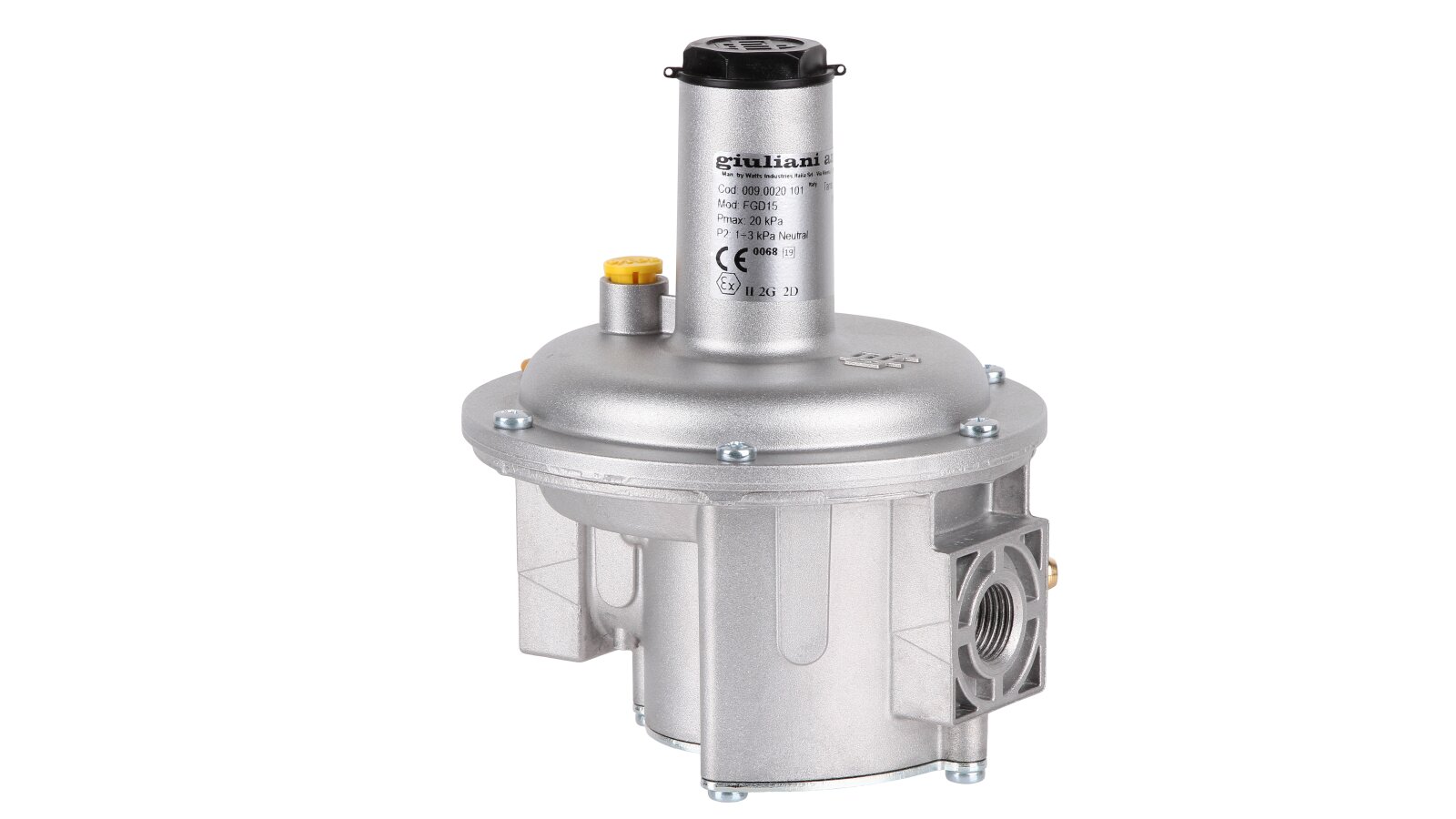

Bộ điều chỉnh áp suất khí Giuliani Anello FGD15 cung cấp khả năng điều chỉnh tự động áp suất đầu ra theo cài đặt, duy trì nó ở một mức nhất định bất kể áp suất đầu vào. Thích hợp cho các hệ thống có áp suất trong đường ống khí lên đến 500 mbar. Tuân thủ tiêu chuẩn Châu Âu EN 88-1. Nhờ vỏ đúc cường độ cao, vòng đệm kín khí và màng an toàn, nó đảm bảo hoạt động an toàn của thiết bị khí.
Ứng dụng
Bộ điều chỉnh Giuliani Anello FGD15 được thiết kế để lắp đặt trong các bộ đốt khí/tổ hợp tự động, bộ phân phối khí, hoạt động trên khí tự nhiên, khí đô thị, khí hóa lỏng và các loại khí trơ khác.
Các thông số và tính năng chính:
- điều chỉnh áp suất đầu ra (P2) trong phạm vi 10-30 mbar;
- áp suất khí cho phép ở đầu vào: P2+ 5 mbar...500 mbar;
- thực hiện lớp A nhóm 2 theo tiêu chuẩn Châu Âu EN88-1 (chưa được kiểm tra khả năng ngắt);
- các kết nối ren Rp ½" để kết nối với đường ống khí;
- cường độ cơ học theo EN 13611;
- phạm vi nhiệt độ hoạt động: -15...+60 °C;
- hướng lắp đặt – bố trí màng ngang.
Các yếu tố cấu trúc chính của FGD15

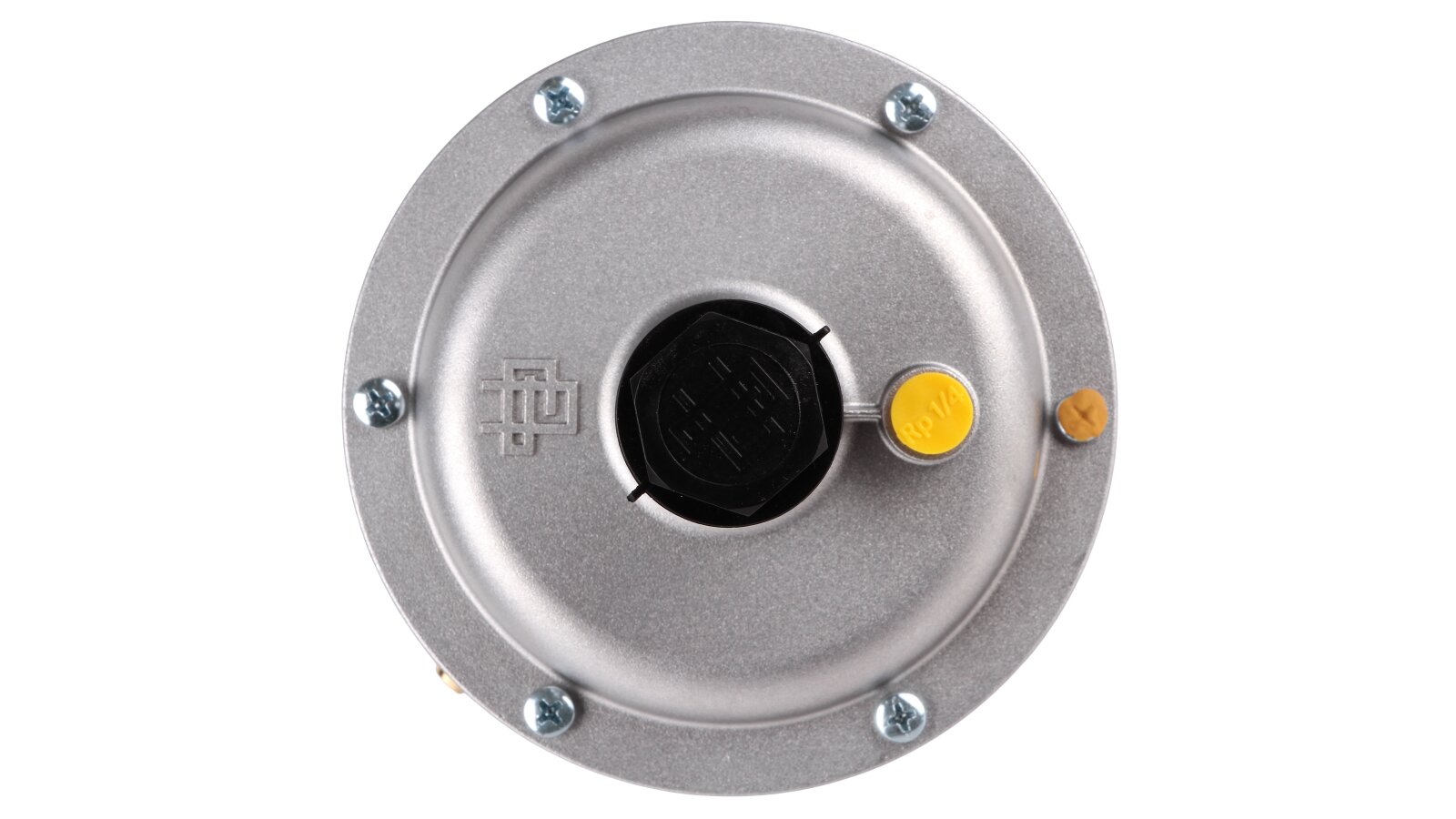

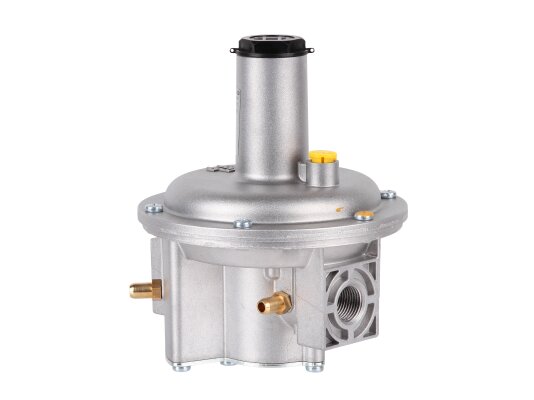

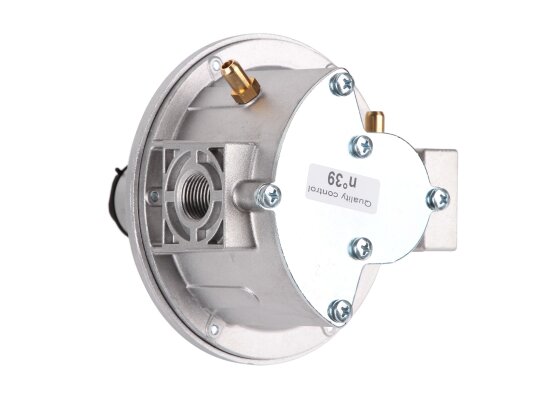

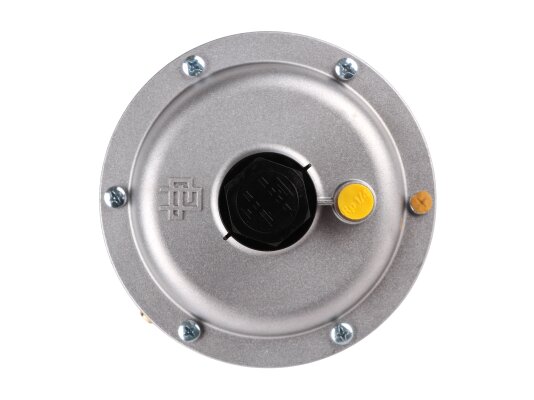

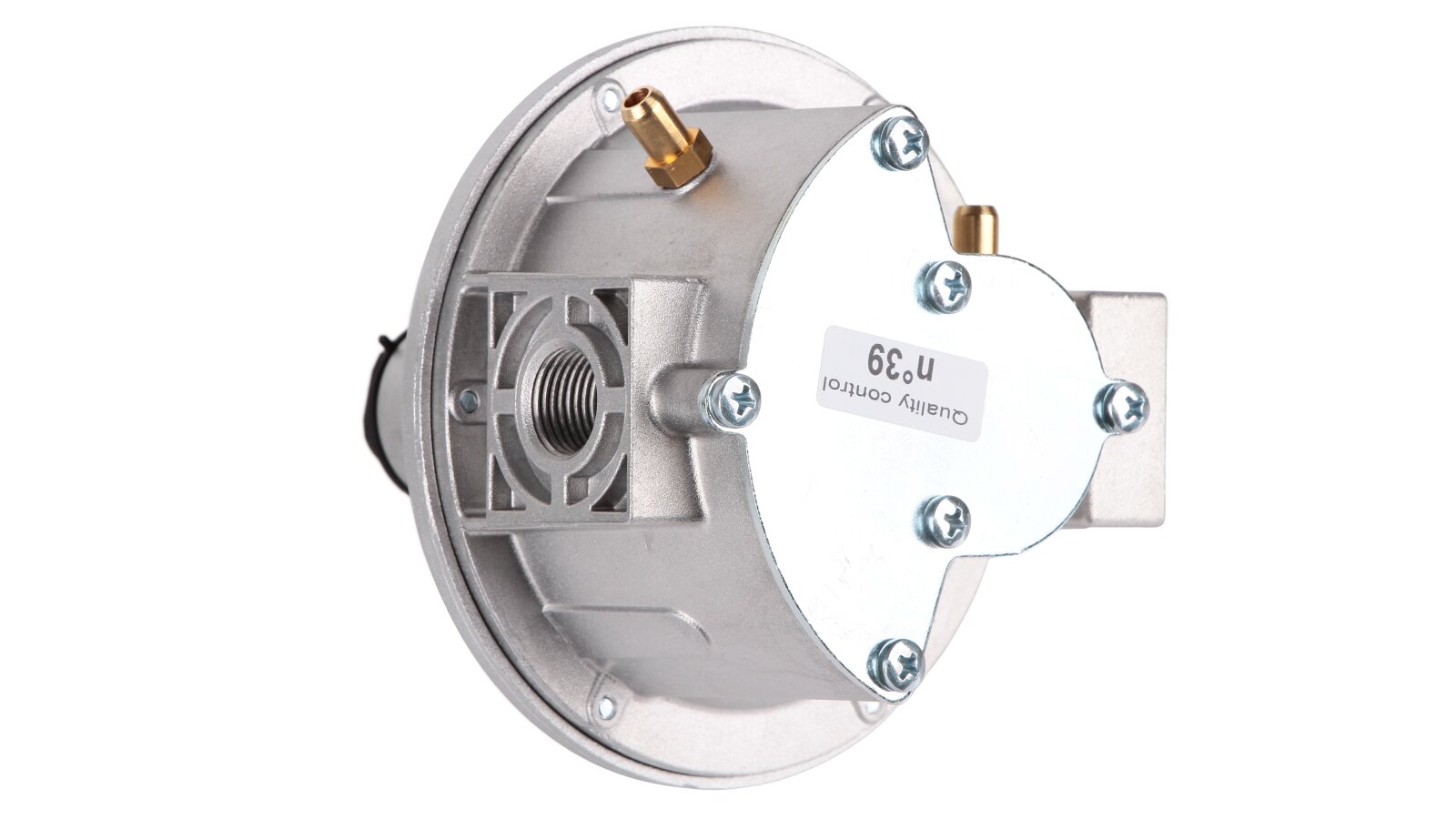

Bộ điều chỉnh áp suất FGD được lắp ráp trong một vỏ đúc làm từ hợp kim nhôm. Một nắp đúc có thể tháo rời nằm trên cùng. Các bộ phận bên trong được làm từ vật liệu chống lại thành phần của khí và sự ăn mòn: nhôm, thép, đồng thau, cao su NBR. Một bộ lọc khí có thể bảo dưỡng nằm ở đầu vào, không cho phép các hạt và tạp chất cơ học đi qua. Các đầu nối đo được cung cấp trên vỏ.
Bộ điều chỉnh bao gồm ba màng và vòng đệm làm từ cao su Butadiene-Nitrile kín khí. Màng bù có trách nhiệm ổn định áp suất đầu vào, màng làm việc điều chỉnh và duy trì áp suất ở đầu ra của bộ điều chỉnh theo cài đặt lò xo, và màng an toàn là một thiết bị an toàn bổ sung. Nó đảm bảo độ kín của đường ống khí trong trường hợp hư hỏng màng làm việc (rò rỉ khí trong trường hợp màng làm việc bị vỡ không vượt quá 70 dm3/h). Nhờ màng an toàn, việc lắp đặt ống thông gió không bắt buộc.
Lắp đặt, điều chỉnh và bảo trì bộ điều chỉnh
Bộ điều chỉnh được lắp đặt trong đường ống khí với màng ở vị trí nằm ngang. Mặt bích ren được sử dụng để kết nối với đường ống. Mũi tên trên vỏ phải hướng đến thiết bị tiêu thụ khí.
Một vít điều chỉnh được cung cấp để cài đặt các thông số áp suất. Xoay theo chiều kim đồng hồ làm tăng áp suất, ngược chiều kim đồng hồ – làm giảm. Các hoạt động lắp đặt và điều chỉnh áp suất được thực hiện bởi nhân viên có chuyên môn.
Bộ điều chỉnh áp suất FGD không yêu cầu bảo trì. Trong quá trình vận hành, chỉ cần làm sạch bộ lọc khỏi bụi bẩn, đồng thời thay vòng đệm nắp bộ lọc.
