Mô tả

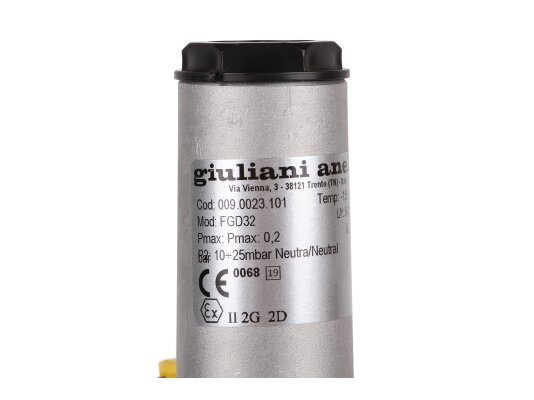

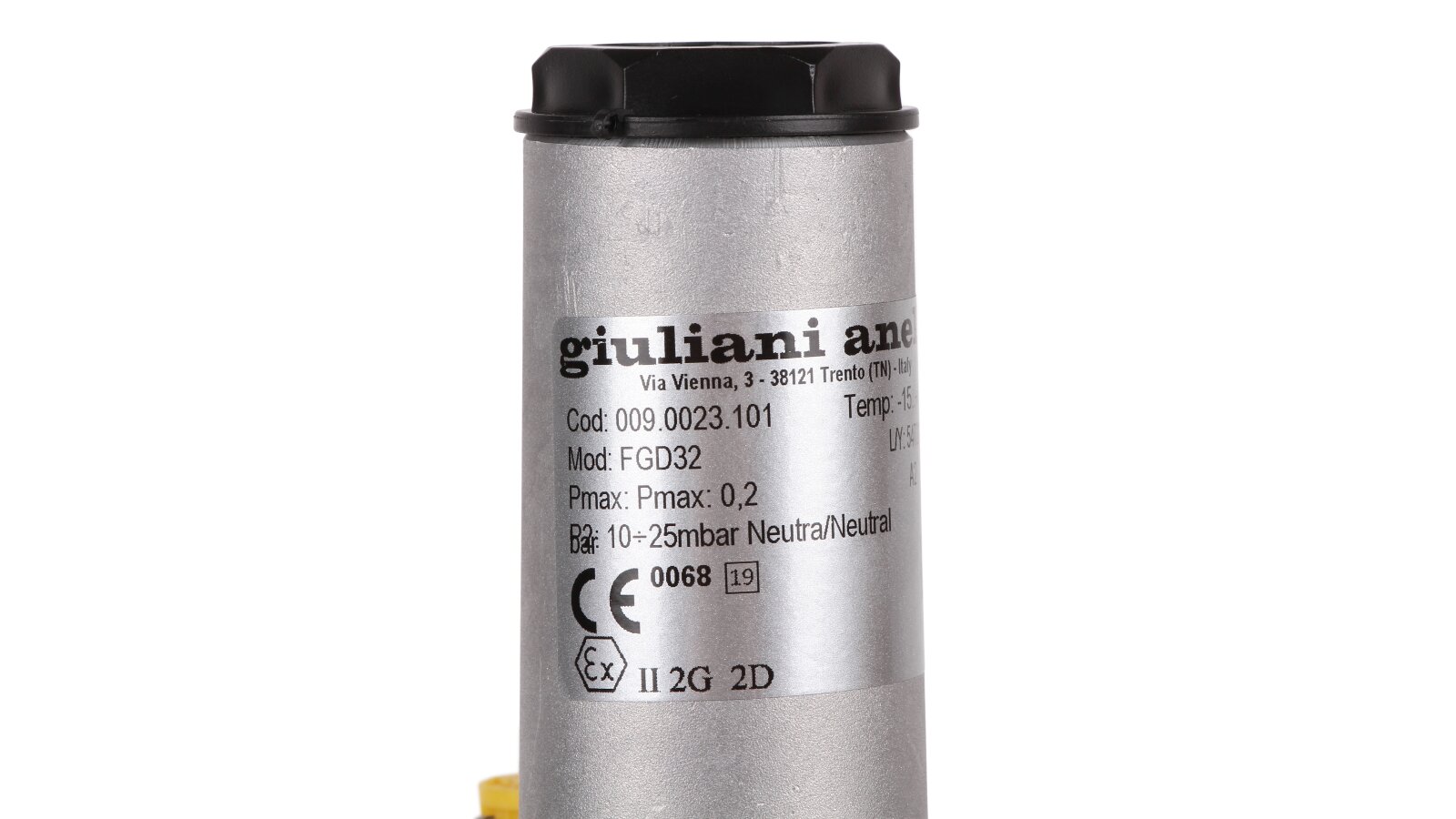

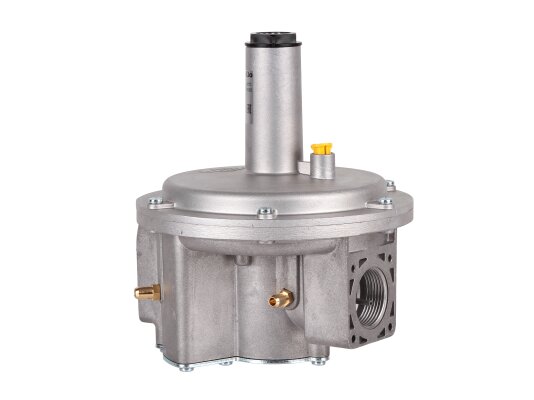

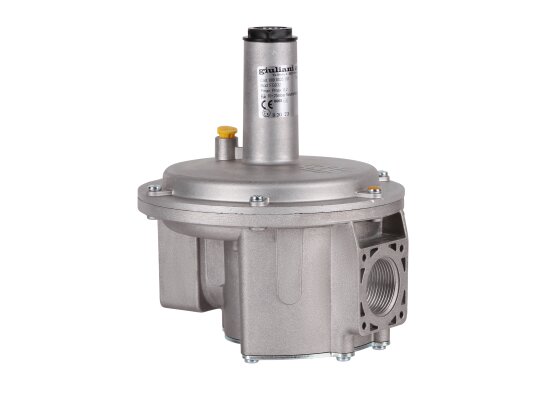

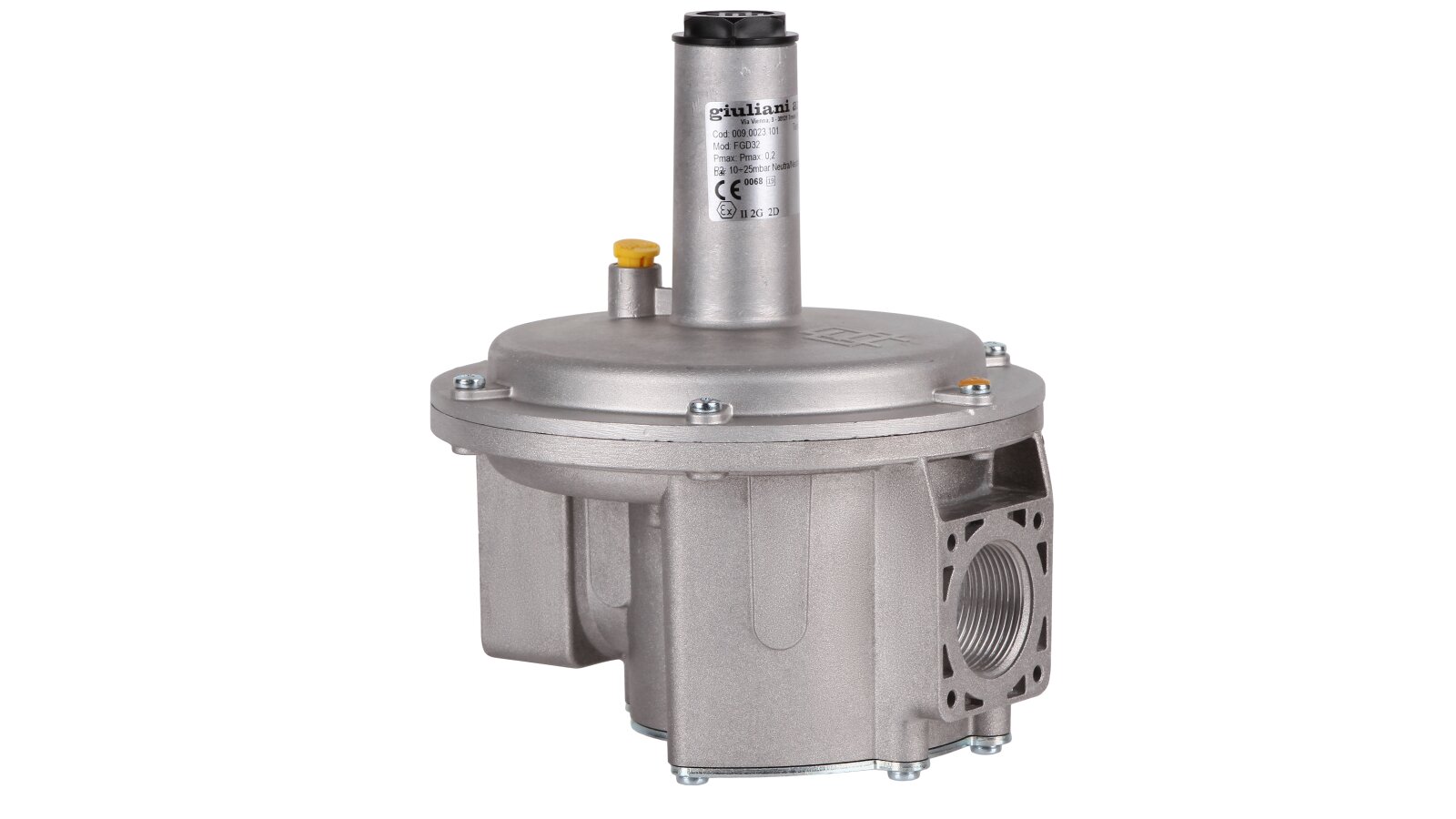

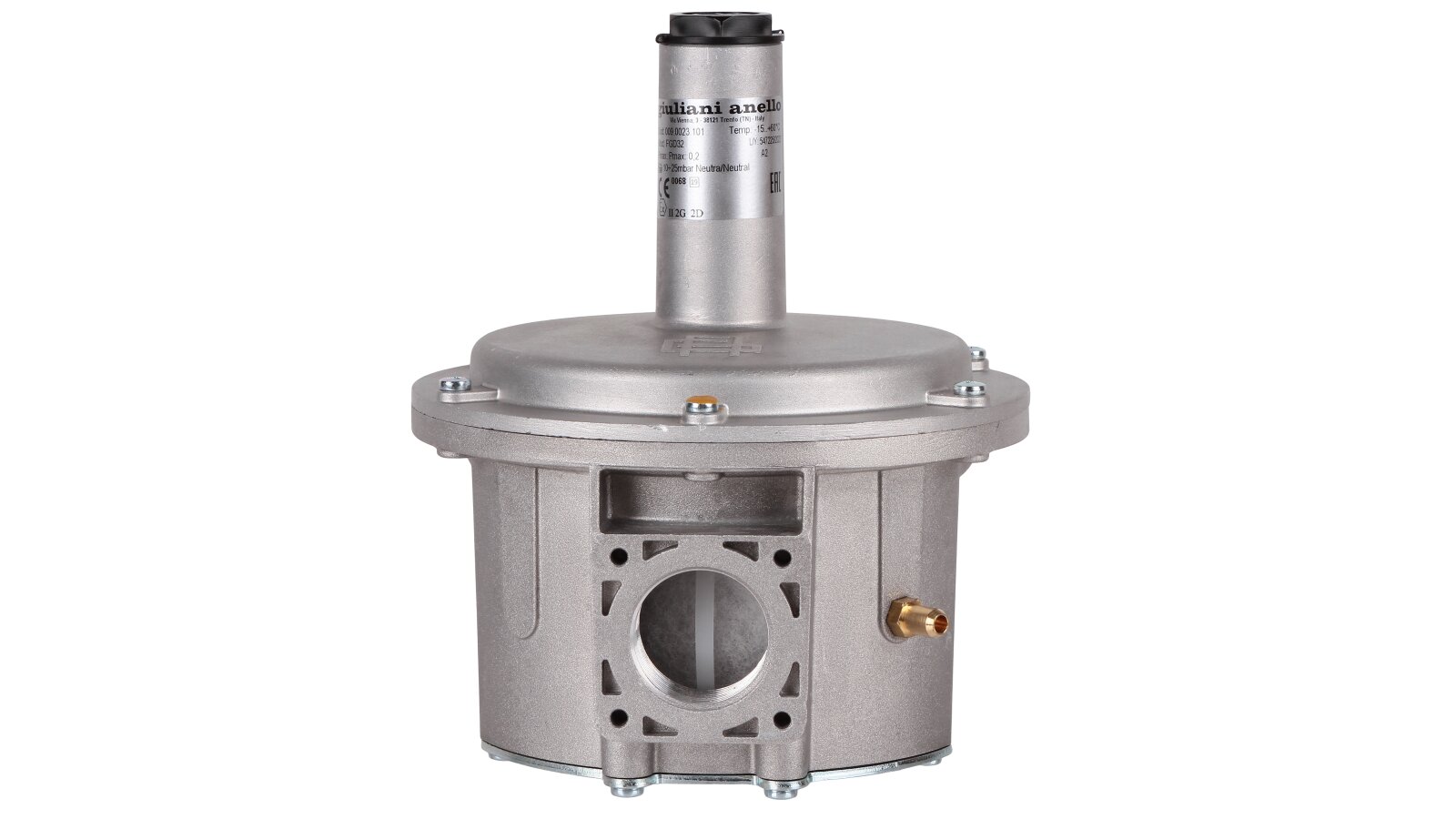

Bộ điều chỉnh áp suất khí Giuliani Anello FGD32, mã: 009.0023.101 được sử dụng để điều chỉnh tự động và chính xác áp suất đầu ra, duy trì ở mức đã đặt bất kể sự thay đổi của áp suất trong hệ thống cung cấp khí. Nhờ cấu trúc đúc, các vòng đệm kín khí và màng an toàn, nó góp phần vào sự vận hành an toàn của hệ thống khí và ngăn ngừa rò rỉ. Nó được sử dụng để lắp ráp thiết bị khí công nghiệp với áp suất trong mạng phân phối khí lên đến 200 mbar. Tuân thủ tiêu chuẩn Châu Âu EN 88-1.
Ứng dụng
Bộ điều chỉnh Giuliani Anello FGD32 được tích hợp vào các bộ đốt khí/tổ hợp tự động, các đơn vị phân phối khí sử dụng khí tự nhiên, khí thành phố, khí hóa lỏng và các loại khí trơ khác.
Đặc điểm và tính năng chính:
- được trang bị lò xo trung tính với phạm vi hoạt động (P2) từ 10-25 mbar;
- áp suất khí đầu vào cho phép: P2 + 5 mbar…200 mbar;
- Nhóm A lớp 2 theo tiêu chuẩn EN88-1 (không được kiểm tra để tắt);
- lắp đặt trong đường ống khí bằng các lỗ ren Rp 1 1/4";
- độ bền cơ học theo EN 13611;
- nhiệt độ hoạt động cho phép: -15...+60 °C;
- vị trí lắp đặt – đặt màng theo chiều ngang.
Các yếu tố cấu trúc chính của FGD32

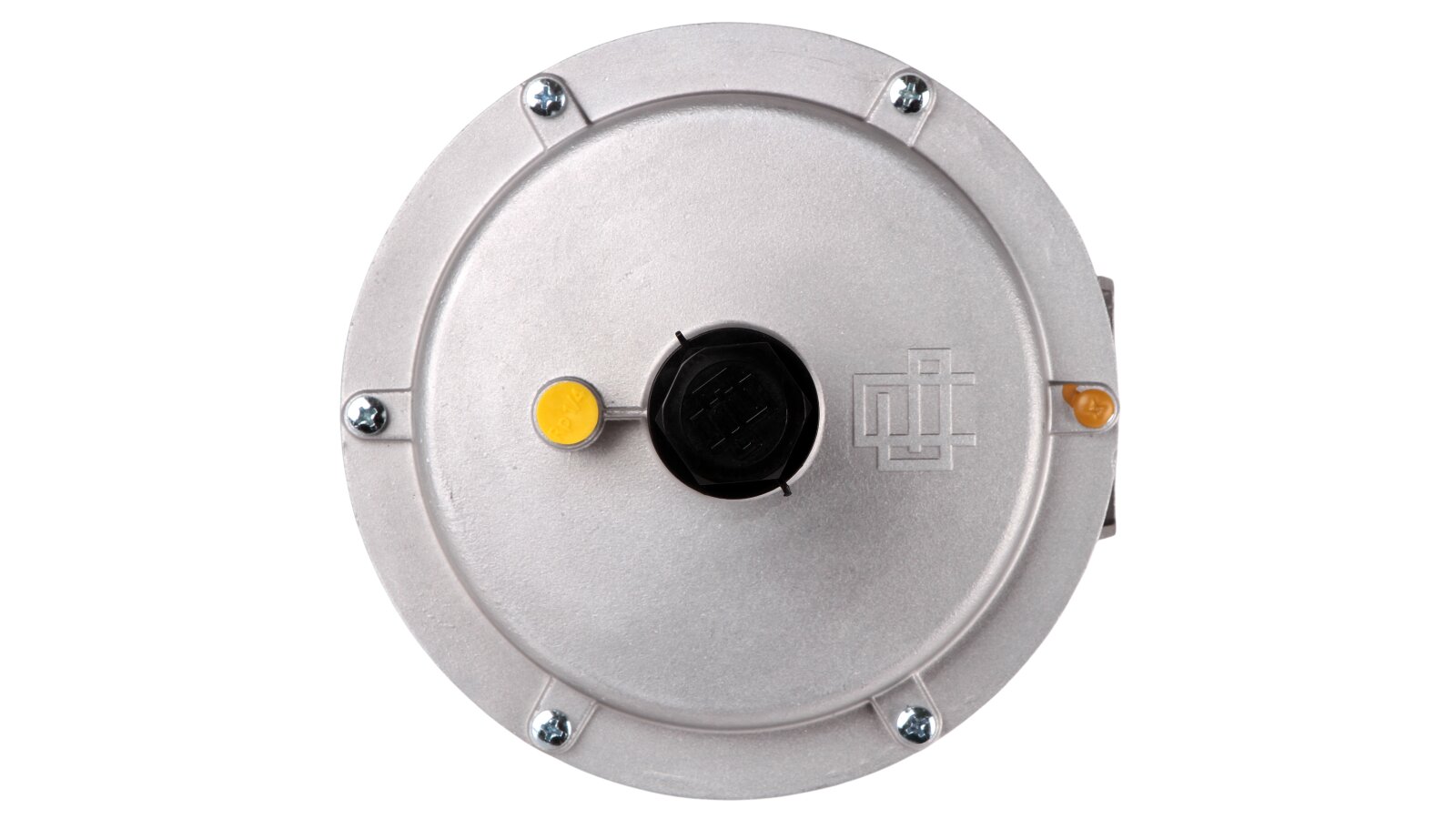

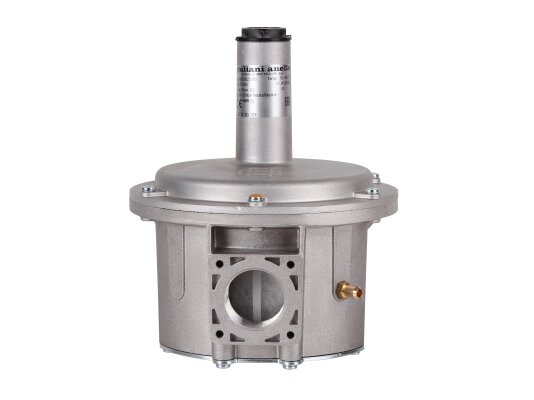

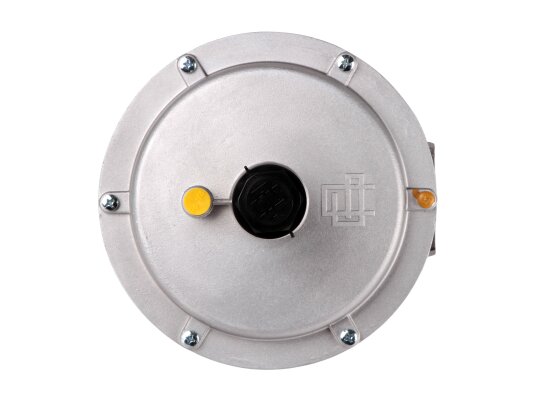

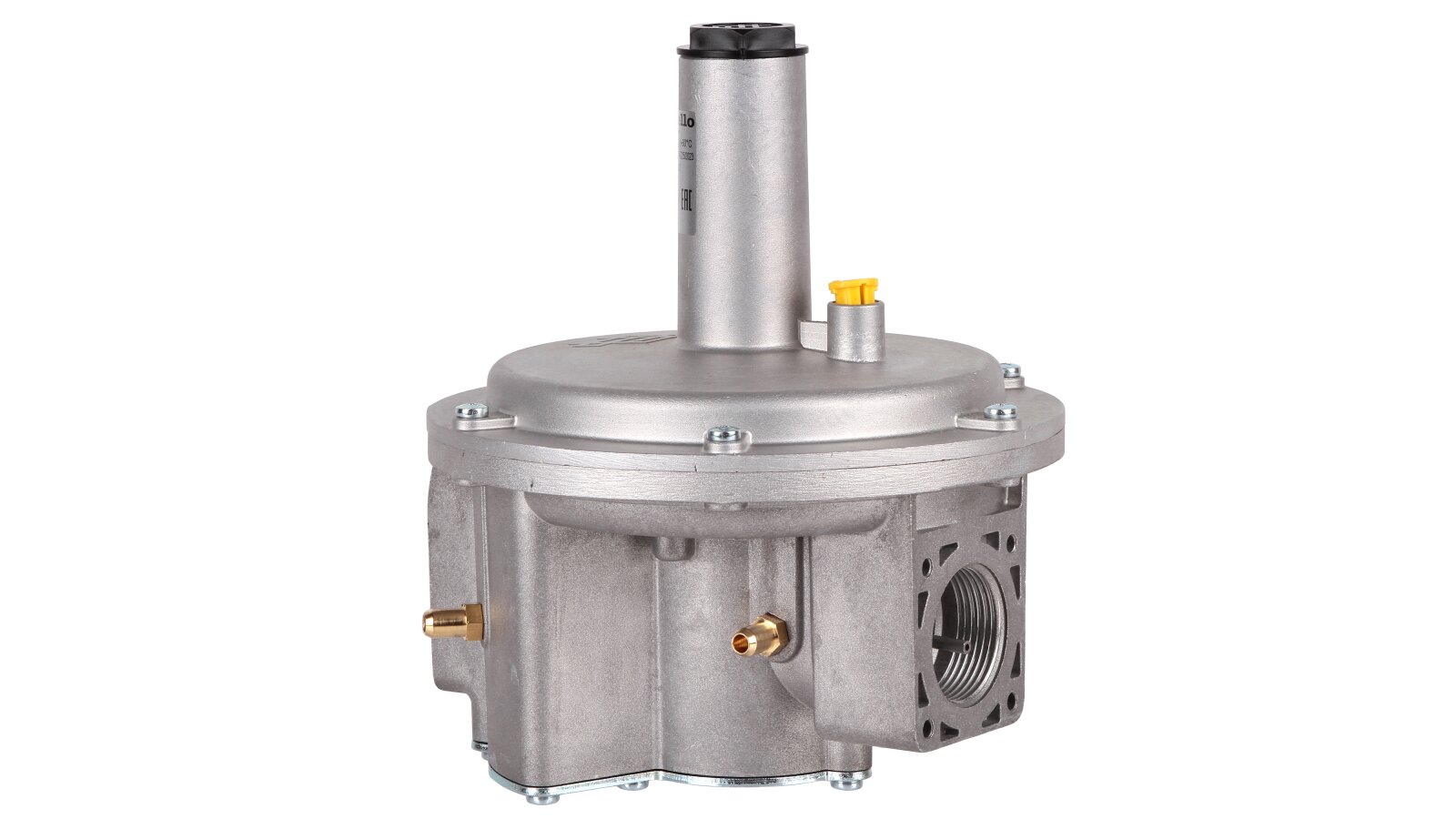

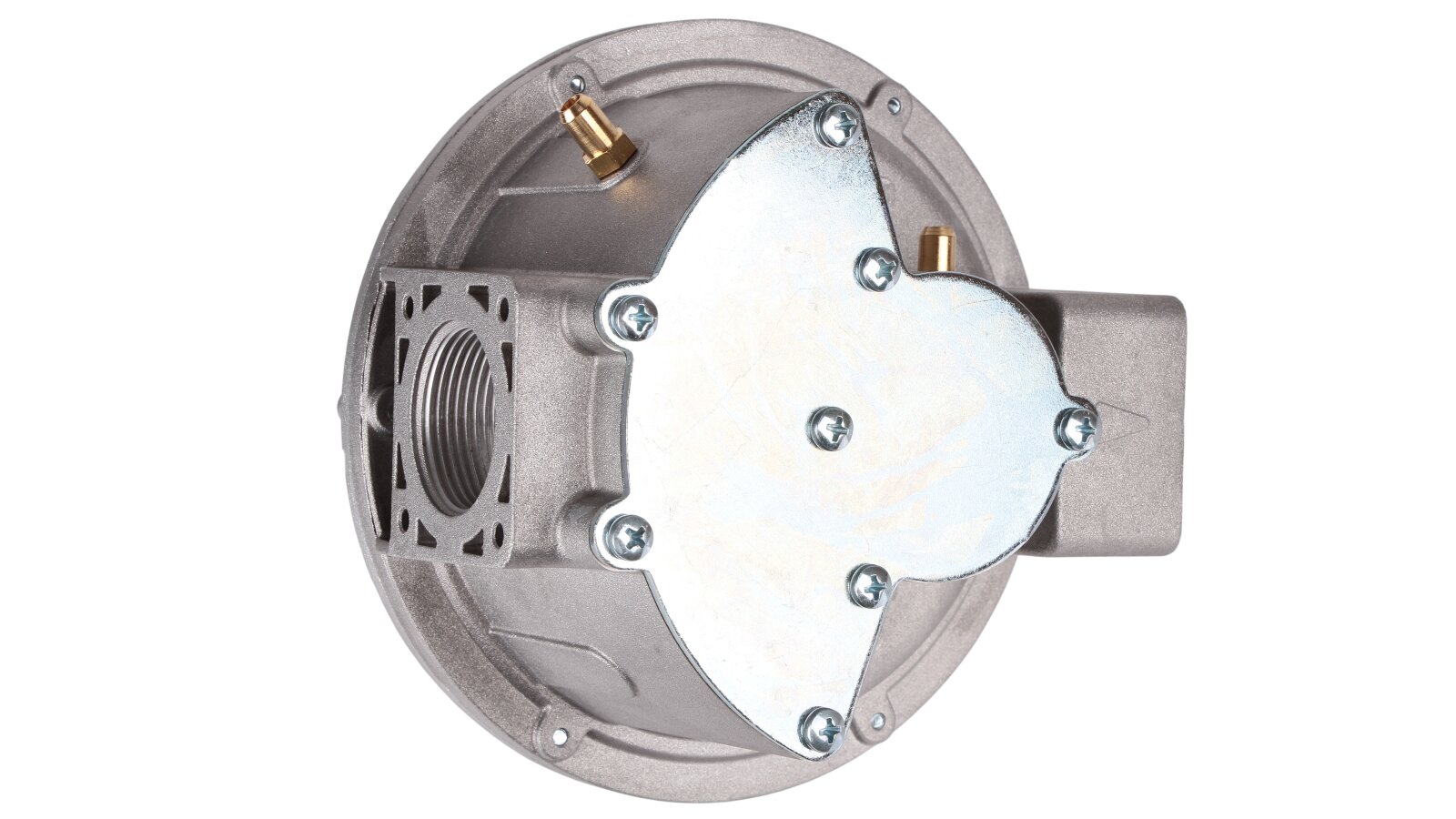

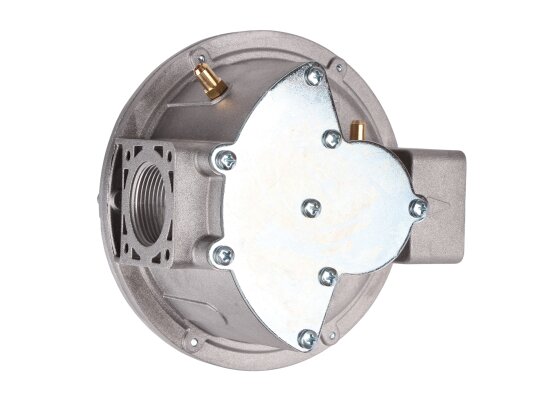

Bộ điều chỉnh áp suất FGD được lắp ráp trong thân nhôm chịu ăn mòn được đúc dưới áp lực. Trên cùng là nắp có thể tháo rời, cung cấp quyền truy cập vào các cài đặt. Các bộ phận bên trong được làm từ vật liệu bền, chống ăn mòn: nhôm, thép, thau, cao su NBR. Một bộ lọc đầu vào có thiết kế có thể bảo trì được được lắp đặt, không cho phép các hạt rắn và tạp chất đi qua. Có các đầu nối trên thân để kiểm soát áp suất.
Bộ điều chỉnh được trang bị ba màng và vòng đệm làm bằng cao su kín khí. Màng bù ổn định áp suất đầu vào, màng làm việc duy trì áp suất đầu ra ở mức đã đặt và màng an toàn đảm bảo độ kín của đường ống khí trong trường hợp hư hỏng màng làm việc (tốc độ rò rỉ sẽ không vượt quá 70 dm3/h). Nhờ màng an toàn tích hợp, không cần lắp đặt ống xả.
Bộ điều chỉnh áp suất FGD không cần bảo trì thêm. Trong quá trình vận hành, chỉ cần loại bỏ các chất ô nhiễm khỏi bộ lọc. Sau khi làm sạch, vòng đệm nắp bộ lọc sẽ được thay thế. Thay thế màng được thực hiện với tần suất do nhà sản xuất thiết lập.
Lắp đặt và điều chỉnh bộ điều chỉnh
Bộ điều chỉnh được lắp đặt trong đường ống khí với bố trí màng ngang. Mặt bích ren được sử dụng để kết nối với đường ống. Để lắp đặt chính xác, mũi tên trên thân phải hướng về bộ đốt.
Áp suất đầu ra được đặt bằng cách xoay vít điều chỉnh (theo chiều kim đồng hồ làm tăng áp suất, ngược chiều kim đồng hồ làm giảm áp suất). Tất cả các thao tác lắp đặt và điều chỉnh áp suất phải được thực hiện bởi nhân viên có trình độ.
