Mô tả

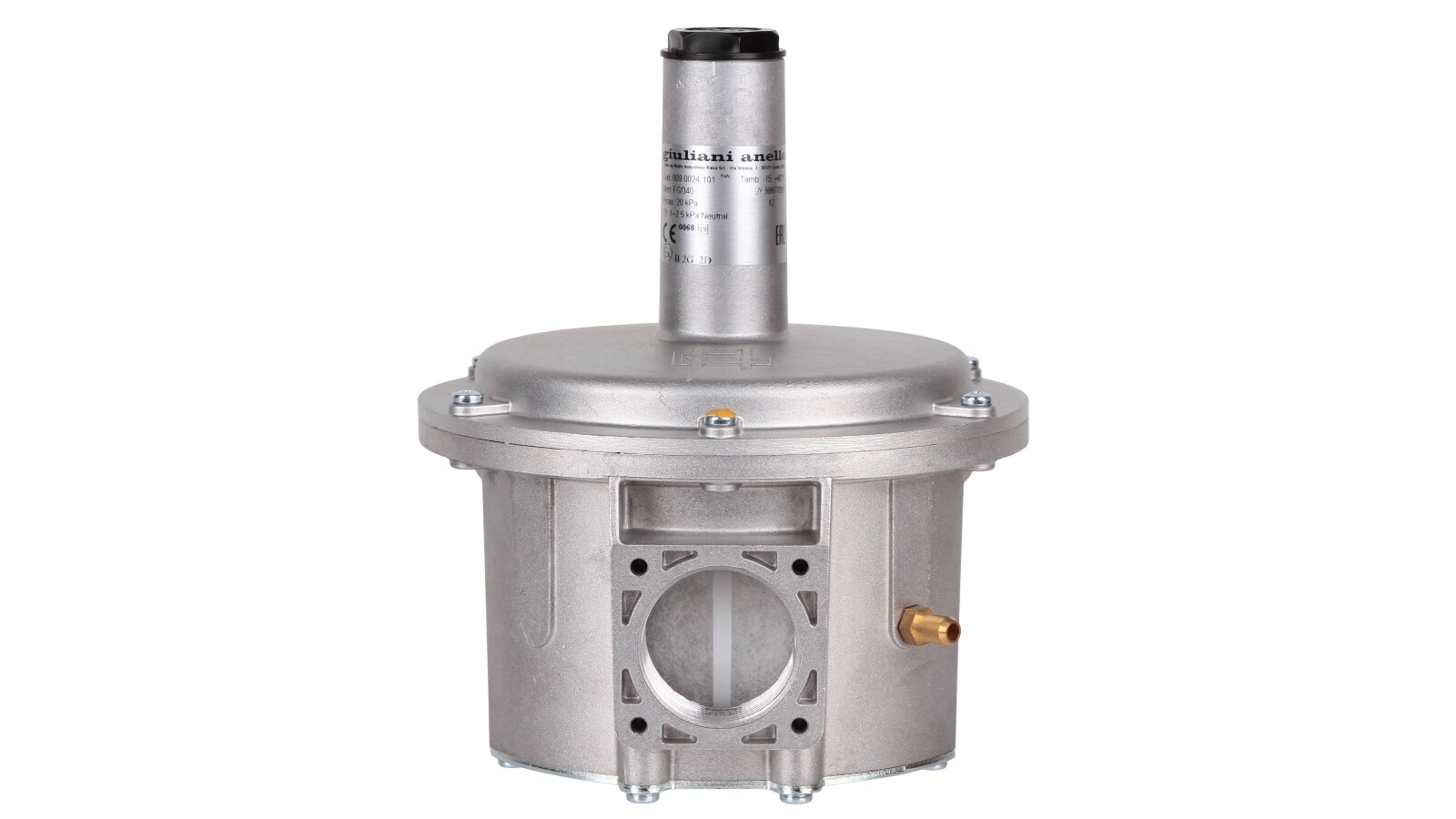

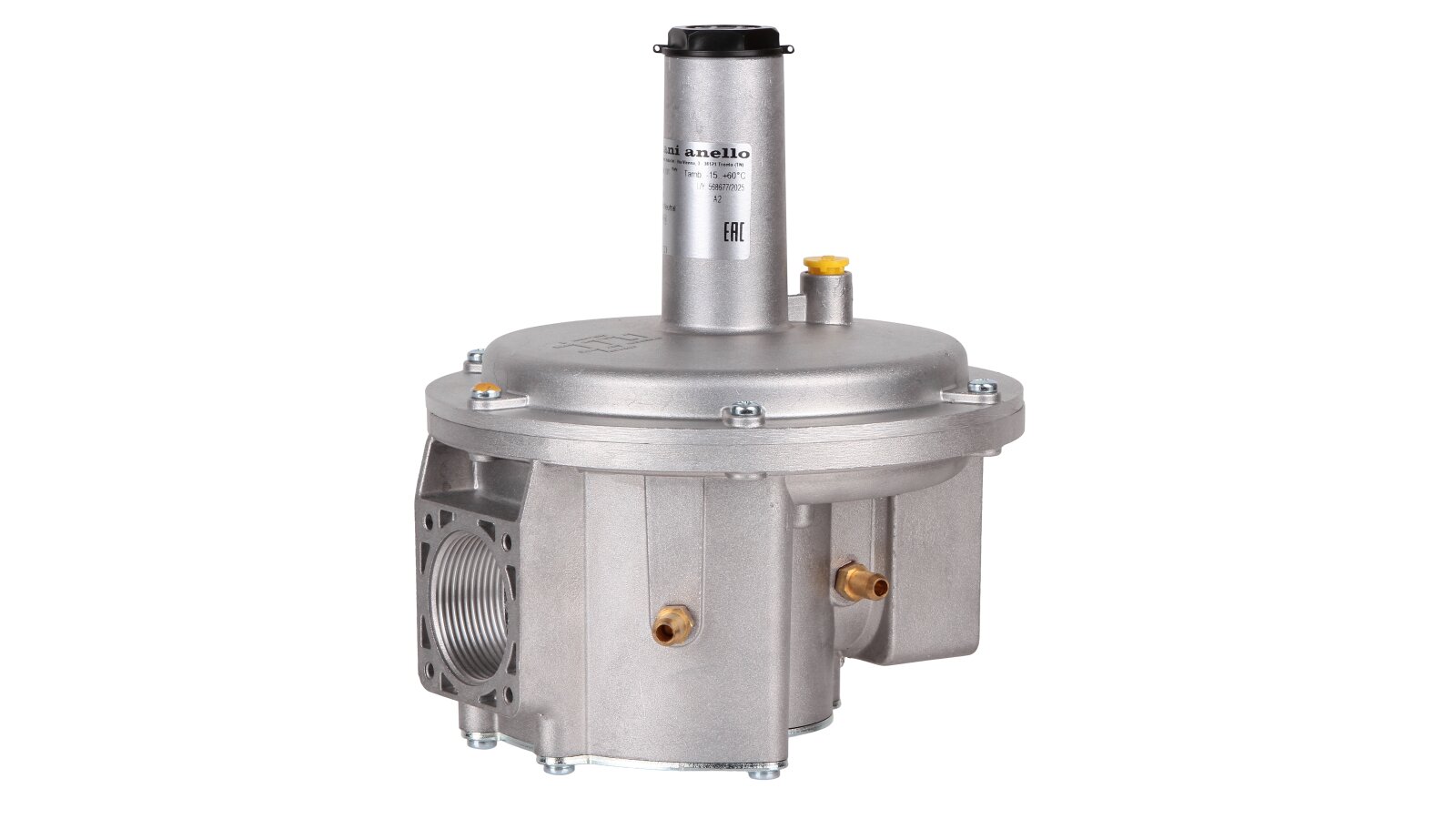

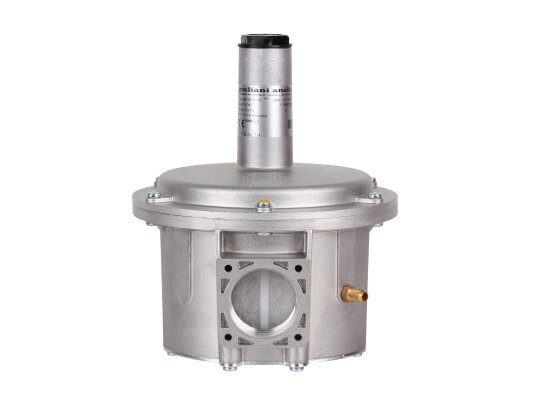

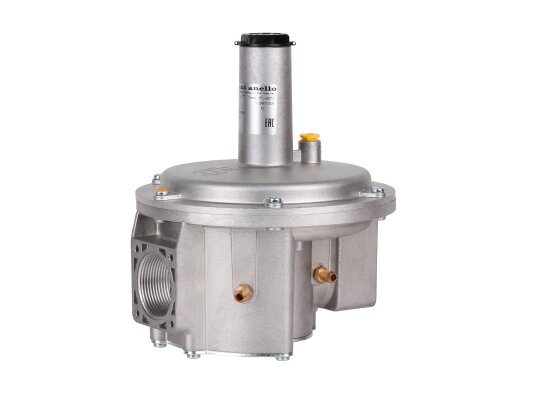

Bộ điều chỉnh áp suất khí Giuliani Anello FGD40, mã: 009.0024.101 cung cấp khả năng điều chỉnh chính xác, các thông số áp suất đầu ra ổn định bất kể sự thay đổi áp suất đường ống khí. Nhờ cấu trúc đúc cường độ cao, vòng đệm kín đáng tin cậy và màng an toàn, nó góp phần vào việc vận hành an toàn của thiết bị khí và ngăn ngừa rò rỉ. Nó được thiết kế để trang bị cho thiết bị khí công nghiệp với áp suất lên đến 0,2 bar. Tuân thủ tiêu chuẩn châu Âu EN 88-1.
Ứng dụng
Bộ điều chỉnh Giuliani Anello FGD40 được sử dụng để trang bị cho các bộ đốt khí tự động / tổ hợp, bộ phân phối khí, tiêu thụ khí tự nhiên, khí đô thị, khí hóa lỏng và các loại khí không ăn mòn khác.

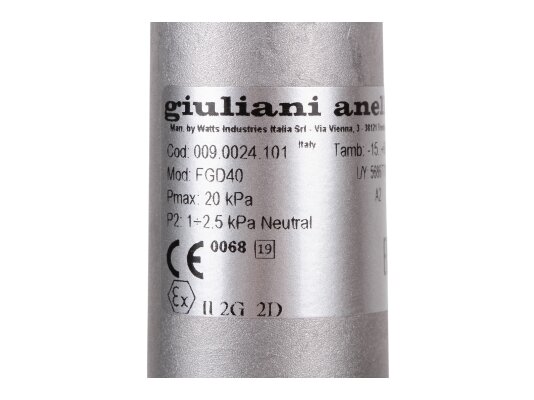

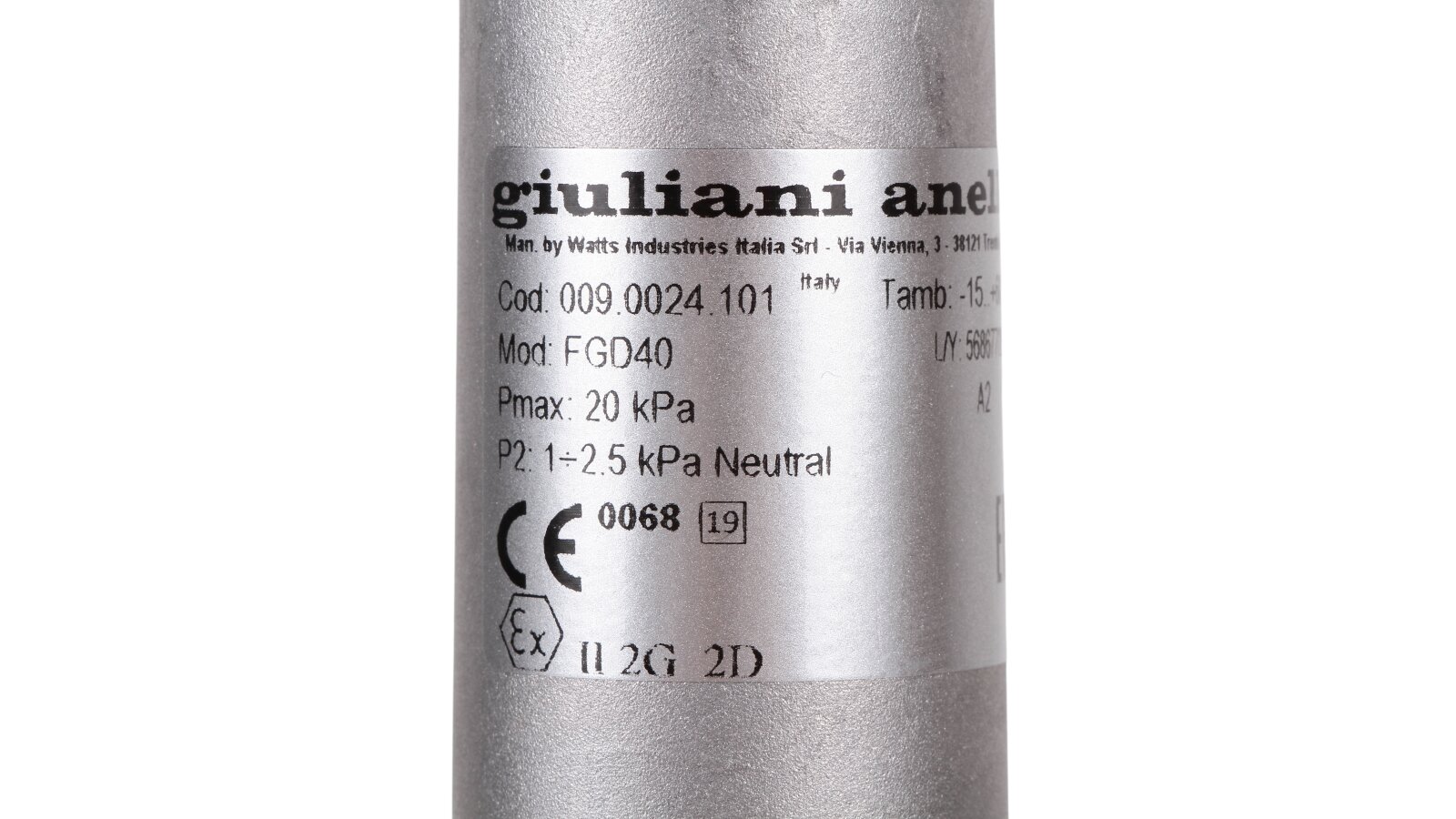

Các thông số và tính năng chính:
- được trang bị lò xo trung tính với phạm vi hoạt động (P2) từ 10-25 mbar;
- áp suất khí đầu vào cho phép: P2 + 5 mbar…200 mbar;
- Nhóm A nhóm 2 theo tiêu chuẩn châu Âu EN88-1 (không được kiểm tra để tắt);
- lắp đặt trong đường ống khí trên ren Rp 1 1/2";
- độ bền cơ học theo các tiêu chuẩn của EN 13611;
- vận hành trong điều kiện nhiệt độ bên ngoài: -15...+60 °C;
- để lắp đặt với vị trí màng ngang.

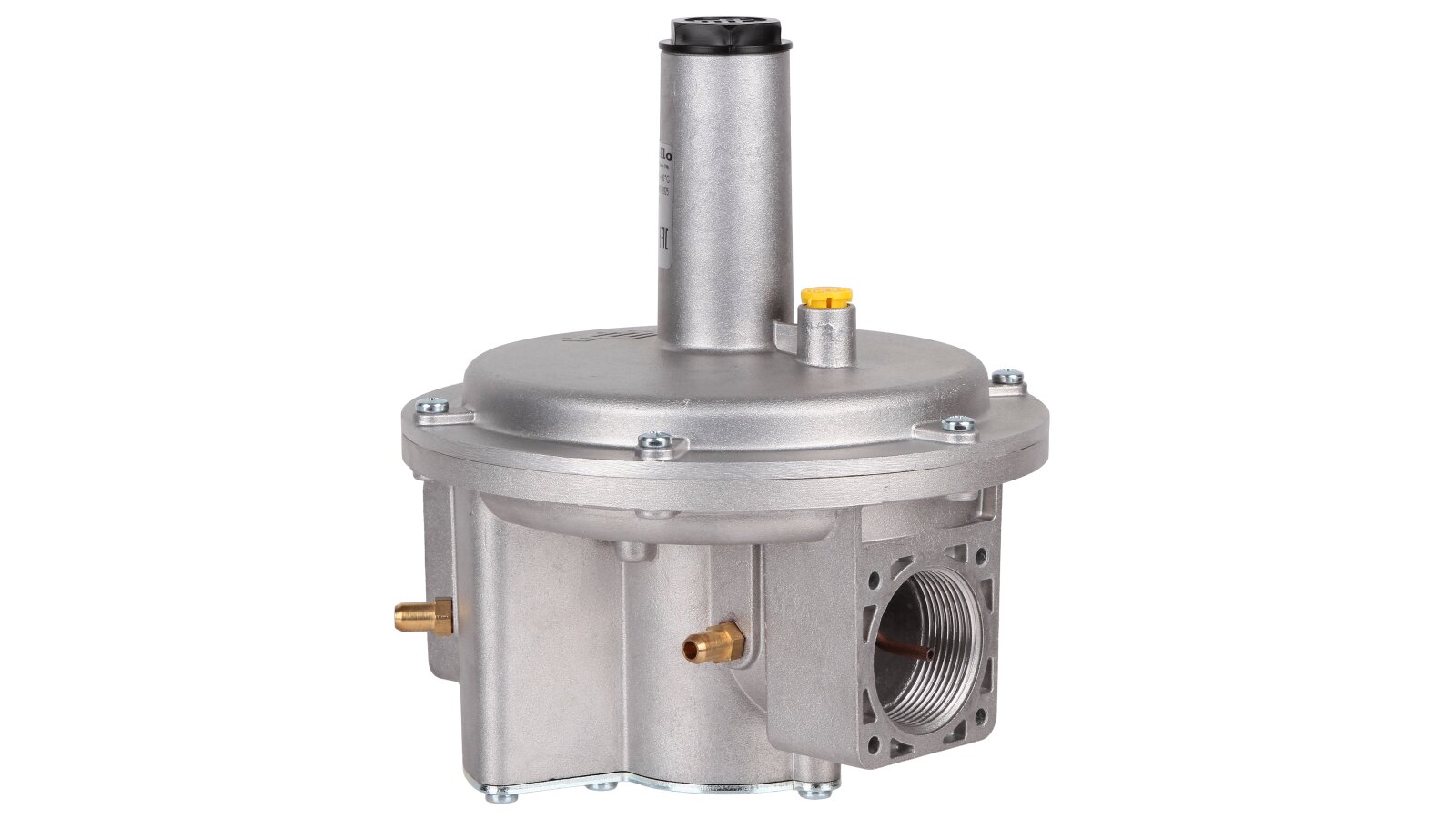

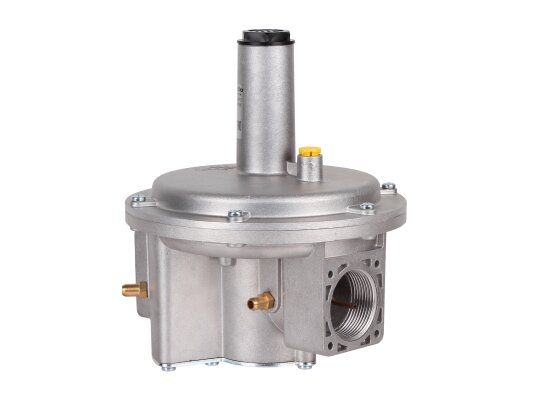

Cấu tạo của bộ điều chỉnh FGD40

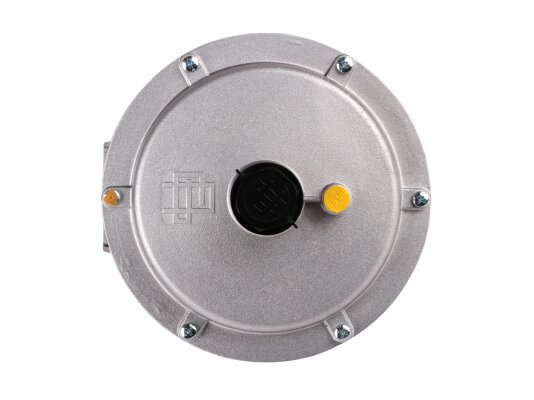

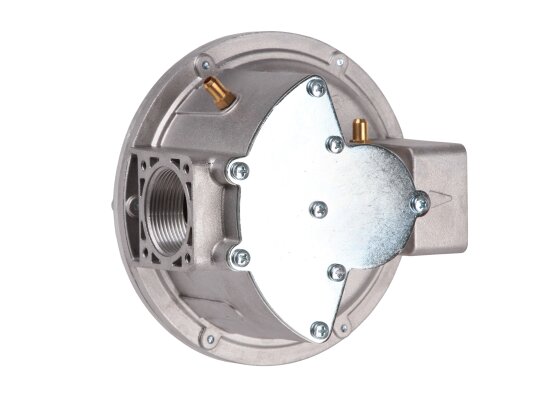

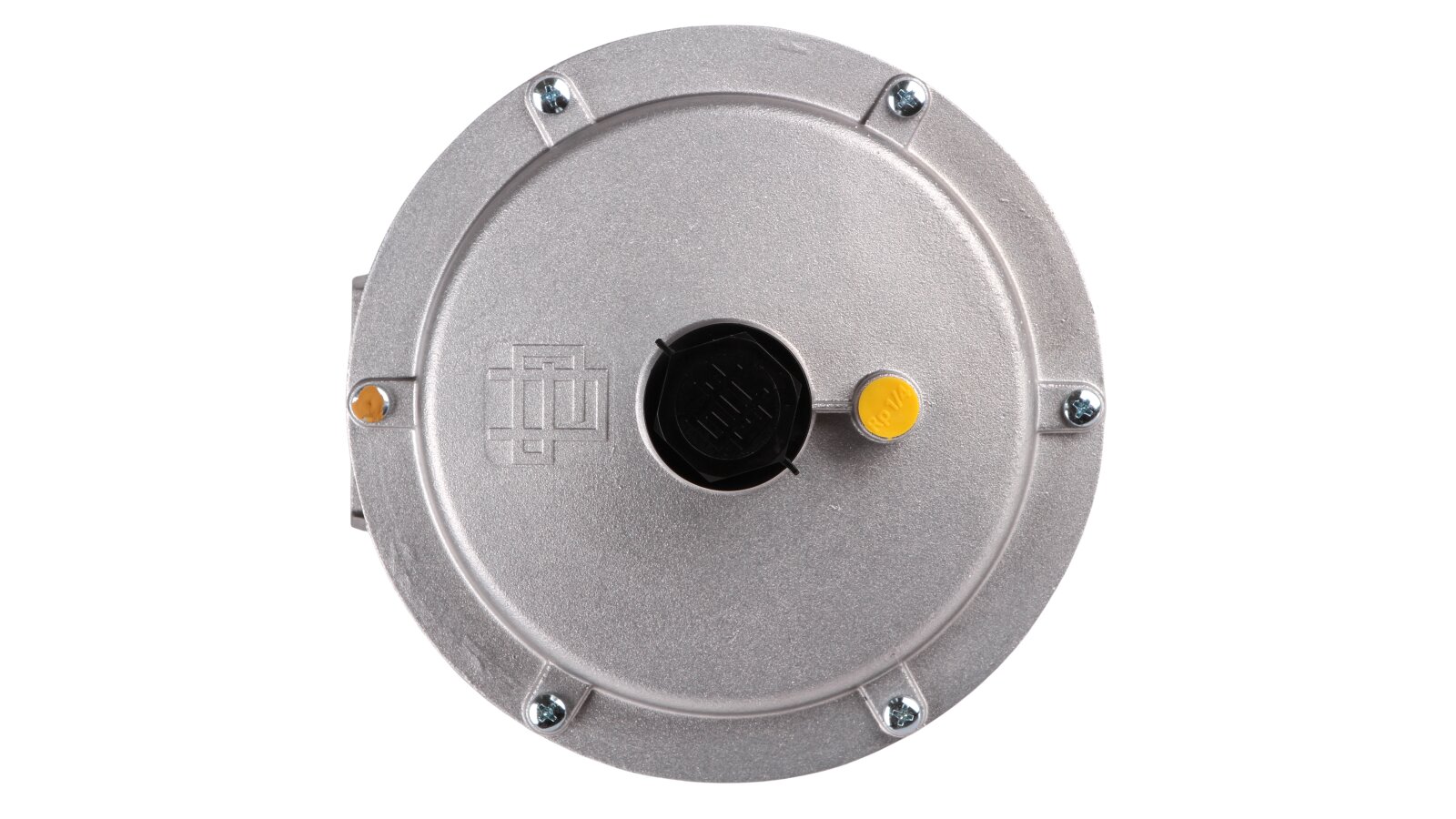

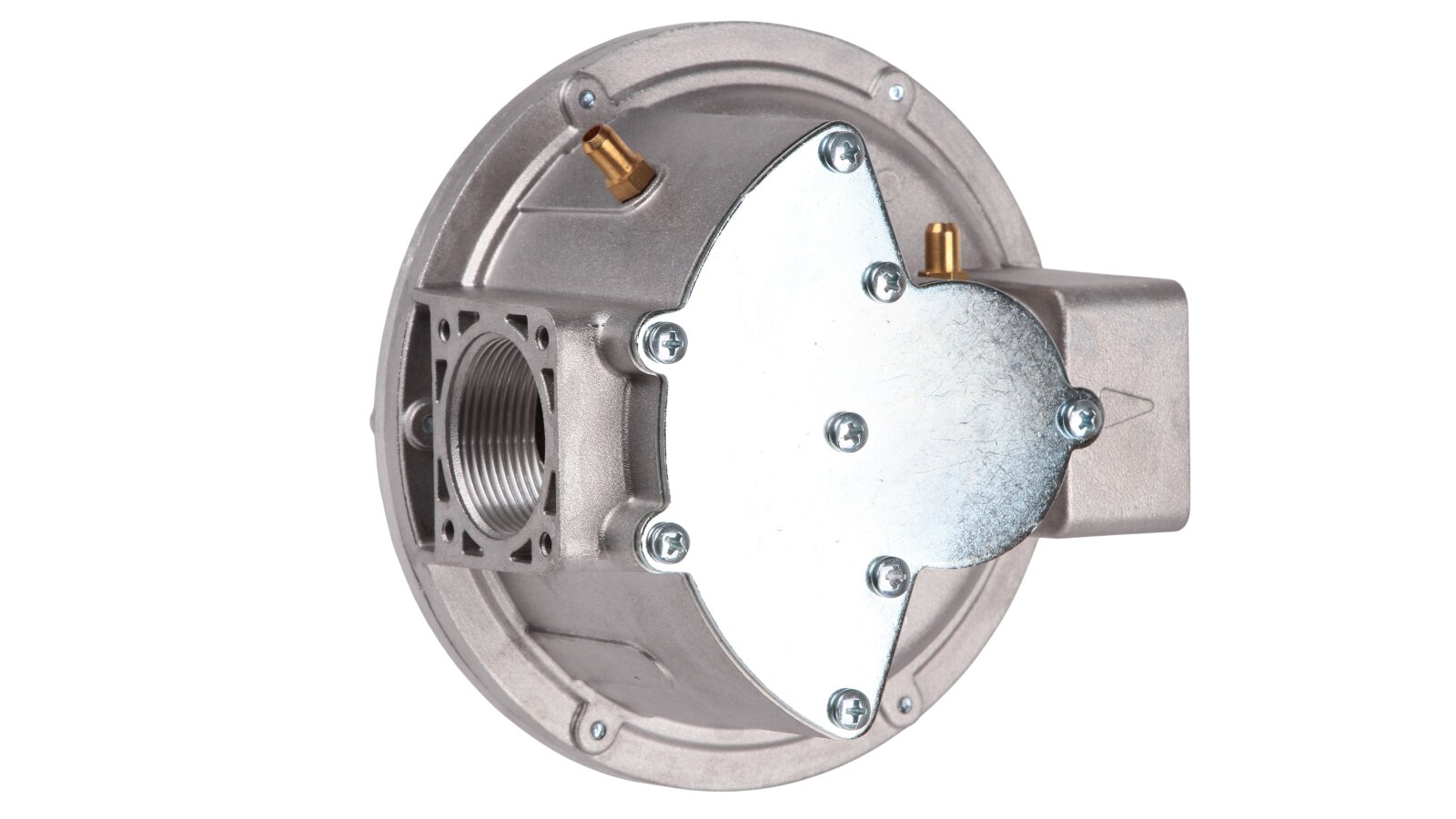

Bộ điều chỉnh áp suất FGD được trang bị thân nhôm đúc với nắp có thể tháo rời, bên dưới có vít điều chỉnh áp suất. Các bộ phận bên trong được làm từ vật liệu bền, chống ăn mòn: nhôm, thép, đồng thau, cao su NBR. Một bộ lọc khí có thể bảo dưỡng được lắp đặt ở đầu vào, bảo vệ màng và vòng đệm khỏi bị tắc nghẽn và hư hỏng bởi các hạt thô. Bộ điều chỉnh được trang bị các đầu nối để đo áp suất.
Bộ điều chỉnh được hoàn thiện với ba màng và vòng đệm kín làm bằng cao su kín khí. Màng bù chịu trách nhiệm ổn định áp suất đầu vào, màng làm việc duy trì áp suất đầu ra theo cài đặt và màng an toàn dùng để niêm phong đường ống khí. Trong trường hợp màng làm việc bị hư hỏng, rò rỉ không vượt quá 70 dm3/h. Nhờ màng an toàn, không cần lắp đặt ống thoát khí.
Bộ điều chỉnh áp suất FGD không đòi hỏi nhiều bảo trì. Trong quá trình vận hành, chỉ cần làm sạch bộ lọc (vòng đệm nắp bộ lọc được thay thế đồng thời). Việc thay thế màng được thực hiện theo khuyến nghị của nhà sản xuất.
Lắp đặt và điều chỉnh bộ điều chỉnh
Bộ điều chỉnh phải được lắp đặt trên đường ống khí nằm ngang. Mặt bích ren được sử dụng để cố định vào đường ống khí. Điều quan trọng là lắp đặt bộ điều chỉnh chính xác, căn chỉnh mũi tên trên thân với hướng dòng khí.
Việc đặt các thông số áp suất đầu ra được thực hiện bằng cách xoay vít điều chỉnh (xoay theo chiều kim đồng hồ làm tăng áp suất, ngược chiều kim đồng hồ làm giảm). Để truy cập cài đặt, nắp phải được tháo ra. Tất cả các hoạt động lắp đặt và điều chỉnh phải được thực hiện bởi nhân viên có chuyên môn.
