Mô tả

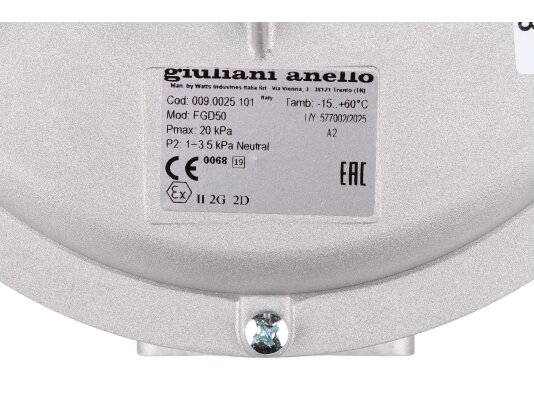

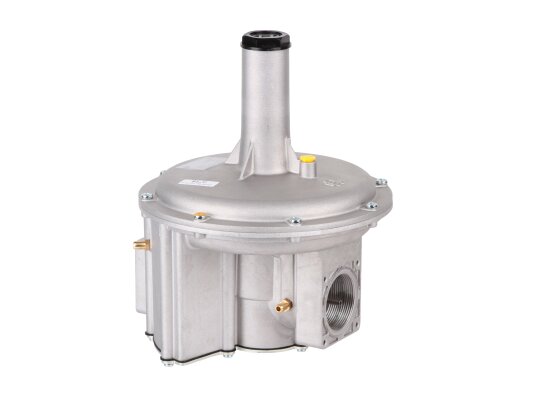

Bộ điều chỉnh áp suất khí Giuliani Anello FGD50, mã: 009.0025.101 được sử dụng để giảm áp suất đầu vào một cách an toàn và tự động duy trì ở một mức đã đặt, có tính đến cài đặt lò xo, bất kể sự thay đổi của áp suất đường ống chính. Nó được sử dụng trong thiết bị khí công nghiệp với áp suất lên đến 0,2 bar. Tuân thủ tiêu chuẩn Châu Âu EN 88-1.
Ứng dụng
Bộ điều chỉnh Giuliani Anello FGD50 phù hợp để trang bị cho thiết bị khí đốt khí tự nhiên, khí đô thị, khí hóa lỏng và các loại khí không gây ăn mòn khác. Nó được sử dụng để điều chỉnh khí hiệu quả trong hoạt động của bộ đốt khí/kết hợp tự động, bộ phân phối khí.
Các thông số và tính năng chính:
- được trang bị lò xo trung tính với phạm vi hoạt động (P2) từ 10-35 mbar;
- áp suất khí đầu vào: P2 + 5 mbar…200 mbar;
- tuân thủ loại A gr. 2 theo tiêu chuẩn Châu Âu EN88-1 (không được kiểm tra để ngắt);
- lắp đặt trên đường ống khí với ren Rp 2";
- độ bền cơ học theo tiêu chuẩn Châu Âu EN 13611;
- nhiệt độ môi trường cho phép: -15...+60 °C;
- dành cho lắp đặt ngang.
Thiết kế và комплектация

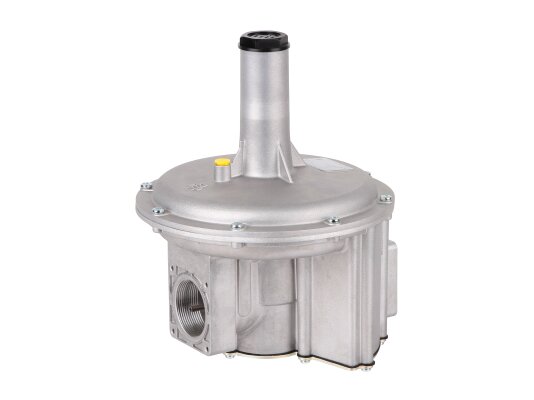

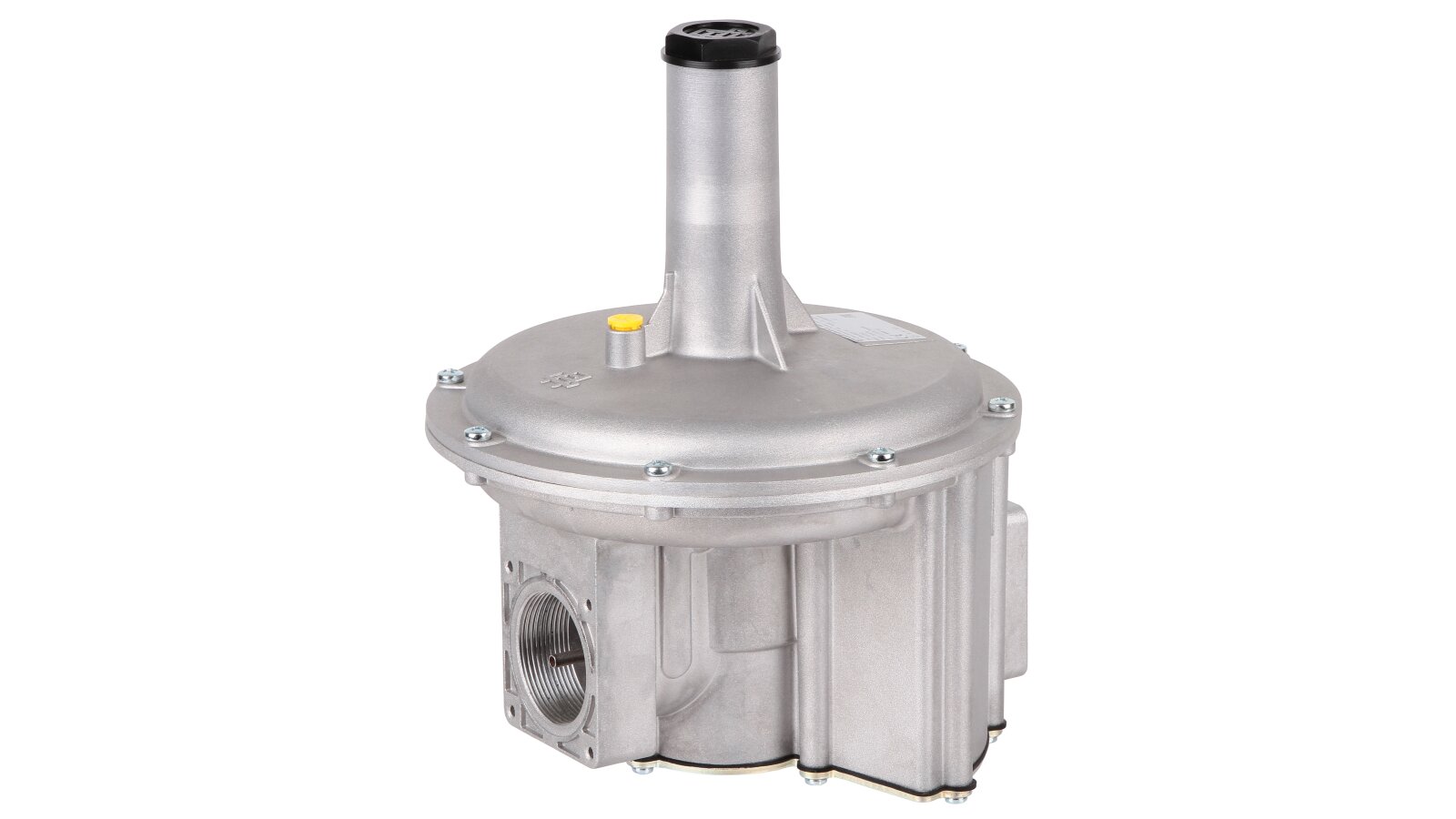

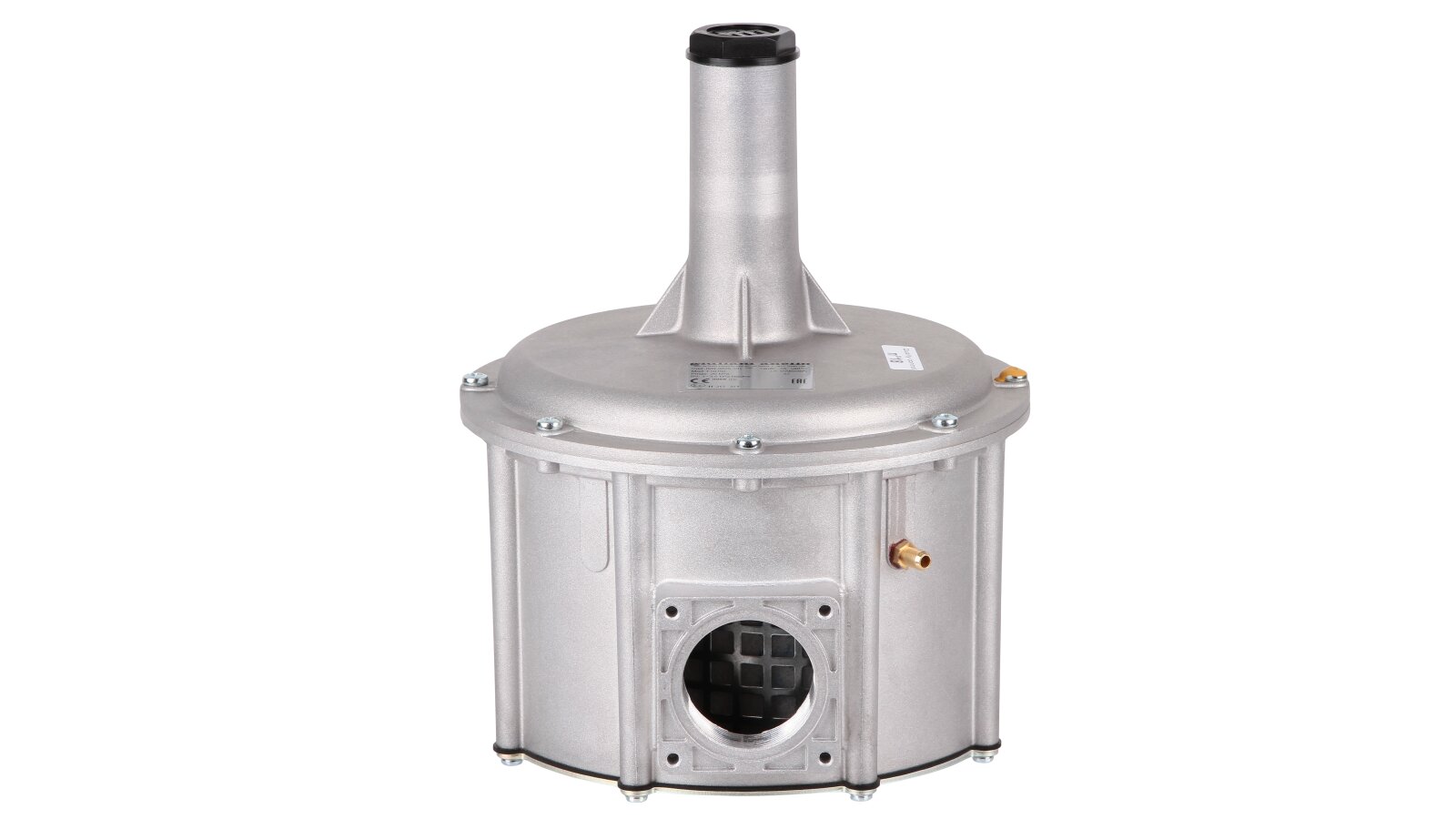

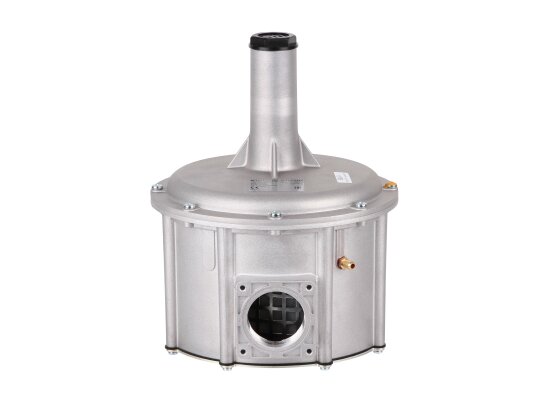

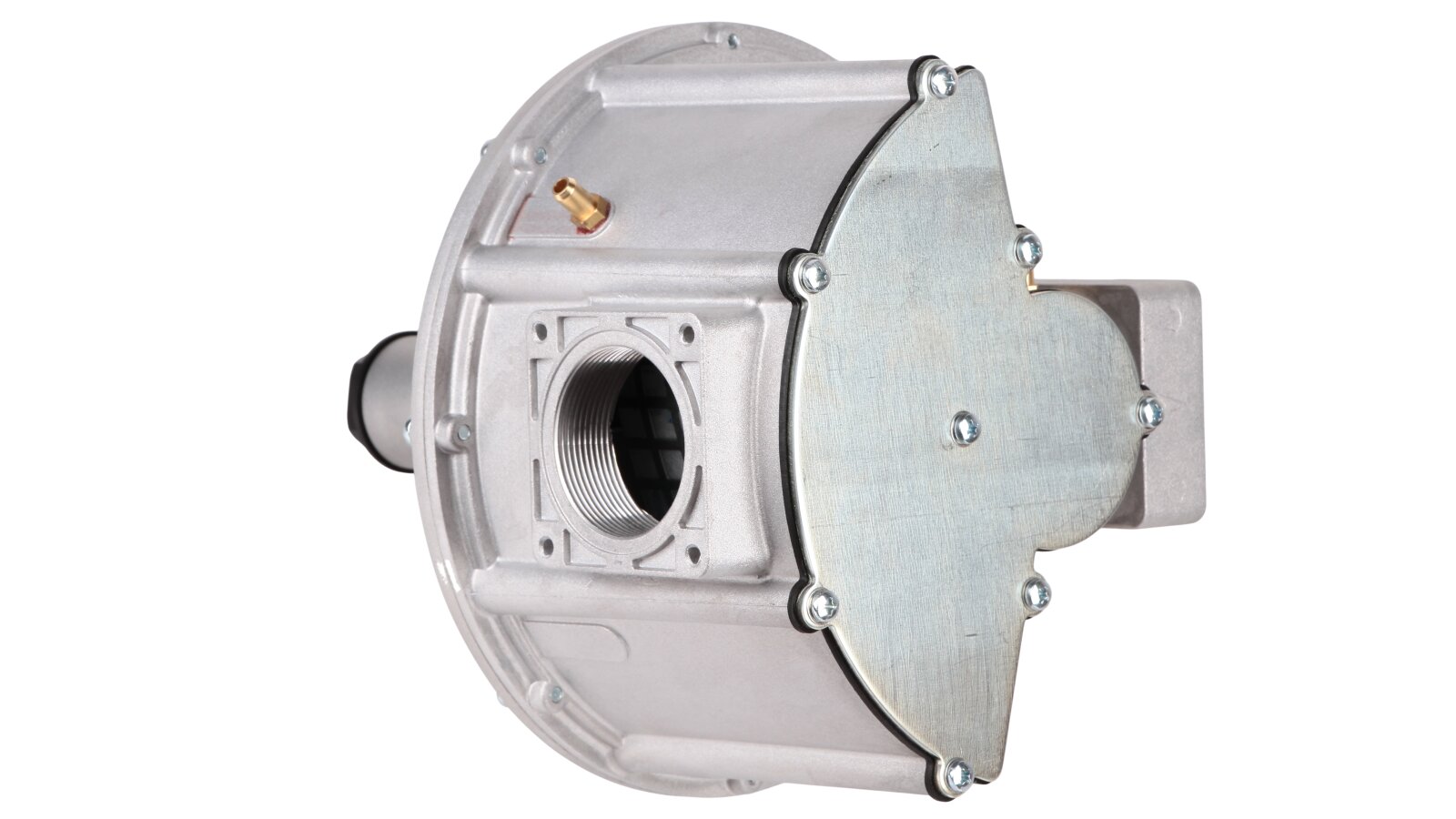

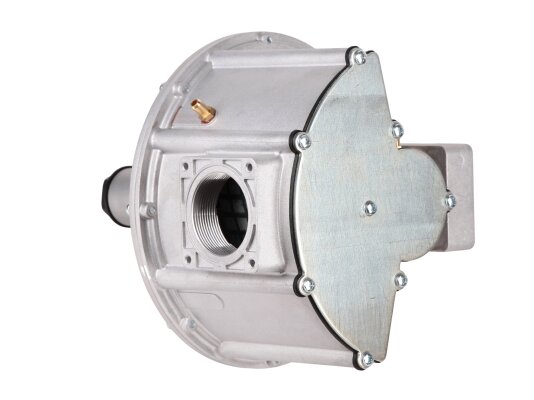

Bộ điều chỉnh áp suất FGD được lắp ráp trong một vỏ có độ bền cao với nắp tháo rời làm bằng nhôm chống ăn mòn đúc. Các bộ phận bên trong được làm bằng nhôm, thép, đồng thau và vật liệu polyme. Dòng chảy đi qua bộ lọc đầu vào tích hợp, giúp bảo vệ thêm màng ngăn và phớt khỏi hư hỏng do các hạt rắn.

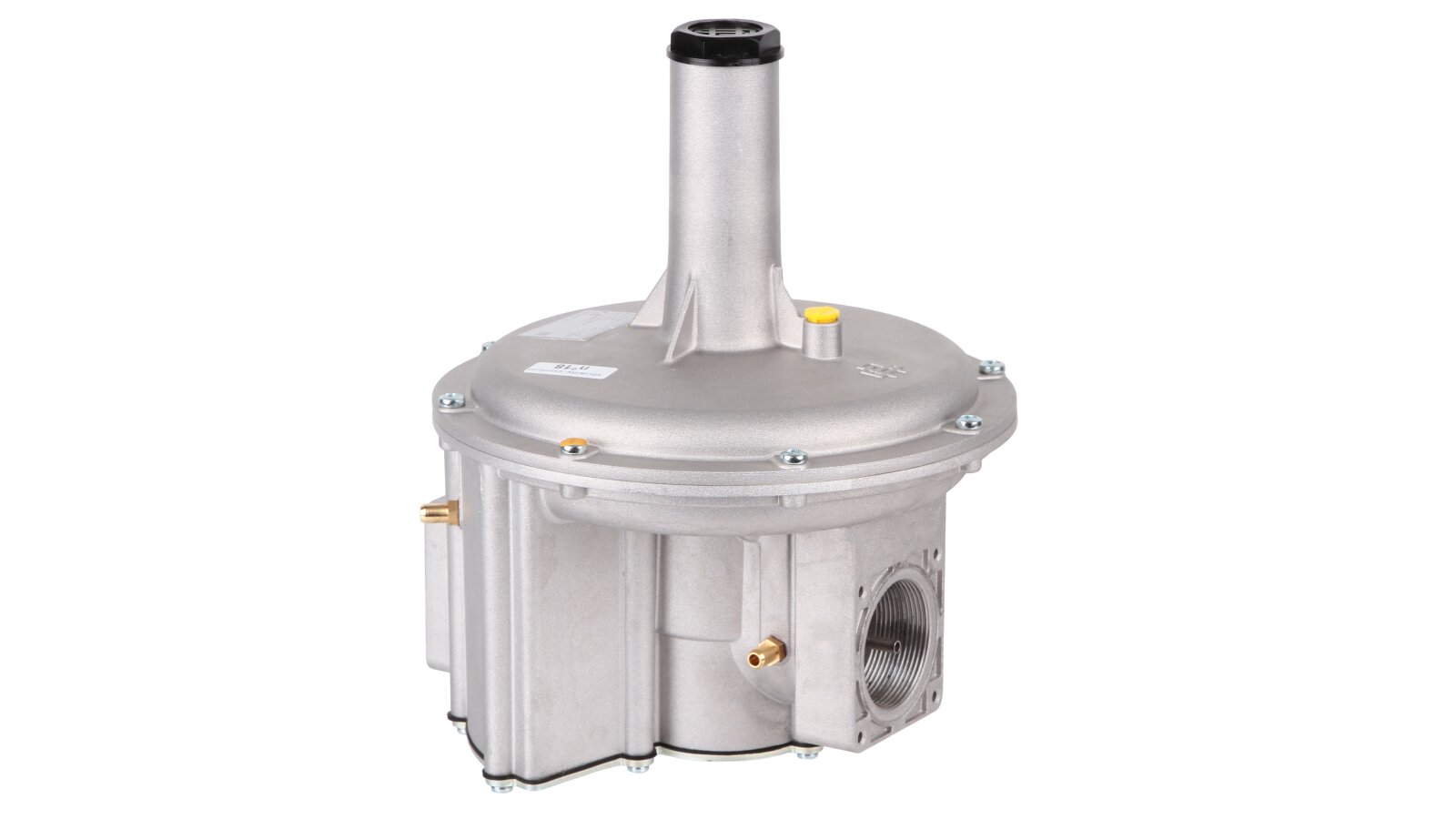

Bộ điều chỉnh được hoàn thiện với ba màng ngăn và phớt làm kín bằng cao su NBR. Màng bù ổn định áp suất đầu vào, màng làm việc cung cấp áp suất đầu ra có tính đến cài đặt lò xo và màng an toàn góp phần đảm bảo độ kín của đường ống khí trong trường hợp hư hỏng màng làm việc (rò rỉ không quá 70 dm3/h), không yêu cầu lắp đặt ống để thoát khí. Bộ điều chỉnh được trang bị các đầu nối để giám sát áp suất đầu vào và đầu ra.
Bộ điều chỉnh áp suất FGD không yêu cầu bảo trì bổ sung trong quá trình vận hành, ngoại trừ vệ sinh bộ lọc và kiểm soát áp suất. Việc thay thế màng được thực hiện theo khuyến nghị của nhà sản xuất.
Lắp đặt và điều chỉnh bộ điều chỉnh
Bộ điều chỉnh phải được đặt chỉ trên đường ống khí ngang. Mặt bích ren được sử dụng để cố định. Để lắp đặt chính xác, mũi tên trên vỏ phải thẳng hàng với hướng dòng khí.

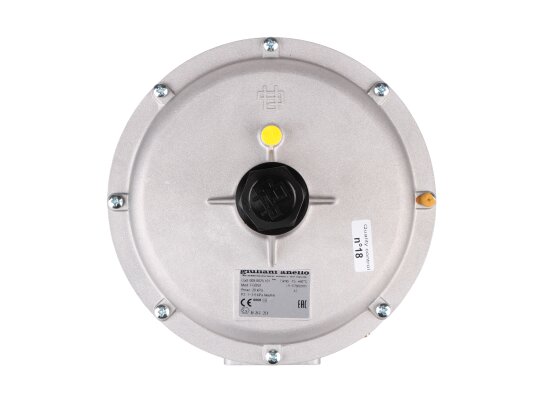

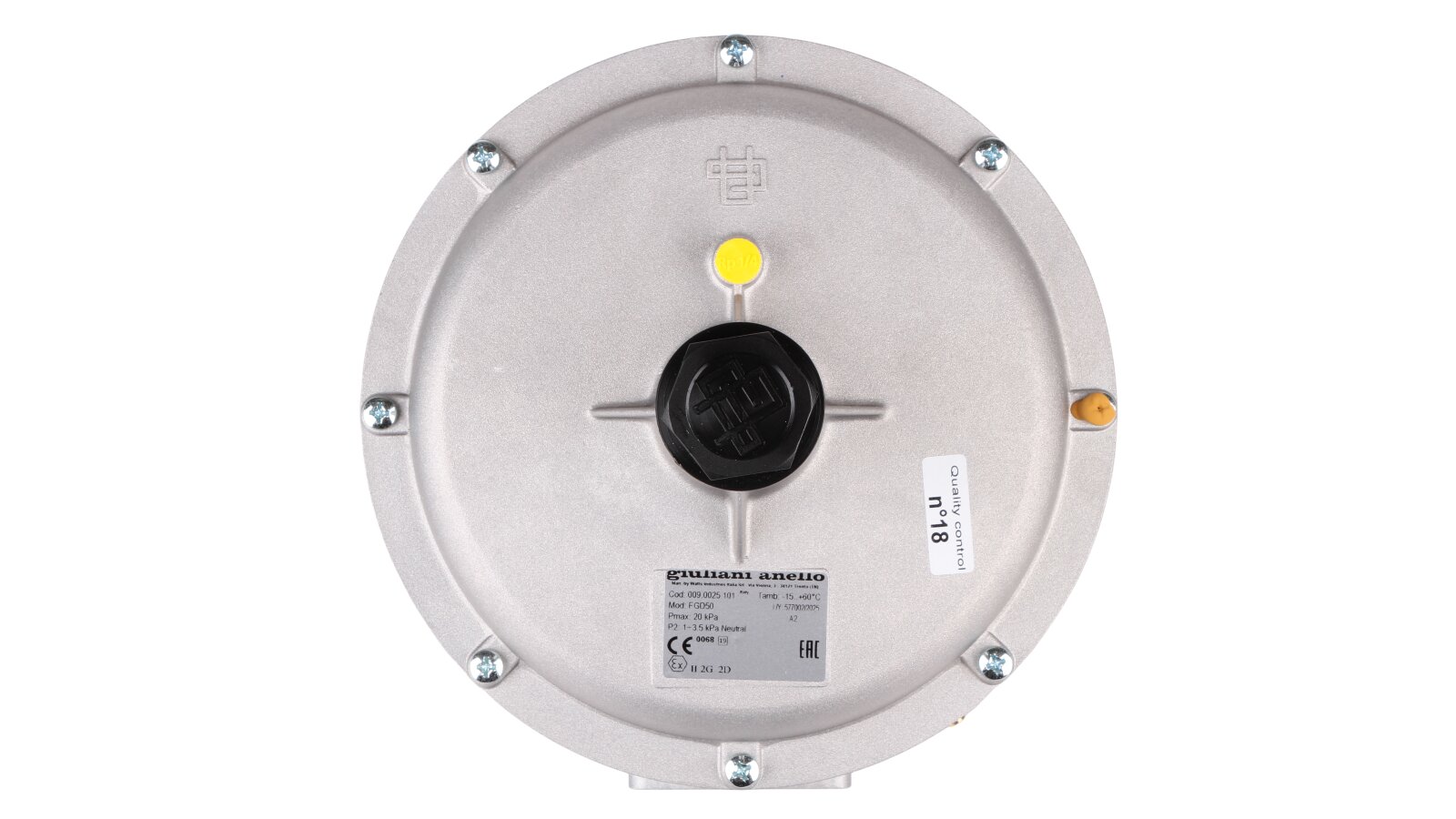

Một vít điều chỉnh được cung cấp để đặt các thông số làm việc (xoay theo chiều kim đồng hồ làm tăng áp suất, ngược chiều kim đồng hồ làm giảm áp suất). Việc truy cập vào cài đặt từ trên xuống (dưới nắp tháo rời). Các thao tác phải được thực hiện bởi một chuyên gia có trình độ.
