Mô tả

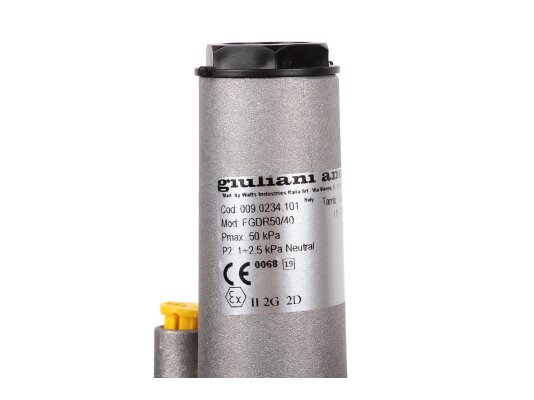

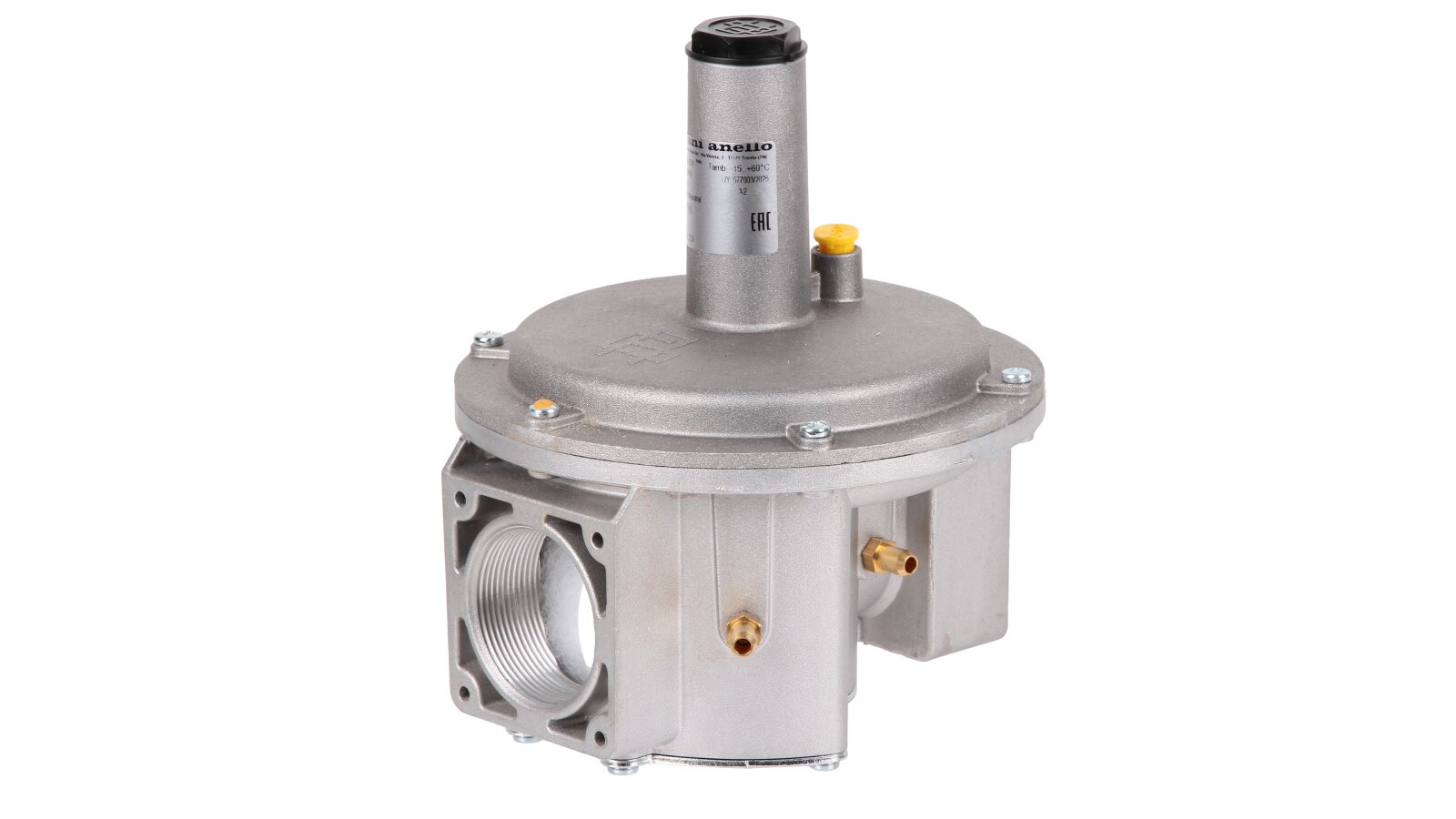

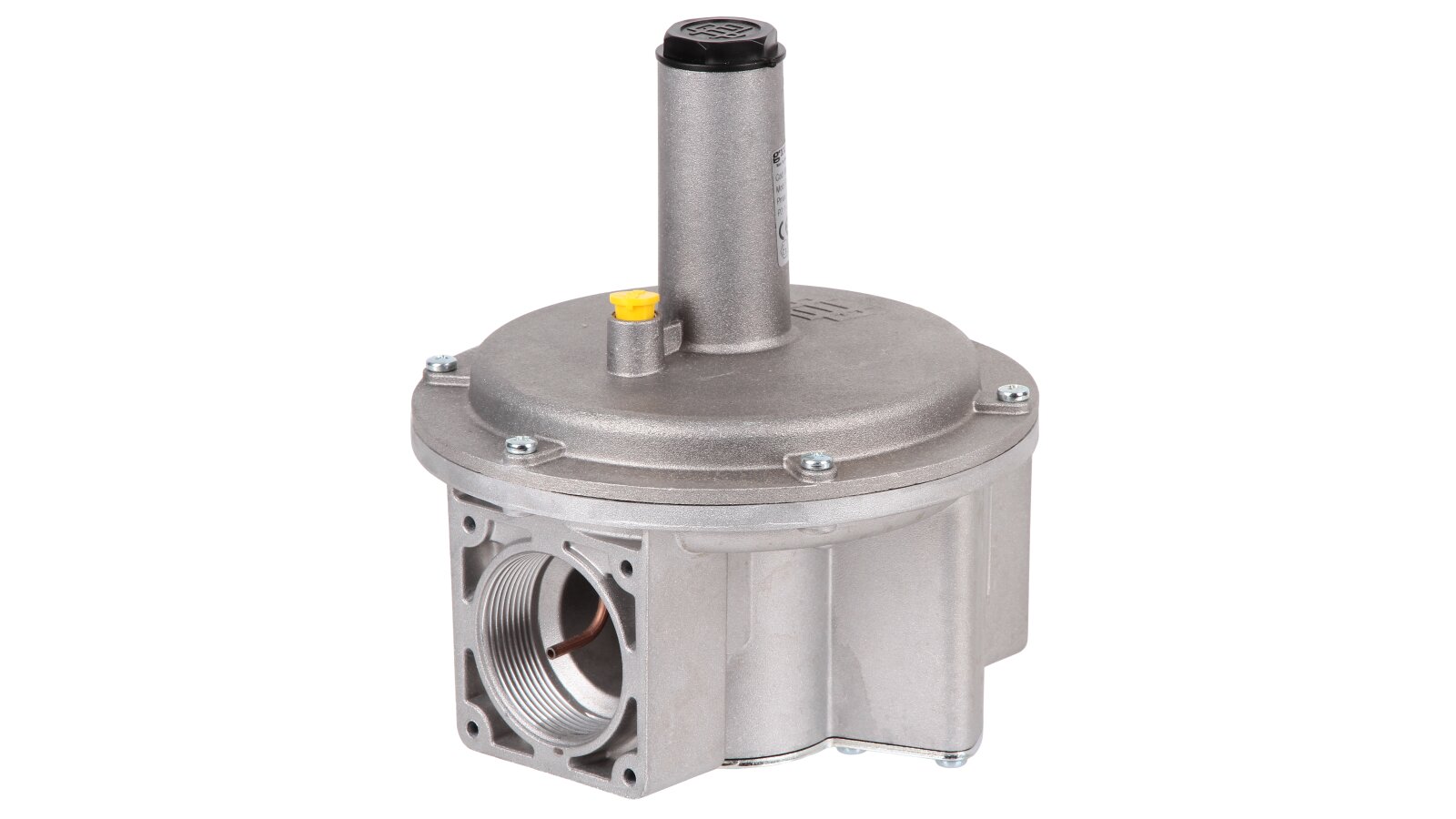

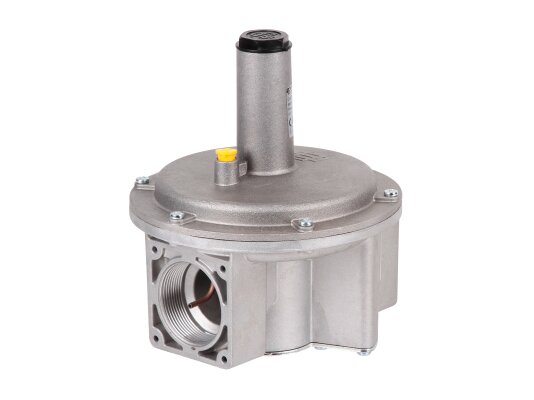

Bộ điều chỉnh áp suất khí Giuliani Anello FGDR50/40, mã: 009.0234.101 được sử dụng để tự động giảm và duy trì áp suất khí ở một mức nhất định theo cài đặt lò xo. Nó được sử dụng trong các hệ thống đốt khí công nghiệp. Tuân thủ tiêu chuẩn Châu Âu EN 88-1.
Ứng dụng
Bộ điều chỉnh được tích hợp vào thiết bị khí tiêu thụ khí tự nhiên, khí đô thị, khí hóa lỏng hoặc các loại khí trơ khác. Nó là một phần của các hệ thống có bộ đốt tự động (khí, khí/nhiên liệu lỏng), bộ phân phối khí.
Các thông số và tính năng chính:
- áp suất khí đầu vào: P2 (phạm vi làm việc) + 30 mbar….500 mbar;
- được trang bị lò xo trung tính, cài đặt áp suất đầu ra trong khoảng: 10-25 mbar;
- tuân thủ loại A gr. 2 theo tiêu chuẩn Châu Âu EN88-1;
- phương pháp kết nối ren, kích thước lỗ Rp 2";
- độ bền cơ học theo tiêu chuẩn Châu Âu EN 13611;
- phạm vi nhiệt độ hoạt động: -15...+60 °C;
- lắp đặt trong hệ thống: bố trí màng ngăn ngang.
Thiết kế và комплектация

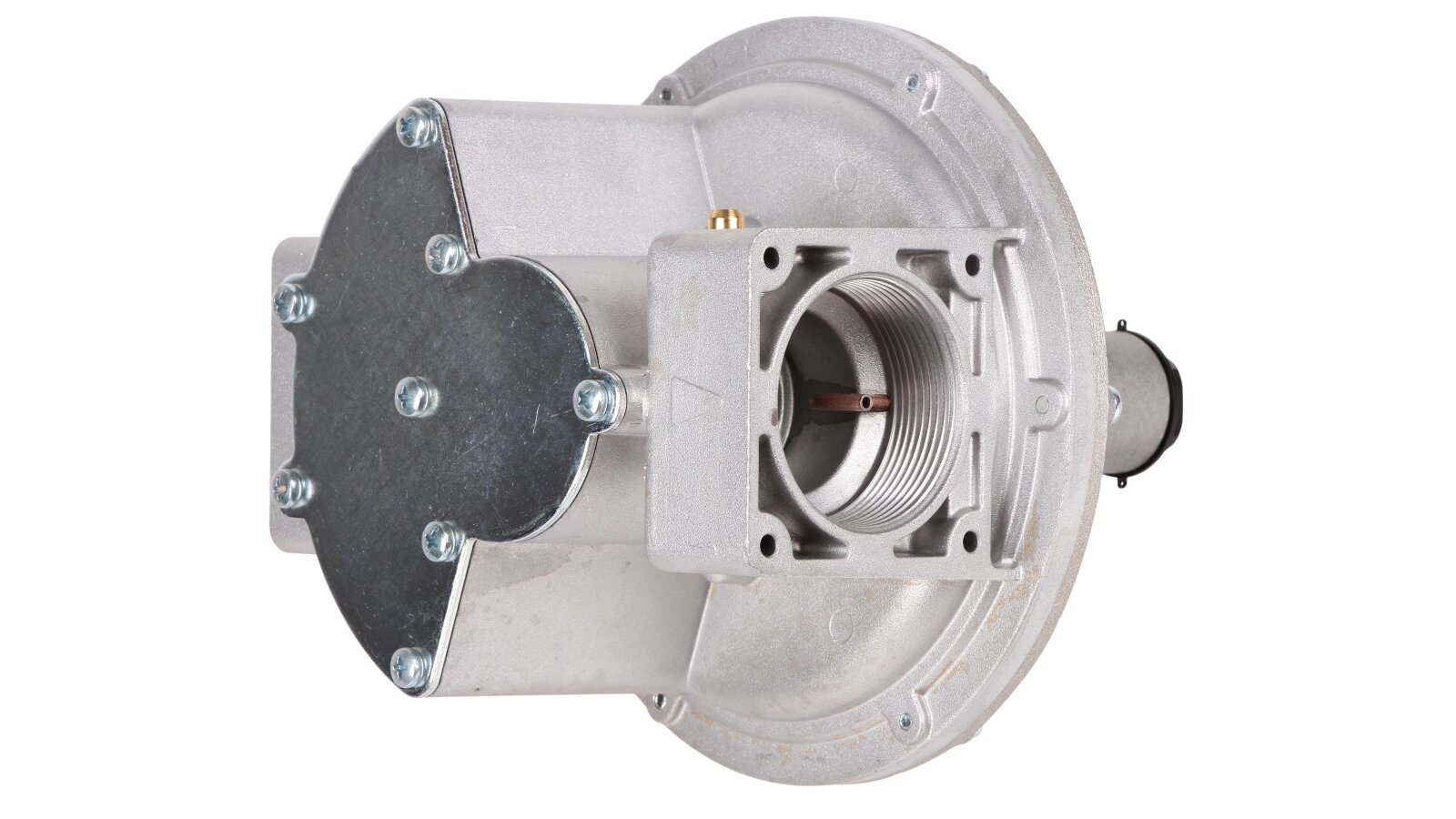

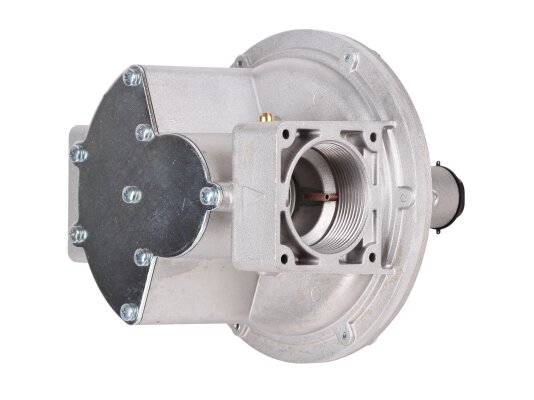

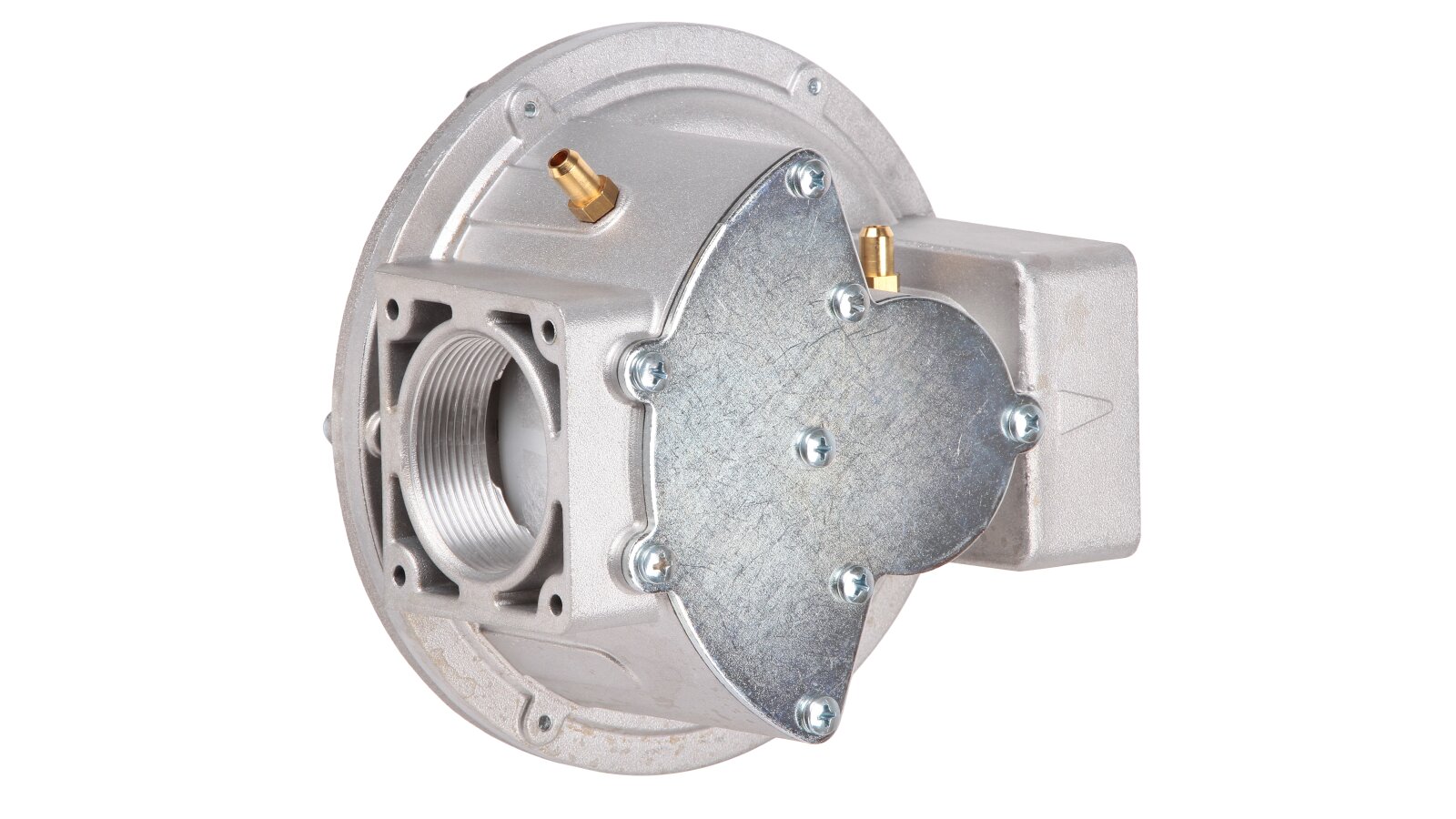

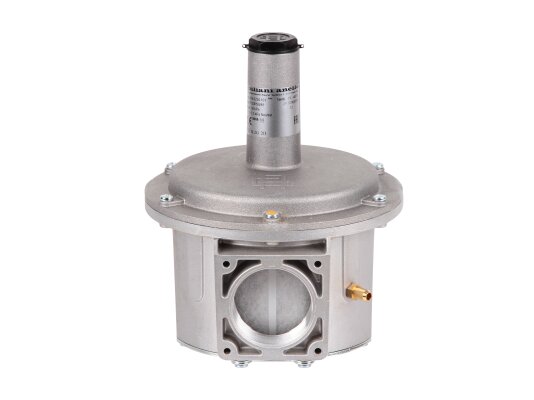

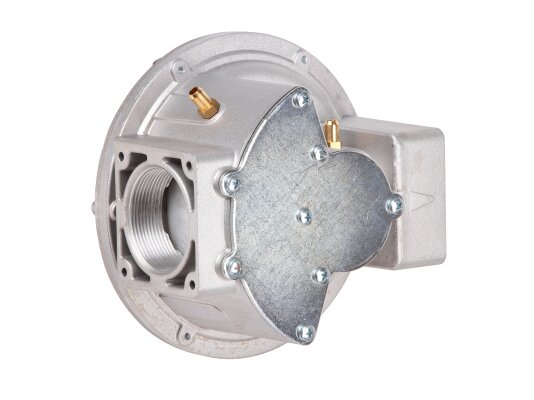

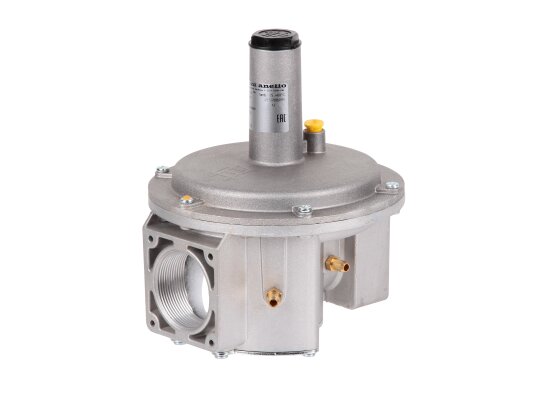

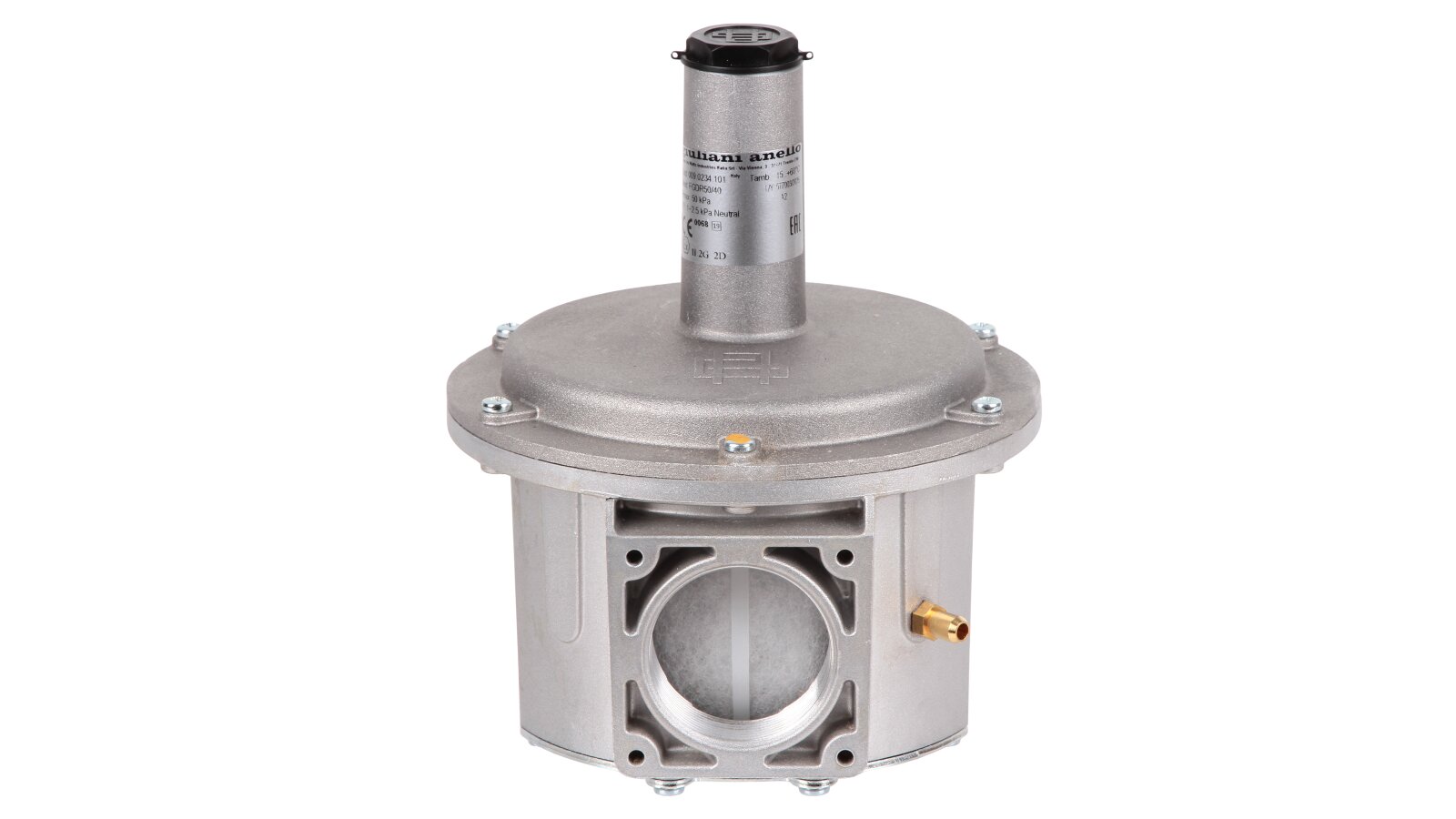

Bộ điều chỉnh áp suất FGDR được trang bị thân chống ăn mòn với nắp tháo rời, đúc từ hợp kim nhôm. Các bộ phận bên trong được làm từ nhôm, thép, đồng thau và vật liệu tổng hợp. Dòng chảy đầu vào đi qua bộ lọc tích hợp, làm sạch các tạp chất.
Bộ điều chỉnh bao gồm màng ngăn bù, màng ngăn an toàn, màng ngăn làm việc và vòng đệm làm kín bằng cao su NBR. Nhờ màng ngăn an toàn tích hợp, không cần lắp đặt ống dẫn khí thải, độ kín khít của đường ống khí được đảm bảo trong trường hợp hư hỏng màng ngăn làm việc (với tốc độ rò rỉ không quá 70 dm3/h).

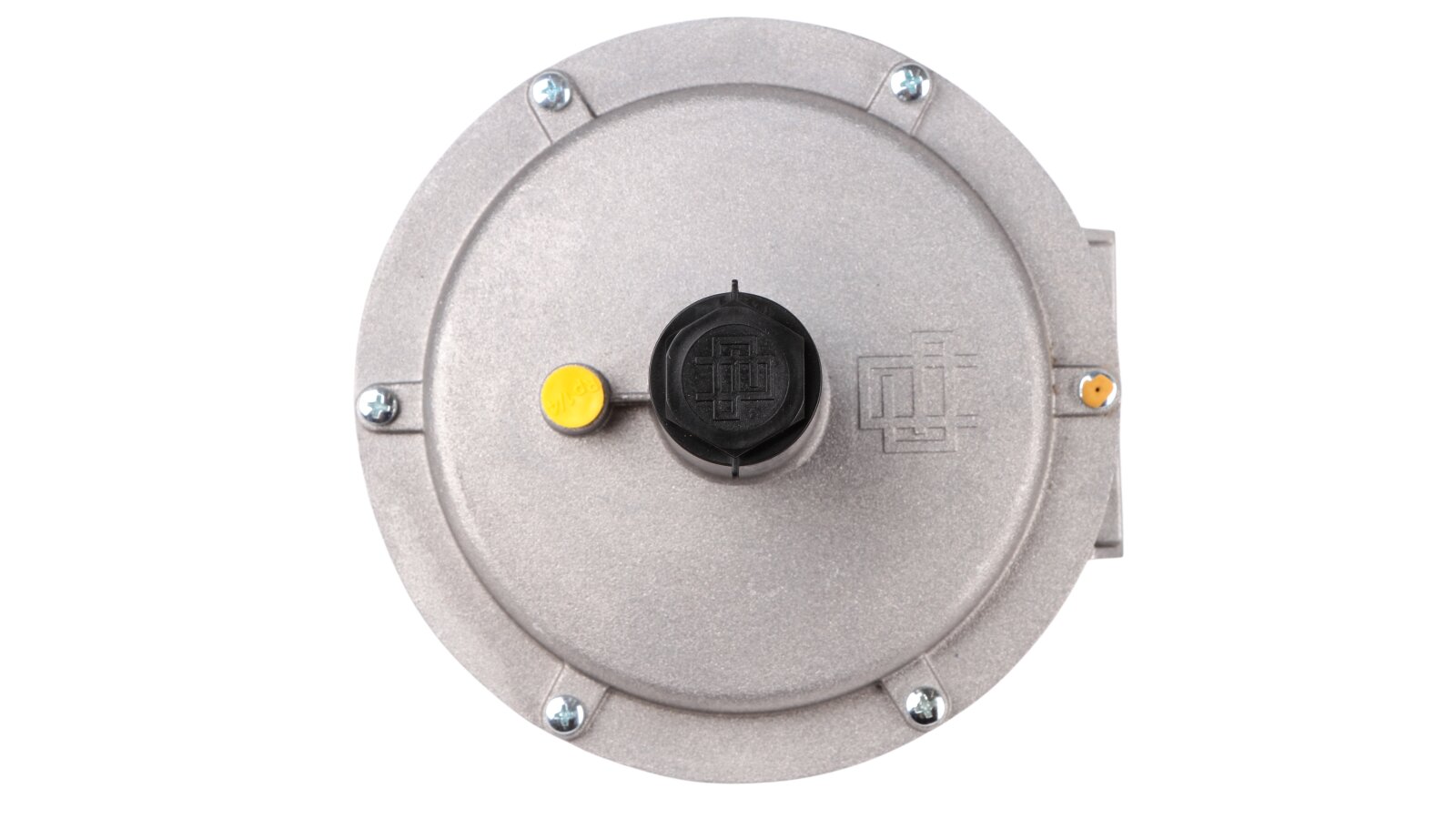

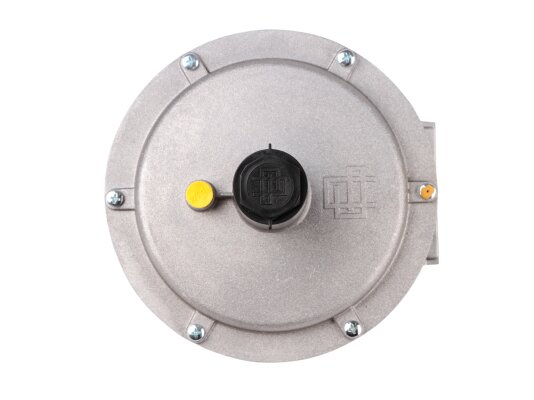

Bộ điều chỉnh được trang bị các đầu nối để đo áp suất đầu vào và đầu ra. Một vít điều chỉnh được cung cấp để cài đặt các thông số đầu ra. Khả năng tiếp cận bộ phận điều chỉnh từ phía trên.
Bộ điều chỉnh FGDR không cần bảo trì. Bộ lọc được lắp đặt ở đầu vào phải được làm sạch định kỳ khỏi các tạp chất.
Yêu cầu lắp đặt
Bộ điều chỉnh được lắp đặt với màng ngăn ở vị trí nằm ngang bằng cách sử dụng mặt bích ren. Mũi tên trên thân phải thẳng hàng với hướng dòng khí. Tất cả các thao tác lắp đặt và điều chỉnh được thực hiện bởi một chuyên gia có trình độ.
