Mô tả

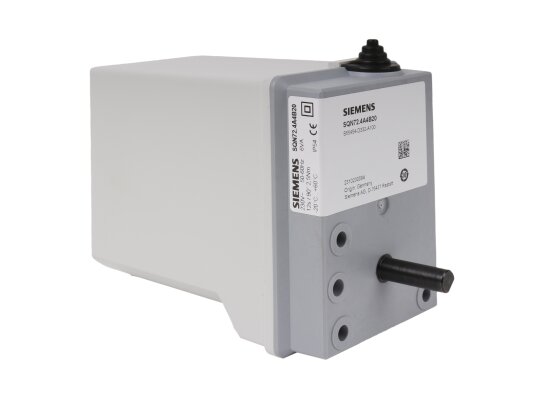

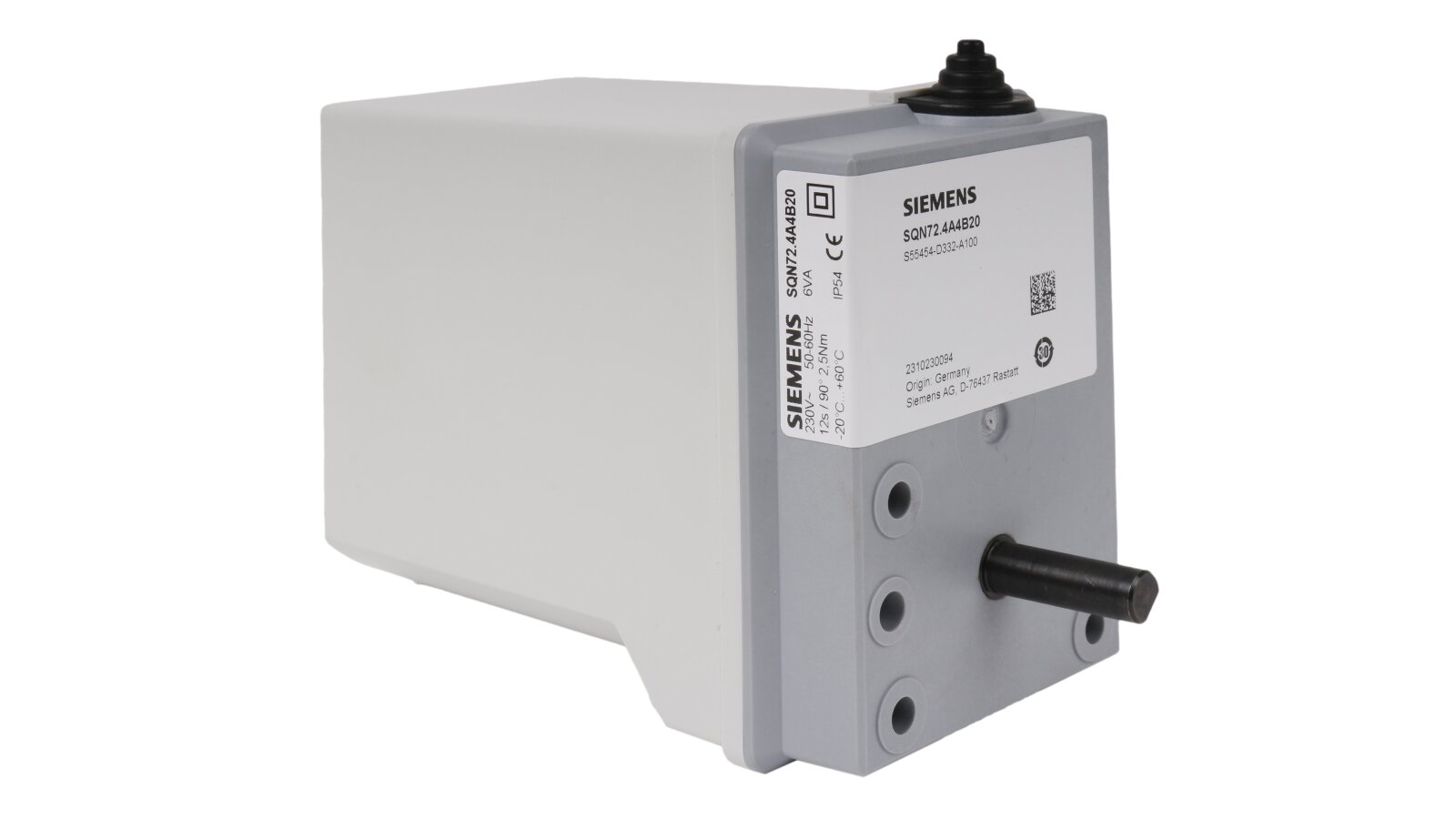

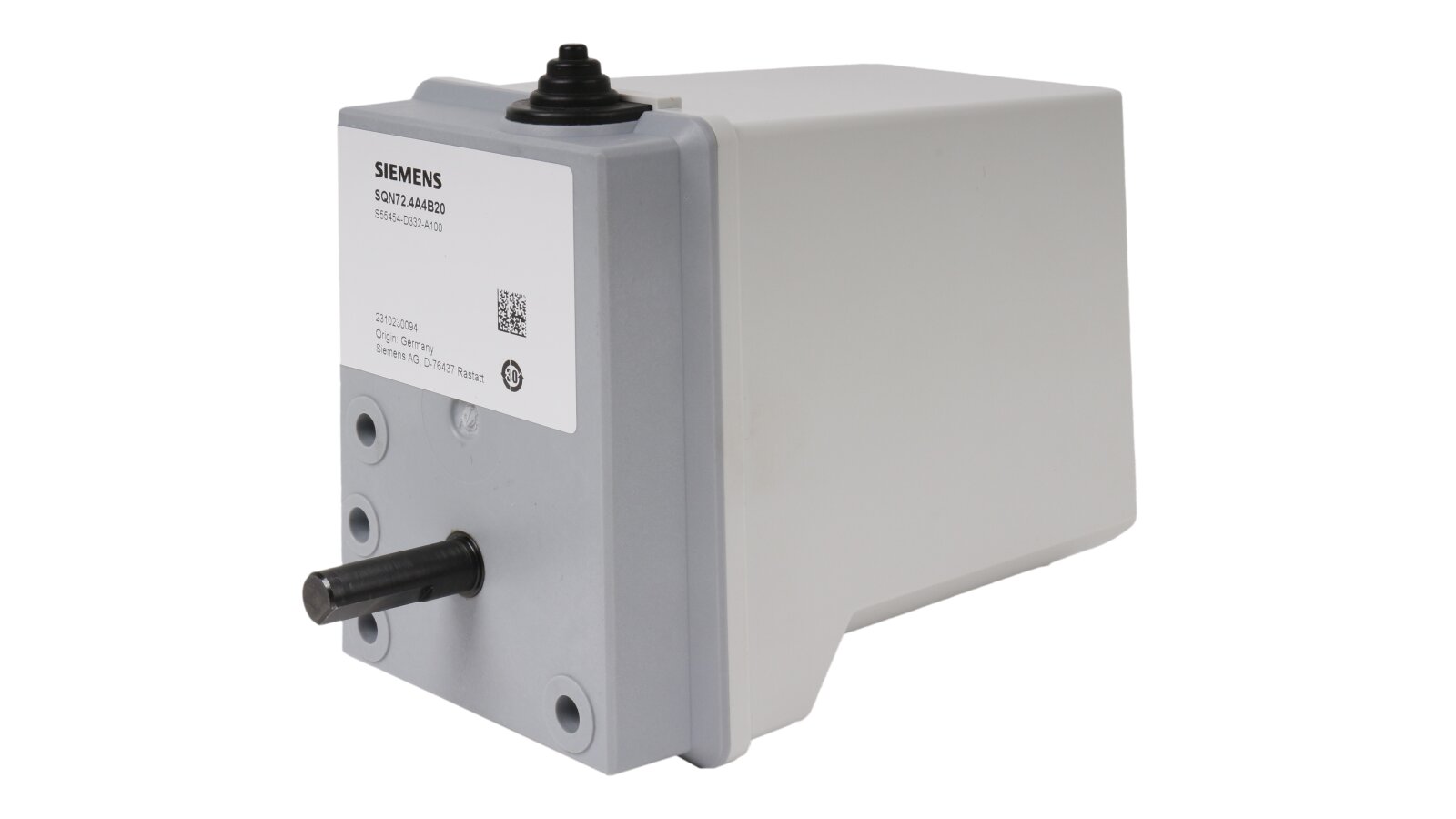

Bộ chấp hành Siemens SQN72.4A4B20, mã: S55454-D332-A100 được thiết kế để điều khiển vị trí của van gió khi vận hành các lò đốt công nghiệp. Nó thay đổi góc mở của van khi nhận được tín hiệu từ bộ điều khiển lò đốt trong quá trình chuẩn bị hỗn hợp khí-nhiên liệu trước khi đốt. Các đặc tính của bộ chấp hành là tối ưu để sử dụng trong các hệ thống công suất thấp và trung bình.
Thiết kế

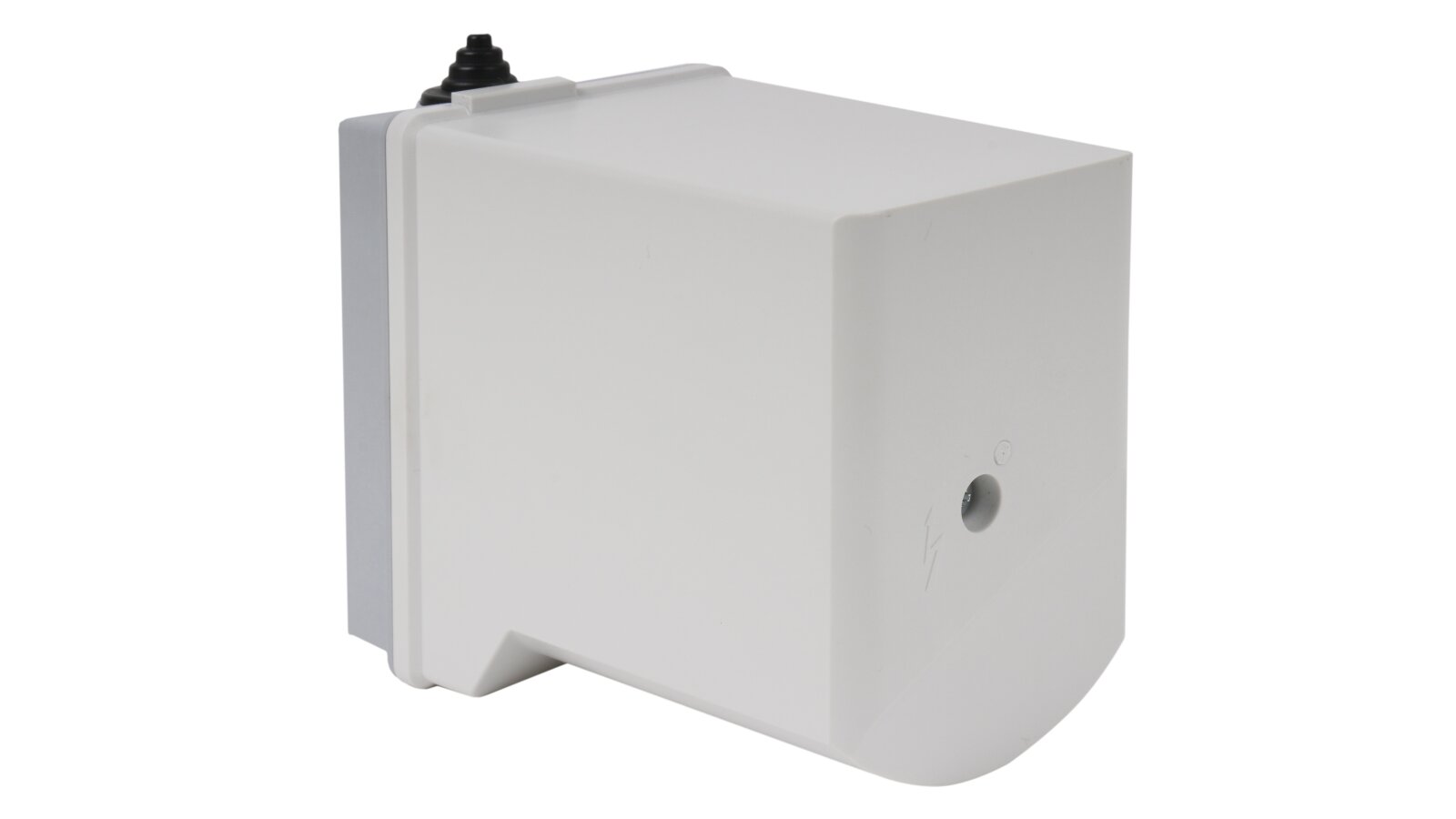

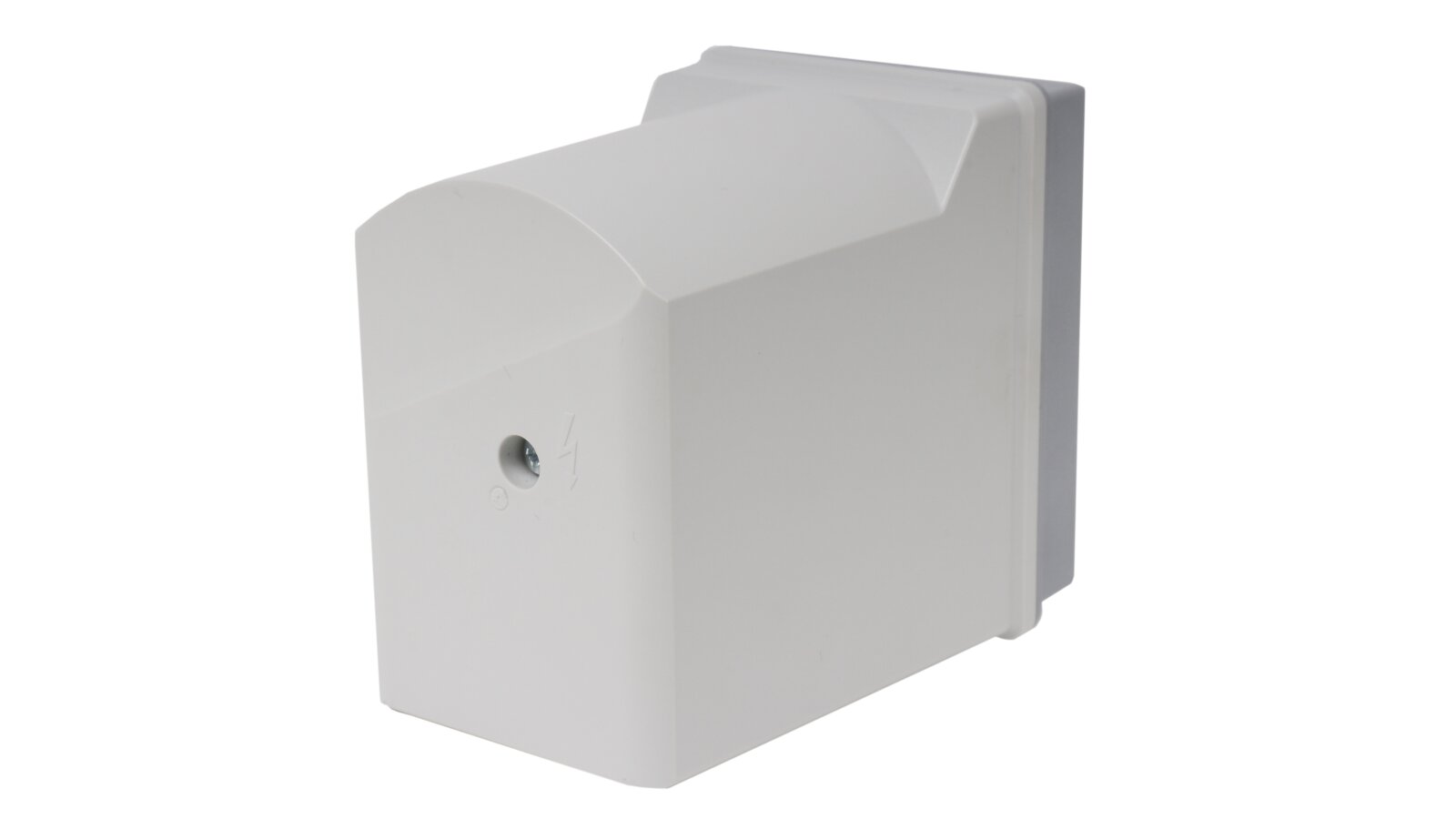

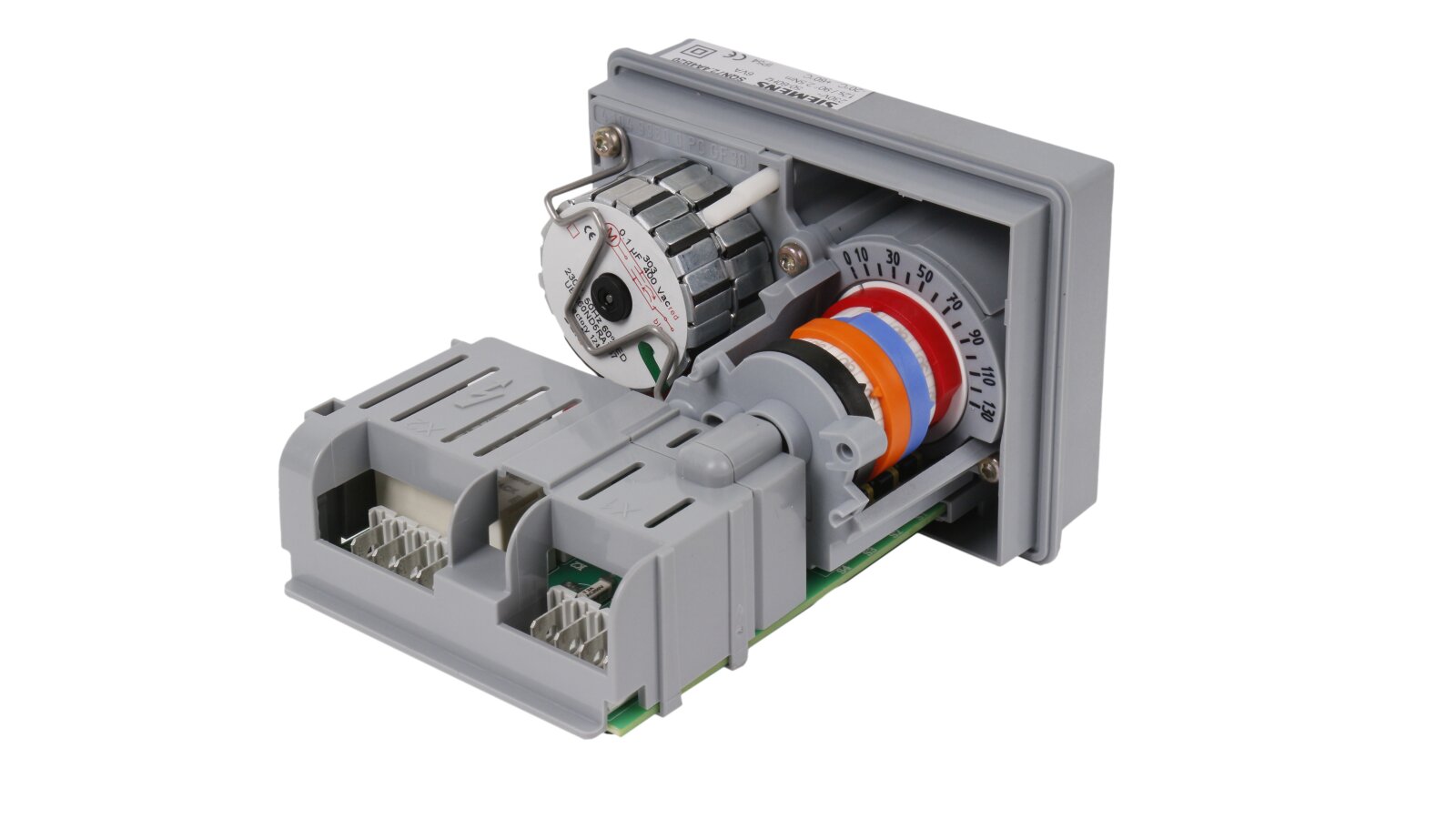

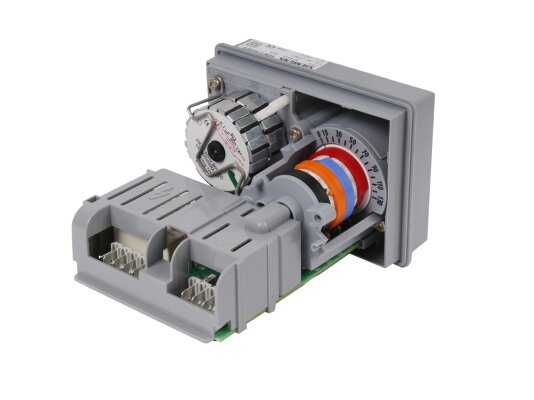

Siemens SQN72 được lắp ráp trong một vỏ máy nhỏ gọn làm bằng nhựa chống chịu tác động và ảnh hưởng của nhiệt độ. Được trang bị bộ truyền động bánh răng không cần bảo trì trong quá trình vận hành. Kết nối điện được thực hiện bằng các đầu nối có thể tháo rời. Một chỉ báo vị trí bên trong, công tắc giới hạn và công tắc phụ được cung cấp.

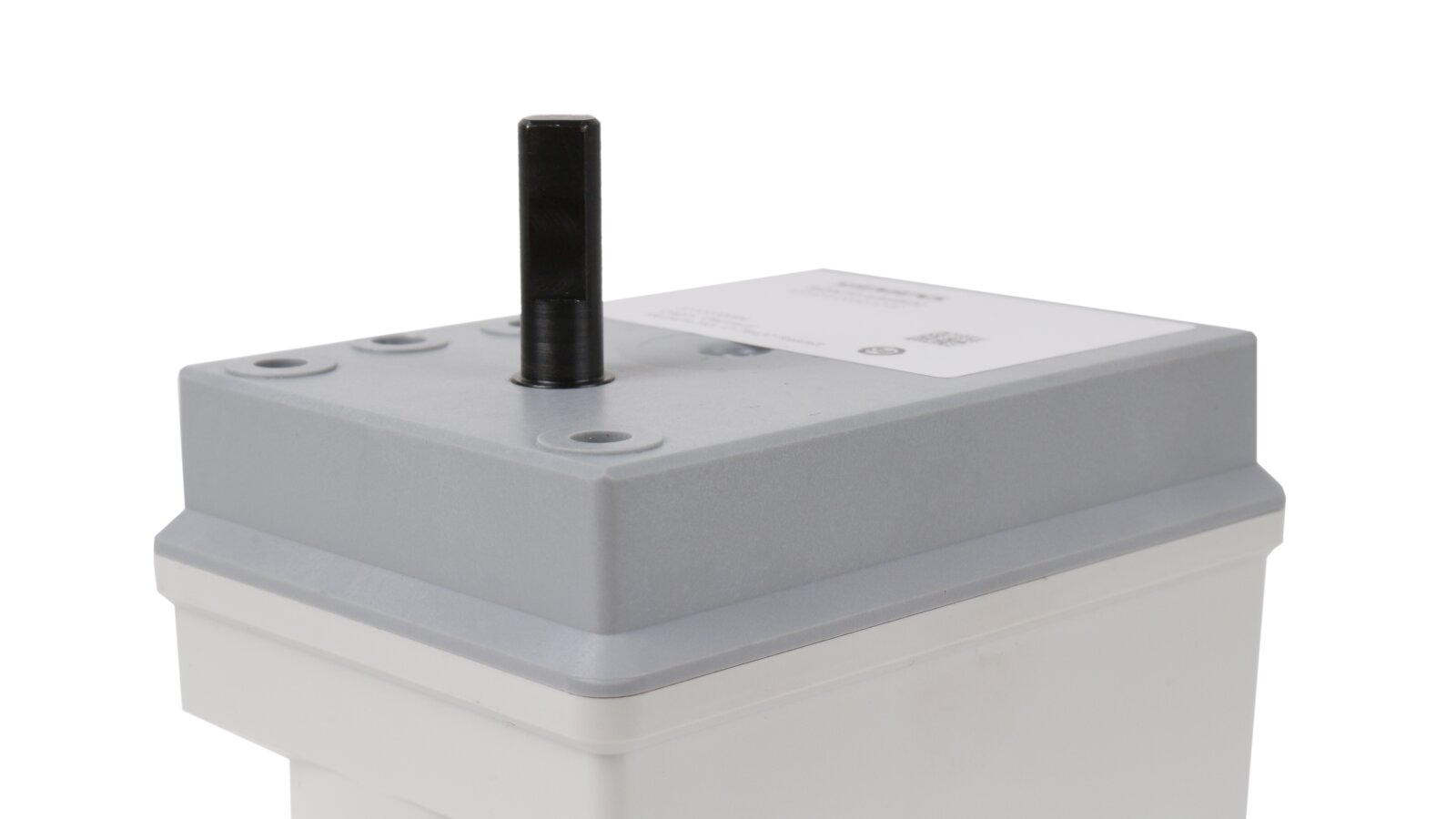

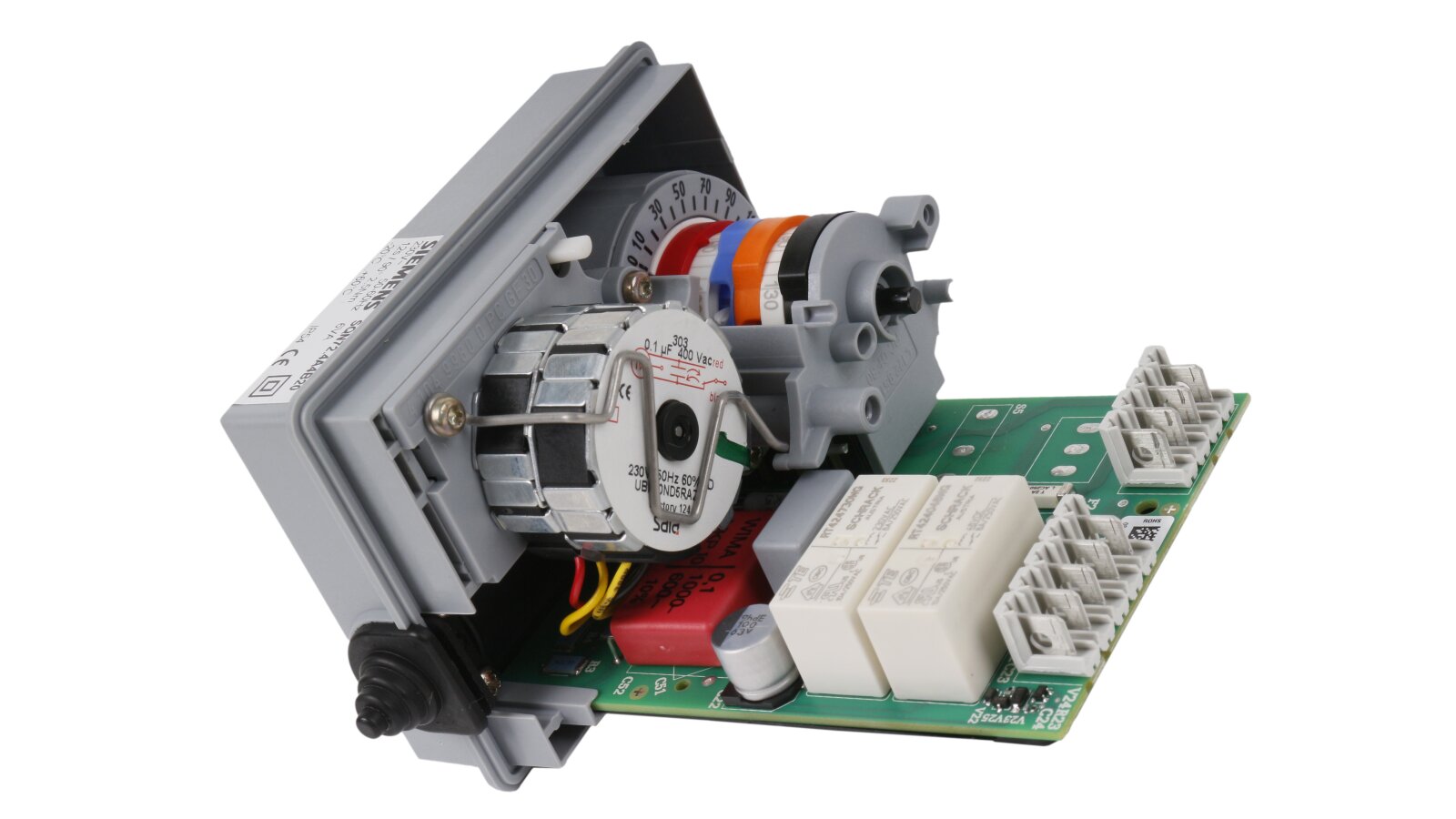

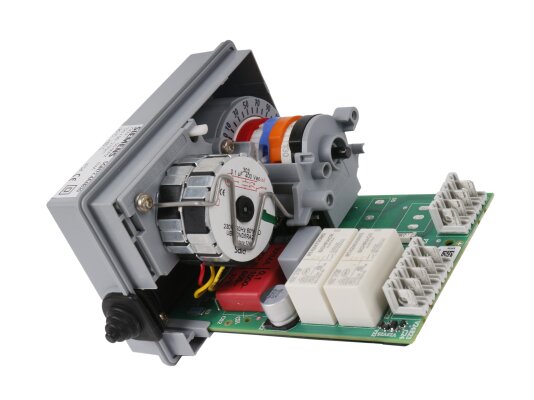

Vỏ máy chứa một động cơ đồng bộ với hộp số có thể ngắt kết nối, một trục phân phối của bộ điều khiển và rơ le. Trục thép chống mài mòn có thể được ngắt kết nối khỏi bộ truyền động bánh răng và động cơ theo cách thủ công bằng cách nhấn ly hợp. Bộ phận làm việc được xử lý bằng chất bôi trơn tác dụng kéo dài, vì vậy nó không yêu cầu bảo trì thêm.
Cấp độ bảo vệ bụi và độ ẩm IP 54 đảm bảo vận hành an toàn của động cơ điện trong hầu hết các phòng. Loại trừ sự xâm nhập của bụi, các hạt rắn có kích thước lớn hơn 1,0 mm và các tia nước hướng từ bất kỳ phía nào vào bên trong thiết bị.
Các đặc điểm và tính năng chính:
- hoạt động từ mạng 230 V, -15%, +10%;
- góc mở van: 0...130º, tối đa – 160º;
- thời gian di chuyển 90º – 12 giây;
- sử dụng để điều khiển van gió;
- chiều quay của trục bộ chấp hành: ngược chiều kim đồng hồ;
- lắp đặt trong hệ thống ở bất kỳ vị trí nào;
- phạm vi nhiệt độ hoạt động: -20...+60 °C.
Ứng dụng
Bộ chấp hành Siemens SQN72 hoạt động cùng với bộ điều khiển P-PI hoặc PID (ví dụ: RWF40), bộ điều khiển lò đốt LOA/ LMO/ LME/ LFL trong các lò đốt nhiên liệu khí và lỏng công suất nhỏ/ trung bình.
