Mô tả

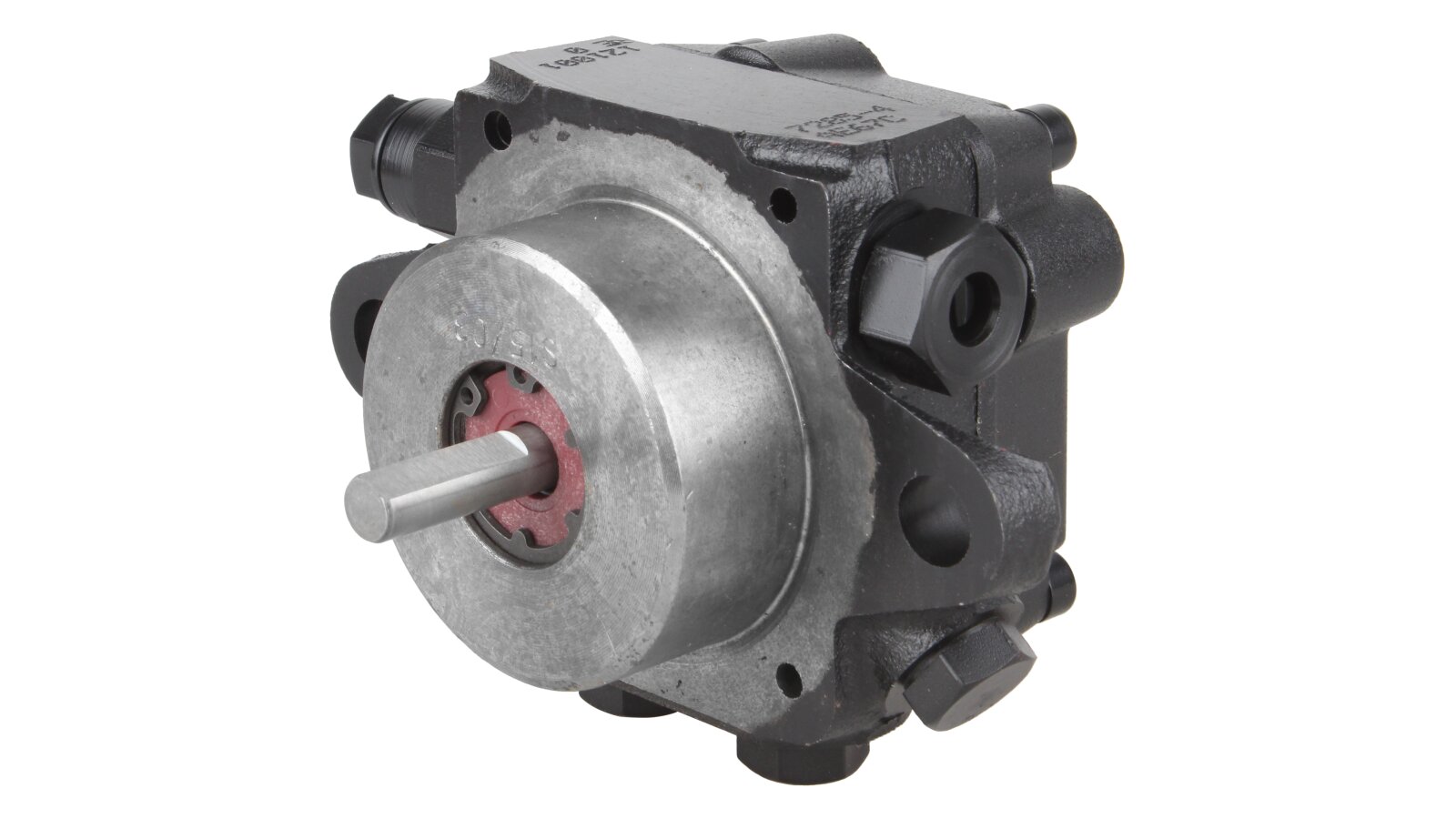

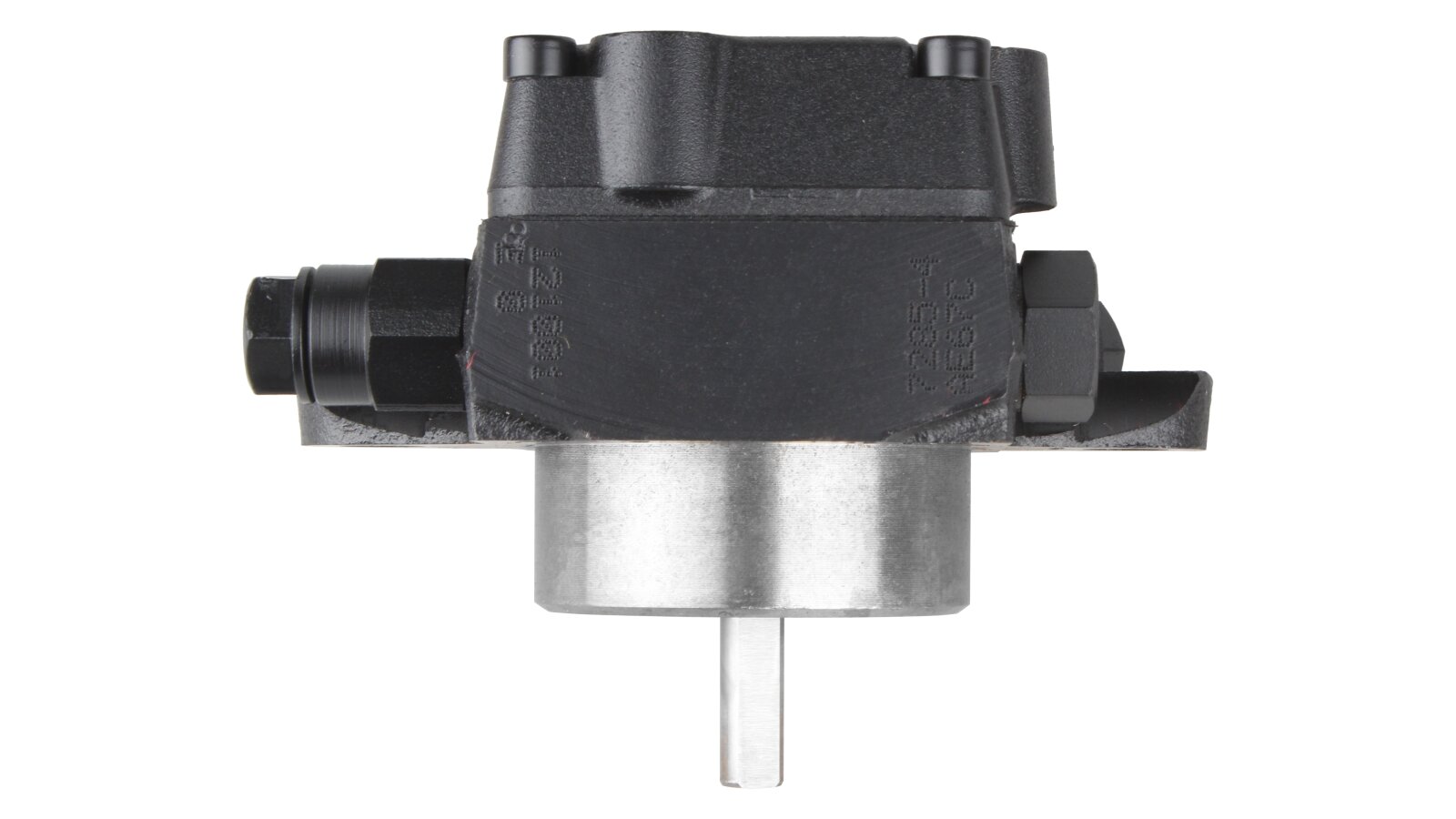

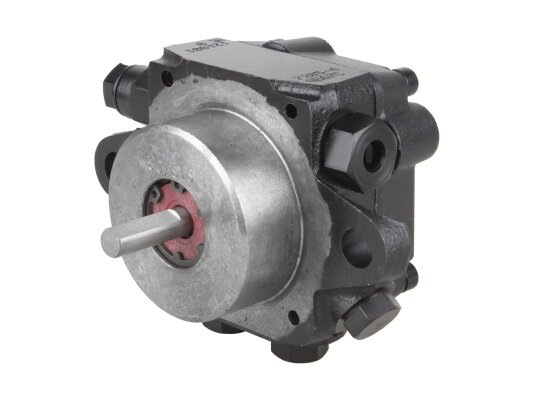

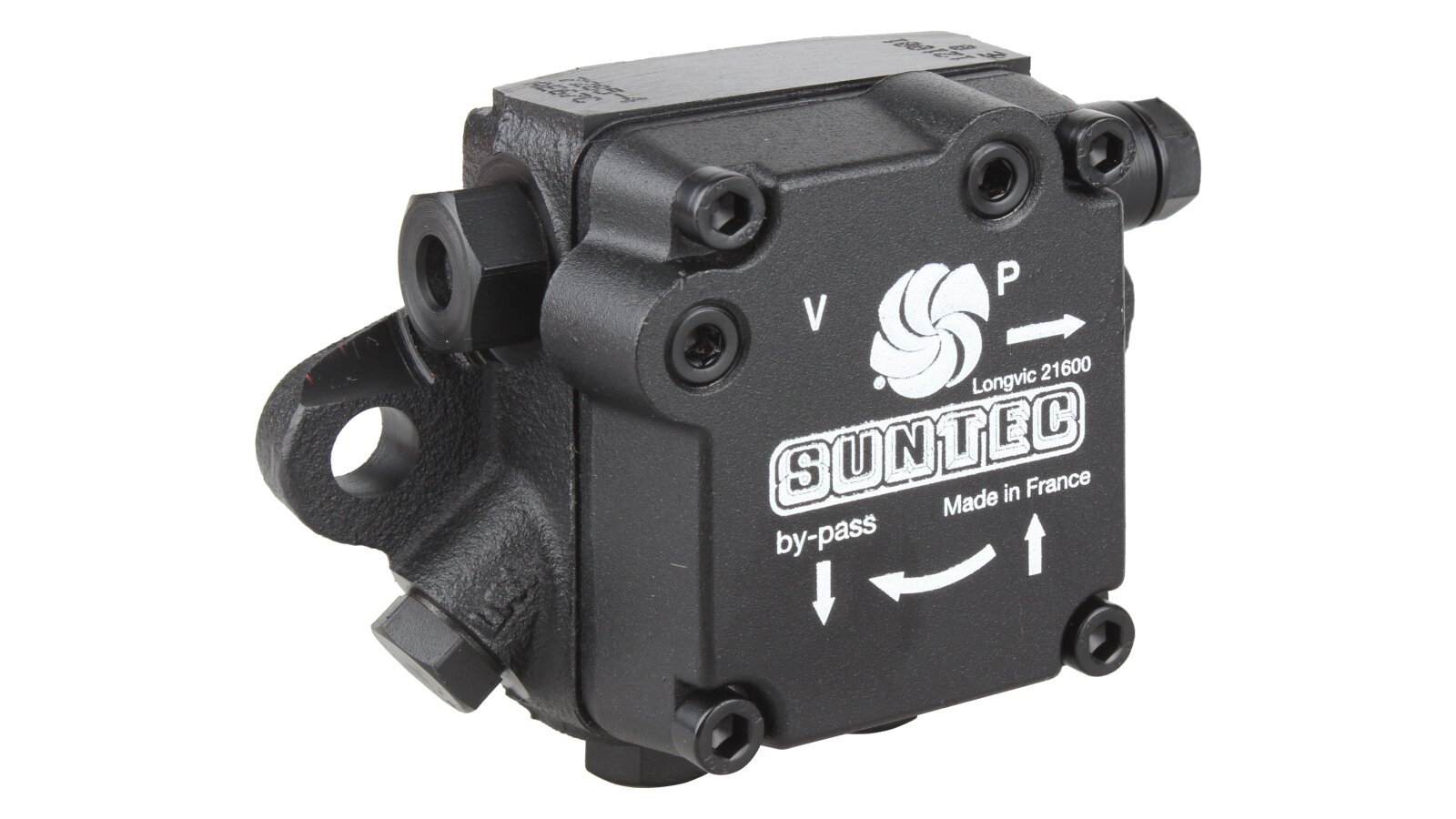

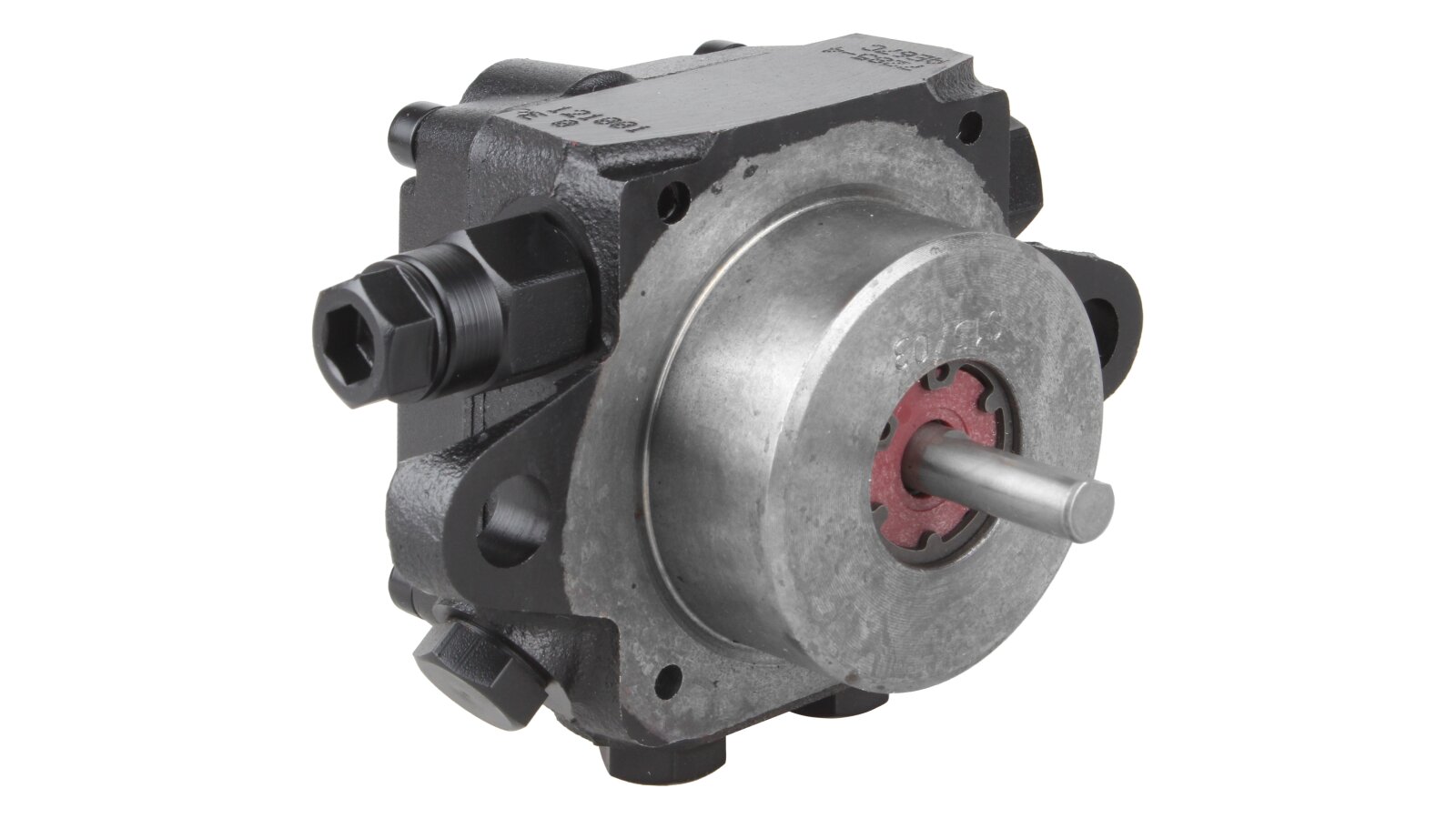

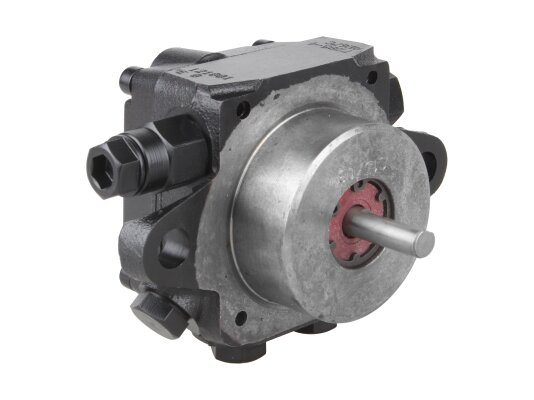

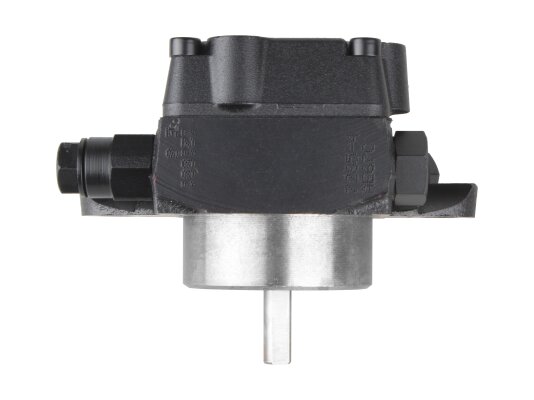

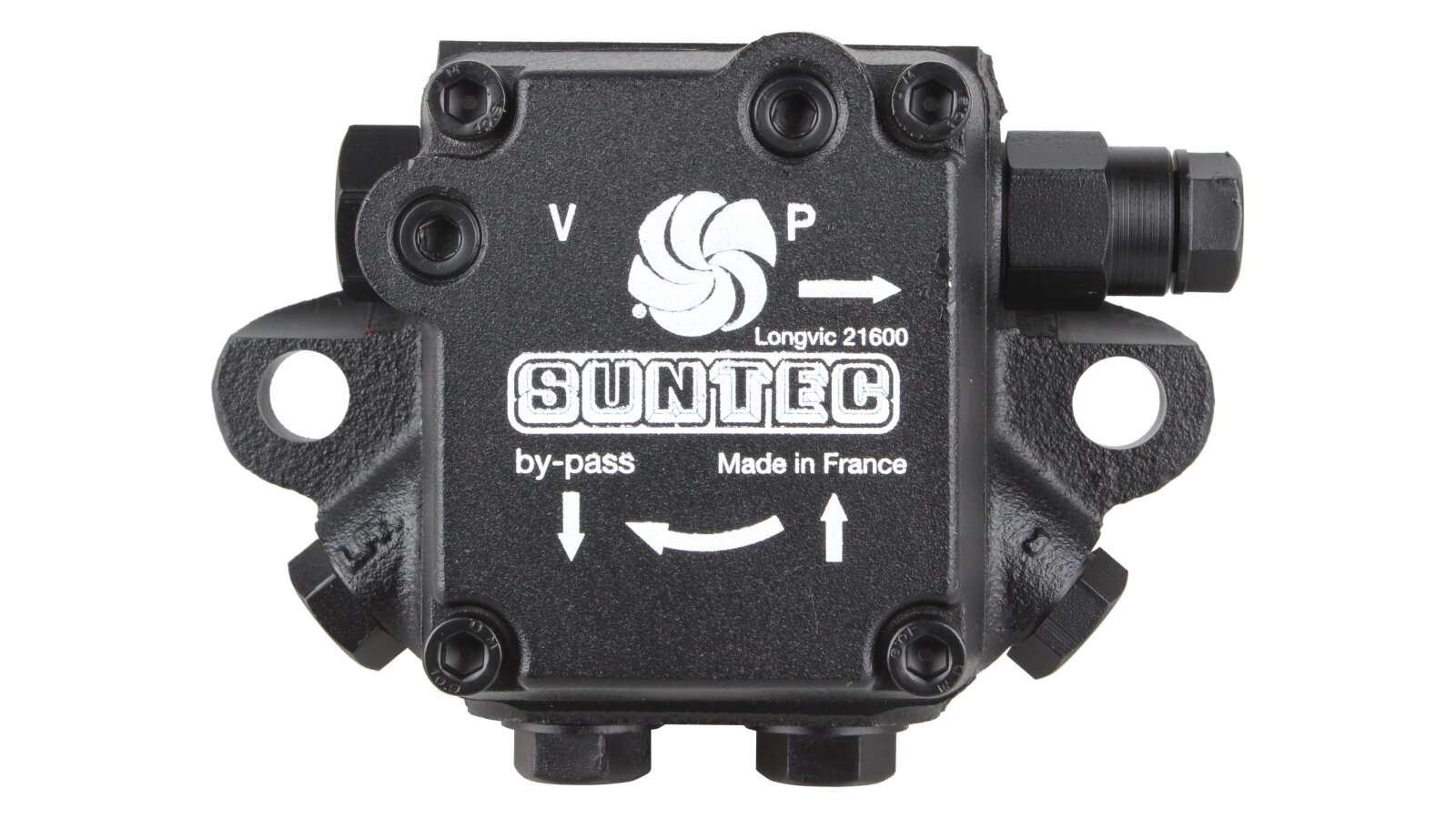

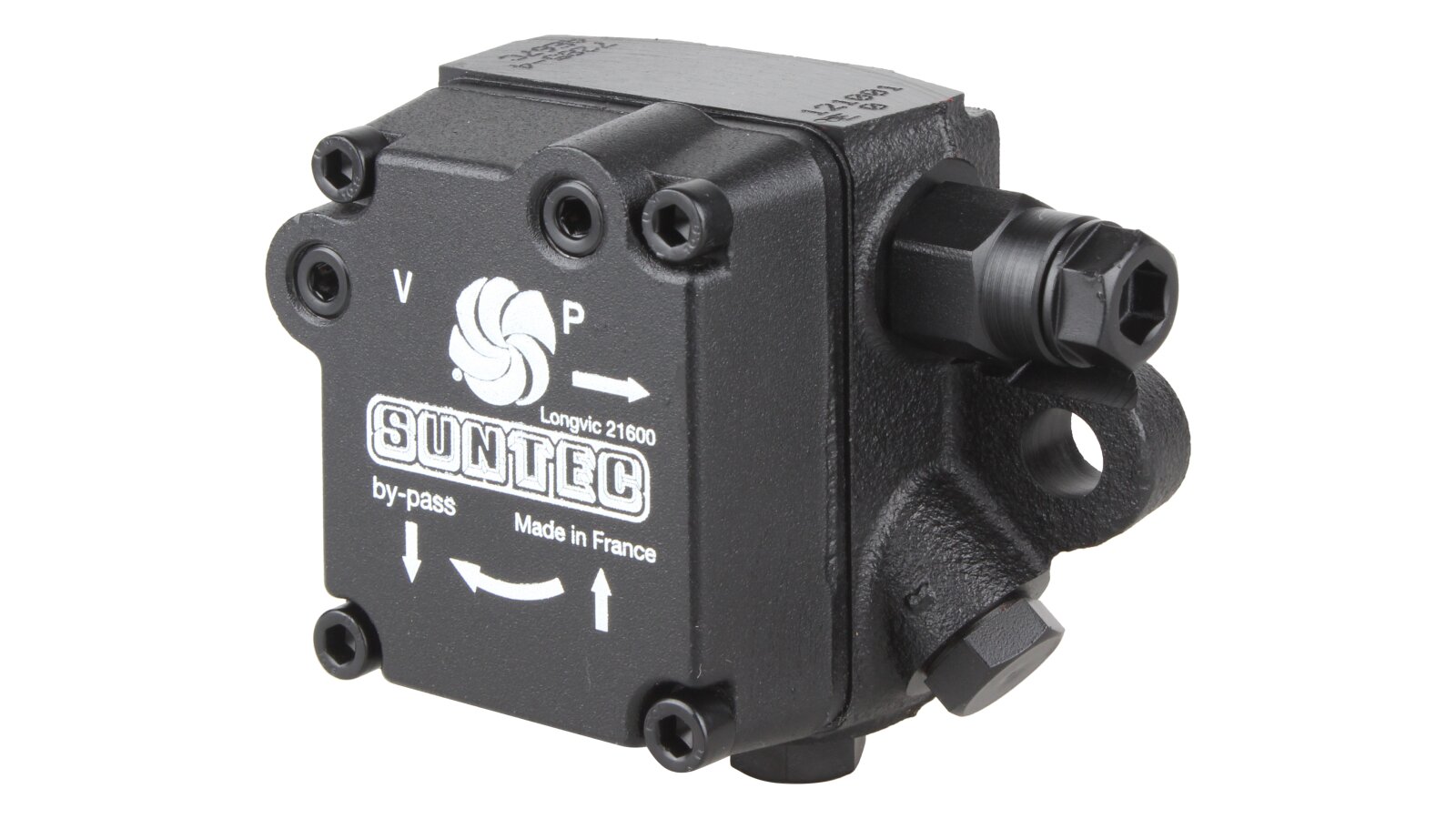

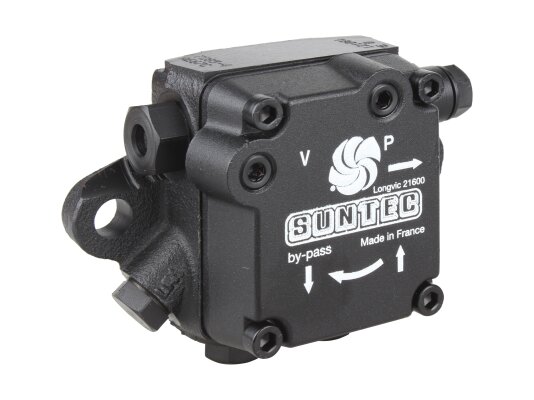

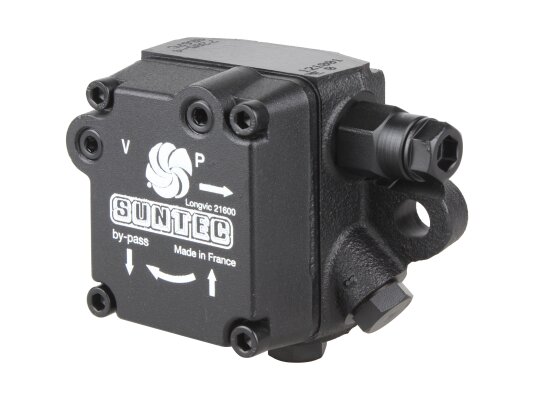

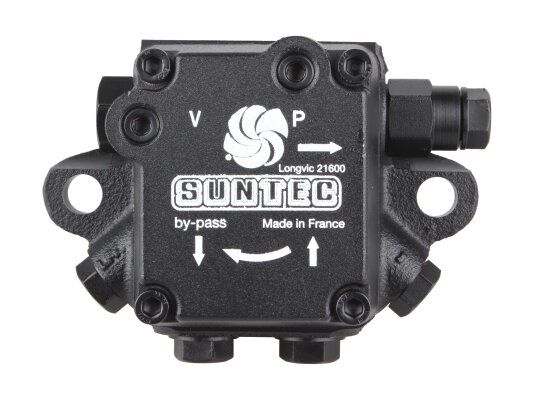

Bơm Weishaupt AE 67 C 7285 4P được tích hợp vào các lò đốt dầu nhiên liệu công nghiệp. Nó bơm nhiên liệu dưới áp suất lên đến 28 bar. Đây là một mẫu cơ bản được trang bị van điều chỉnh áp suất mà không có chức năng ngắt. Hiệu suất phụ thuộc vào độ nhớt, nhiệt độ và áp suất của nhiên liệu, đạt 84 l/h ở độ nhớt 5 cSt và áp suất 11 bar.
Cấu tạo và đặc điểm
Bơm đã sẵn sàng để kết nối 2 ống. Kênh thoát được đóng bằng phích bỏ qua. Khi lắp đặt bơm trong hệ thống một ống, phích bỏ qua phải được thay thế bằng một phích thép có vòng đệm. Một bộ điều chỉnh thủ công được cung cấp để cài đặt các thông số áp suất nhiên liệu.
Bộ phận làm việc chính là cơ cấu bánh răng, hút nhiên liệu từ bể chứa, dẫn nó qua bộ lọc tích hợp với diện tích làm việc 6 cm², đẩy nó đến van điều chỉnh áp suất và sau đó đến vòi phun. Nhiên liệu dư thừa được gửi đến đường hồi lưu trong sơ đồ kết nối hai ống, hoặc đến đường hút trong cấu hình hệ thống một ống.
Xả khí trong các hệ thống có đường hồi lưu xảy ra tự động, trong các hệ thống một ống – thông qua lỗ bỏ qua của khớp nối đường ống vòi phun.
Mẫu này không có chức năng ngắt. Một van điện từ bên ngoài, được mua riêng, được sử dụng để cung cấp nó.
Đặc tính và tính năng:
- môi chất làm việc: dầu diesel;
- điều chỉnh áp suất đến vòi phun trong phạm vi 8-28 bar, mặc định – 14 bar;
- thiết kế cho hệ thống một ống và hai ống (giao hàng nhà máy – có phích bỏ qua);
- sử dụng trong hệ thống có van điện từ bên ngoài;
- lưới lọc ở đầu vào để loại bỏ các hạt rắn có kích thước ít nhất 150 micron;
- quay ngược chiều kim đồng hồ / đầu ra đến vòi phun ở phía bên trái;
- van điều chỉnh áp suất mà không có chức năng ngắt;

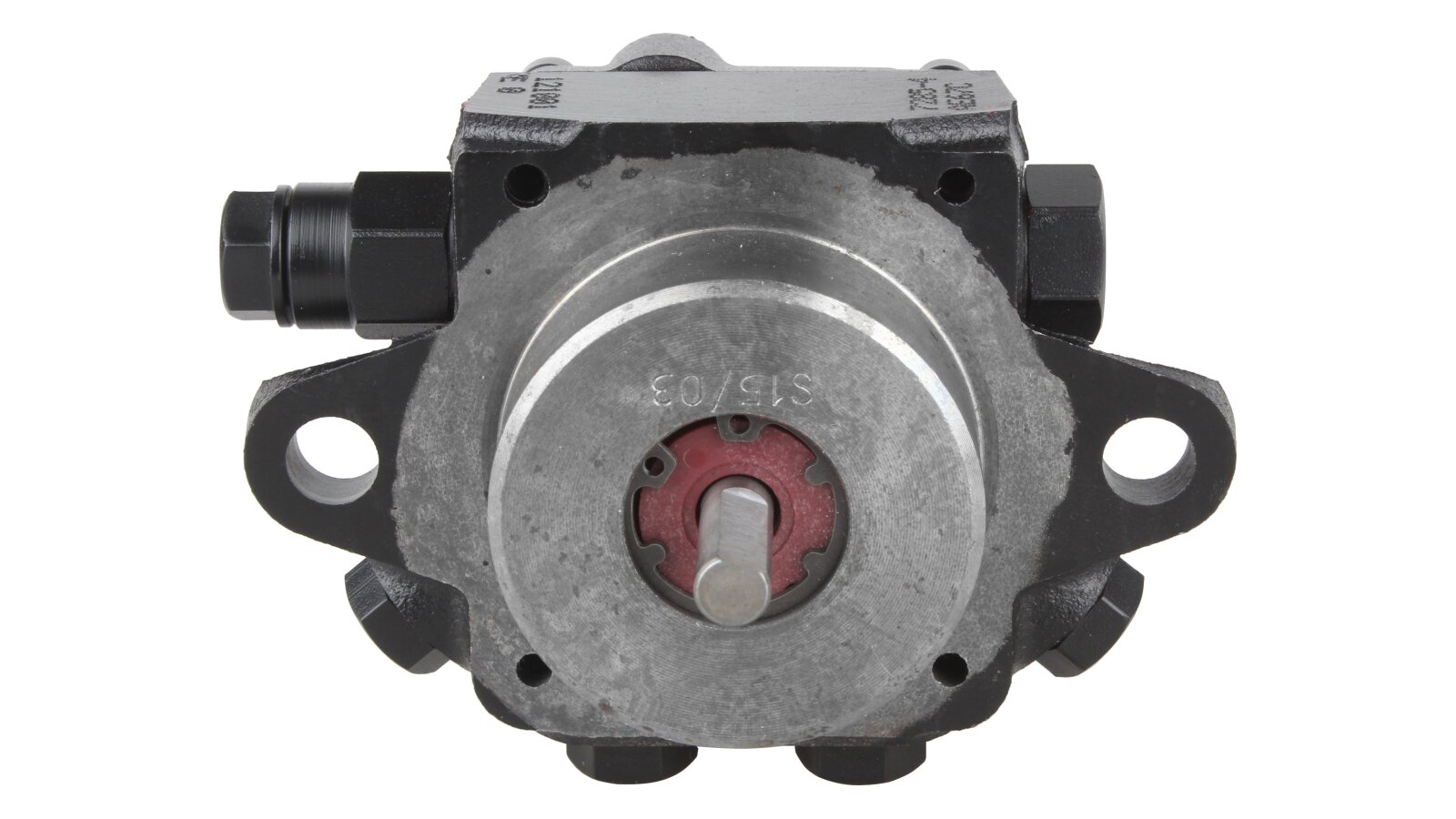

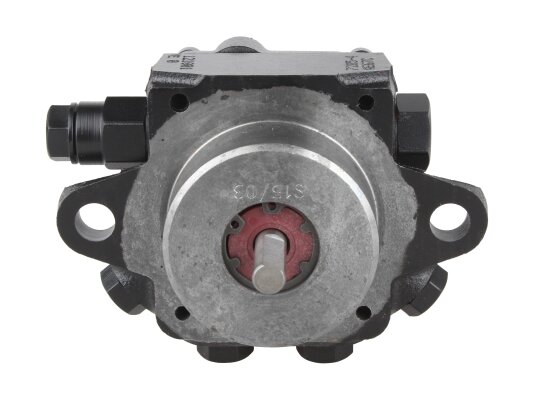

- lắp đặt bằng kết nối mặt bích ∅ 54 mm;
- lắp đặt ở bất kỳ vị trí nào, ngoại trừ trục hướng lên trên;
- nhiệt độ hoạt động (t nhiên liệu trong bơm): 0...+60 °C;
- giải phóng khí dư thừa tự động trong các cài đặt hai ống;
- độ nhớt nhiên liệu cho phép: 2...75 cSt;
- mức độ lọc: 150 micron.
Ứng dụng
Bơm diesel cho lò đốt được sử dụng trong các hệ thống sưởi ấm công nghiệp, thiết bị cung cấp nhiệt công nghệ. Phù hợp cho lò đốt dầu nhiên liệu của nhiều nhà sản xuất khác nhau..
Bơm Suntec AE và các thiết bị khác có thể được chọn trong danh mục.
